Nos sistemas elétricos de alta e média tensão, a segurança não é alcançada apenas através de isolamento e dispositivos de proteção. Uma grande parte da segurança elétrica depende da coordenação mecânica entre os diferentes componentes, evitando que os operadores realizem ações de comutação incorretas.
ODispositivo de intertravamento do mecanismo operacional do interruptor de aterramentoé um desses importantes componentes de segurança. Ele foi projetado para controlar a sequência de operação entre a chave de aterramento e outros equipamentos de comutação, ajudando a evitar operações perigosas, como fechar uma chave de aterramento enquanto o circuito ainda está energizado.
Embora este dispositivo geralmente esteja escondido dentro do painel, ele desempenha um papel crítico para garantir uma operação confiável e proteger o equipamento e o pessoal.

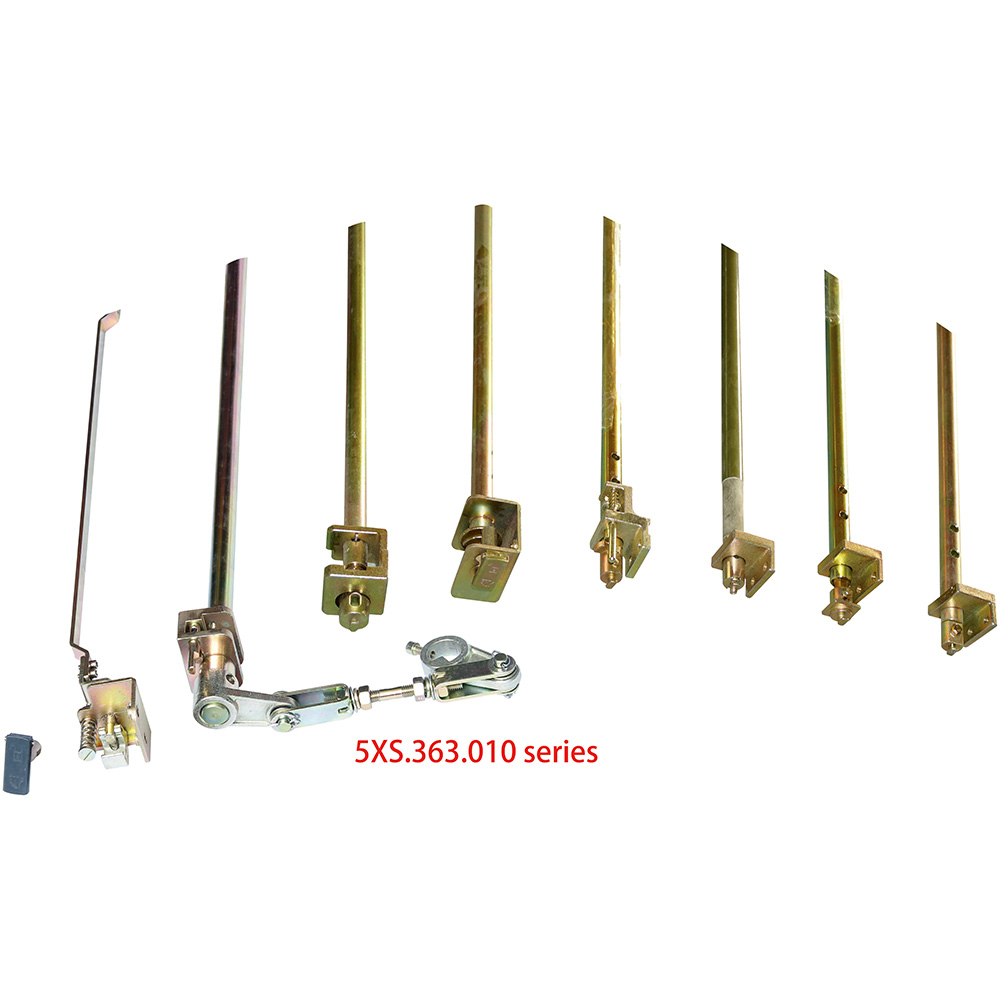

A Dispositivo de intertravamento do mecanismo operacional do interruptor de aterramentoé um mecanismo de segurança mecânico ou eletromecânico instalado em sistemas de manobra para coordenar a operação de:
Chaves de aterramento
Disjuntores
Chaves de carga
Desconectar interruptores
Portas de armário e painéis de acesso
Seu principal objetivo é garantir que as operações de comutação sigam uma sequência de segurança predefinida.
Por exemplo:
A chave de aterramento só deve ser fechada após o circuito principal ter sido desconectado.
A porta do gabinete deve permanecer trancada quando houver tensão perigosa.
O disjuntor não deve ser fechado quando a chave de aterramento estiver em uma posição insegura.
Ao criar restrições físicas entre os mecanismos operacionais, o dispositivo de intertravamento reduz a possibilidade de erros operacionais humanos.
O equipamento eléctrico pode permanecer perigoso mesmo depois de a fonte de alimentação ser desligada. Tensão residual, sequências de comutação incorretas ou energização inesperada podem criar riscos graves.
Um sistema de intertravamento confiável ajuda a resolver vários problemas comuns.
1. Evita operações de comutação incorretas
Em sistemas elétricos complexos, os operadores podem precisar realizar diversas etapas de comutação.
Sem proteção de intertravamento, as ações incorretas podem incluir:
Fechando a chave de aterramento em um circuito ativo
Operando um disjuntor em condições inseguras
Abertura das portas de acesso antes da conclusão do aterramento
O dispositivo de intertravamento atua como um “guardador de regras” mecânico, permitindo apenas sequências de operação seguras.
2. Protege equipamentos elétricos
A comutação incorreta não é apenas perigosa para as pessoas, mas também pode danificar o equipamento.
As possíveis consequências incluem:
Curtos-circuitos
Falhas de arco
Danos por contato
Falha de isolamento
Um mecanismo de intertravamento adequadamente projetado ajuda a prolongar a vida útil do equipamento, reduzindo operações anormais.
O princípio de funcionamento depende do projeto do painel, mas a maioria dos sistemas utiliza uma combinação de posicionamento mecânico e estruturas de travamento.
Intertravamento Mecânico
O intertravamento mecânico é amplamente utilizado devido à sua confiabilidade.
Os componentes típicos incluem:
Placas de travamento
Eixos
Alavancas
Mecanismos de came
Indicadores de posição
Limitar blocos
Quando um componente se move para uma determinada posição, outro componente fica fisicamente restringido de operação.
Por exemplo:
O disjuntor abre.
O interruptor de desconexão atinge a posição de isolamento.
A operação do interruptor de aterramento fica disponível.
A chave de aterramento fecha.
O acesso de manutenção é permitido.
Intertravamento Elétrico
Alguns sistemas também usam sinais e sensores elétricos.
Os componentes podem incluir:
Contatos auxiliares
Interruptores de posição
Relés de controle
Módulos de monitoramento
O sistema de controle verifica o status do equipamento antes de permitir a operação.
Com a moderna tecnologia de automação, muitas pessoas presumem que os sistemas de controle eletrônico podem substituir completamente a proteção mecânica.
No entanto, o intertravamento mecânico continua importante porque não depende de:
Lógica de software
Redes de comunicação
Controlar a disponibilidade de energia
Mesmo durante falhas de energia, uma estrutura de travamento mecânico pode continuar fornecendo proteção física.
Em muitas aplicações elétricas críticas para a segurança, a combinação de intertravamentos mecânicos e elétricos proporciona proteção adicional.
Aparelhagem de Média Tensão
Comumente usado em:
Redes de distribuição
Sistemas de energia industriais
Subestações
Salas elétricas de fábrica
Unidades principais de anel (RMU)
Em equipamentos de distribuição compactos, os dispositivos de intertravamento ajudam a coordenar:
Operação do interruptor de carga
Operação da chave de aterramento
Acesso ao compartimento de cabos
Aparelhagem em Invólucro Metálico
Para sistemas revestidos e fechados com metal, o intertravamento garante uma operação segura entre diferentes compartimentos.
Um dispositivo confiável de intertravamento do mecanismo operacional do interruptor de aterramento precisa considerar vários fatores.
Resistência Mecânica
O mecanismo deve resistir a operações repetidas sem deformação ou falha.
Fatores importantes incluem:
Seleção de materiais
Força do eixo
Precisão de bloqueio
Resistência ao desgaste
Precisão de Operação
O dispositivo deve detectar corretamente as posições dos interruptores.
A baixa precisão de posicionamento pode causar:
Bloqueio incompleto
Permissão de operação falsa
Interferência mecânica
Vida útil
O painel pode operar por muitos anos, portanto os componentes interligados precisam de boa durabilidade.
As considerações de design incluem:
Resistência à corrosão
Requisitos de lubrificação
Frequência operacional
Condições ambientais
Componentes diferentes podem utilizar materiais diferentes dependendo da sua função.
|
Componente |
Materiais Comuns |
|
Placas de travamento |
Aço inoxidável, aço galvanizado |
|
Eixos |
Aço endurecido |
|
Molas |
Aço mola |
|
Peças da carcaça |
Ligas de aço ou plásticos de engenharia |
A seleção de materiais afeta:
Resistência mecânica
Resistência à corrosão
Confiabilidade a longo prazo
Embora os sistemas de intertravamento sejam projetados para uma longa vida útil, ainda é necessária uma inspeção regular.
As verificações recomendadas incluem:
Verifique o movimento mecânico
Certifique-se de que:
Os eixos se movem suavemente
As travas engatam corretamente
Nenhuma peça está presa
Inspecione as peças de desgaste
Preste atenção em:
Molas
Alfinetes
Articulações móveis
Mantenha os componentes limpos
A poeira e a contaminação podem afetar o movimento mecânico, especialmente em ambientes externos ou industriais.
O dispositivo de intertravamento do mecanismo operacional da chave de aterramento pode não ser uma parte visível do equipamento elétrico, mas é um componente de segurança essencial dentro dos sistemas de manobra modernos.
Ao controlar a relação entre interruptores de aterramento, disjuntores e mecanismos de acesso, ajuda a prevenir operações perigosas, proteger ativos elétricos e melhorar a segurança da manutenção.
