Oarmário de distribuição de alta e baixa tensãoconsiste em duas partes: o gabinete e o disjuntor, com funções como entrada e saída aérea, entrada e saída de cabos e conexão de barramento.
O gabinete consiste em um invólucro, componentes elétricos (incluindo peças isolantes), vários mecanismos, terminais secundários e conexões.
Materiais de gabinete
1. Chapa de aço laminada a frio ou cantoneira de aço (para gabinetes de soldagem); 2. Chapa de aço alumínio-zinco ou chapa de aço galvanizado (para montagem de armários). 3. Placa de aço inoxidável (não magnética). 4. Placa de alumínio (não magnética).
Unidade funcional do gabinete
1. Sala principal do barramento. 2. Sala de disjuntores. 3. Sala de TV a cabo. 4. Sala de relés e instrumentos. 5. Sala de barramento pequena na parte superior do gabinete. 6. Sala terminal secundária.
Componentes elétricos no gabinete
1. Os componentes elétricos primários comumente usados (equipamento do circuito principal) no gabinete são os seguintes equipamentos:

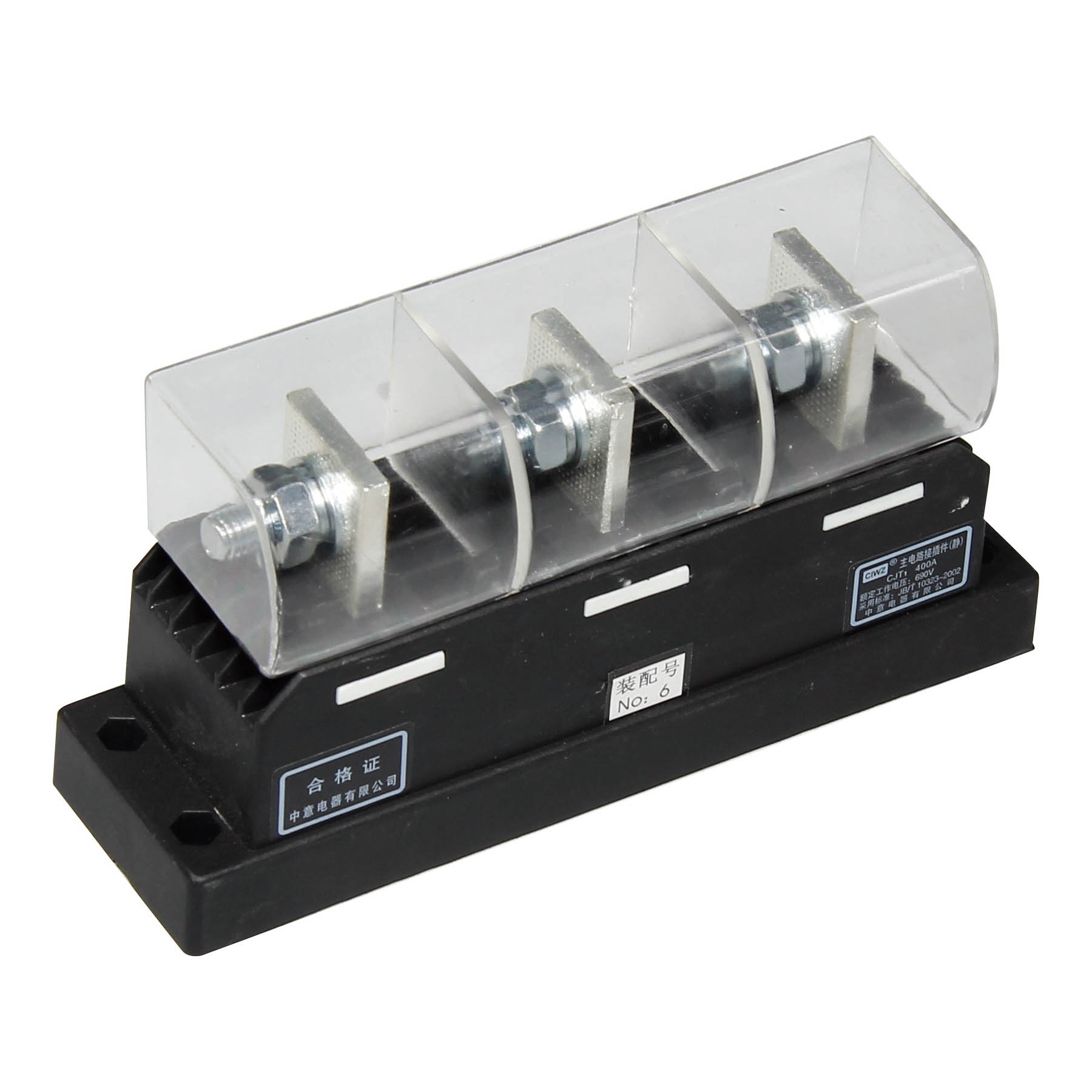

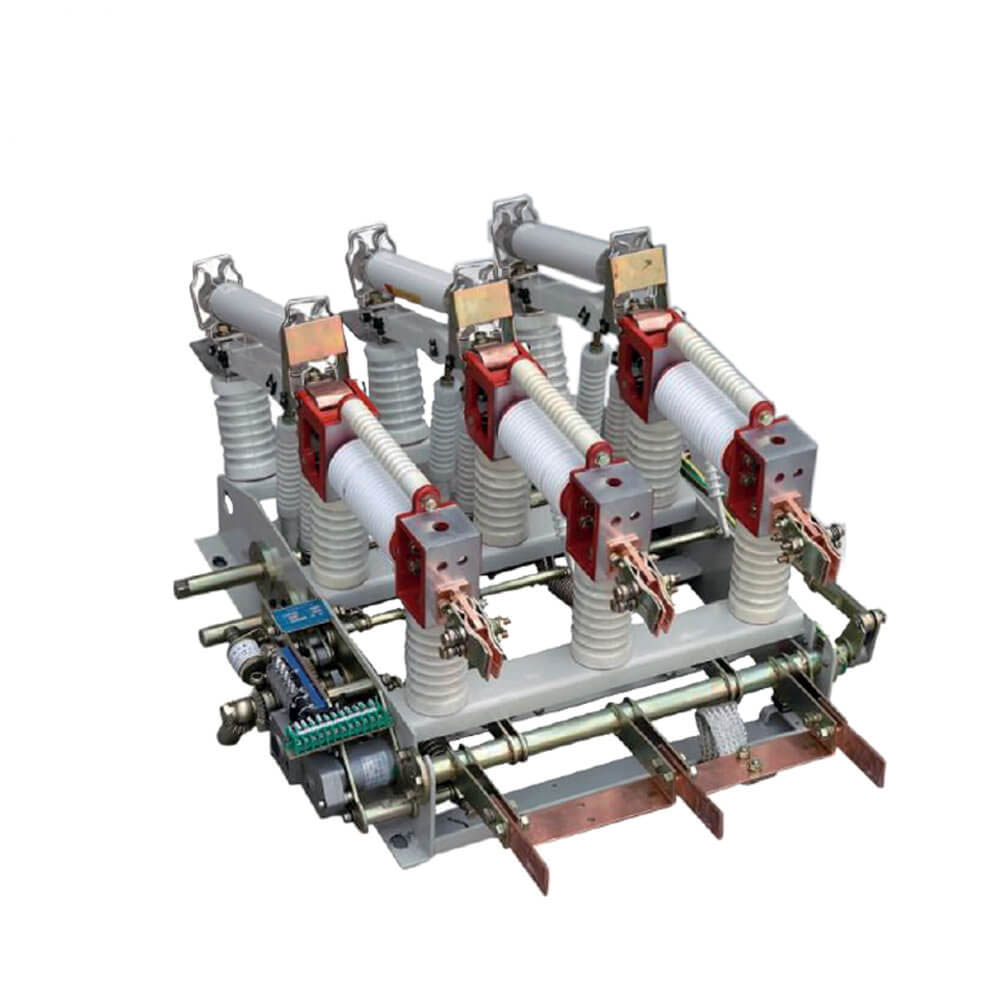

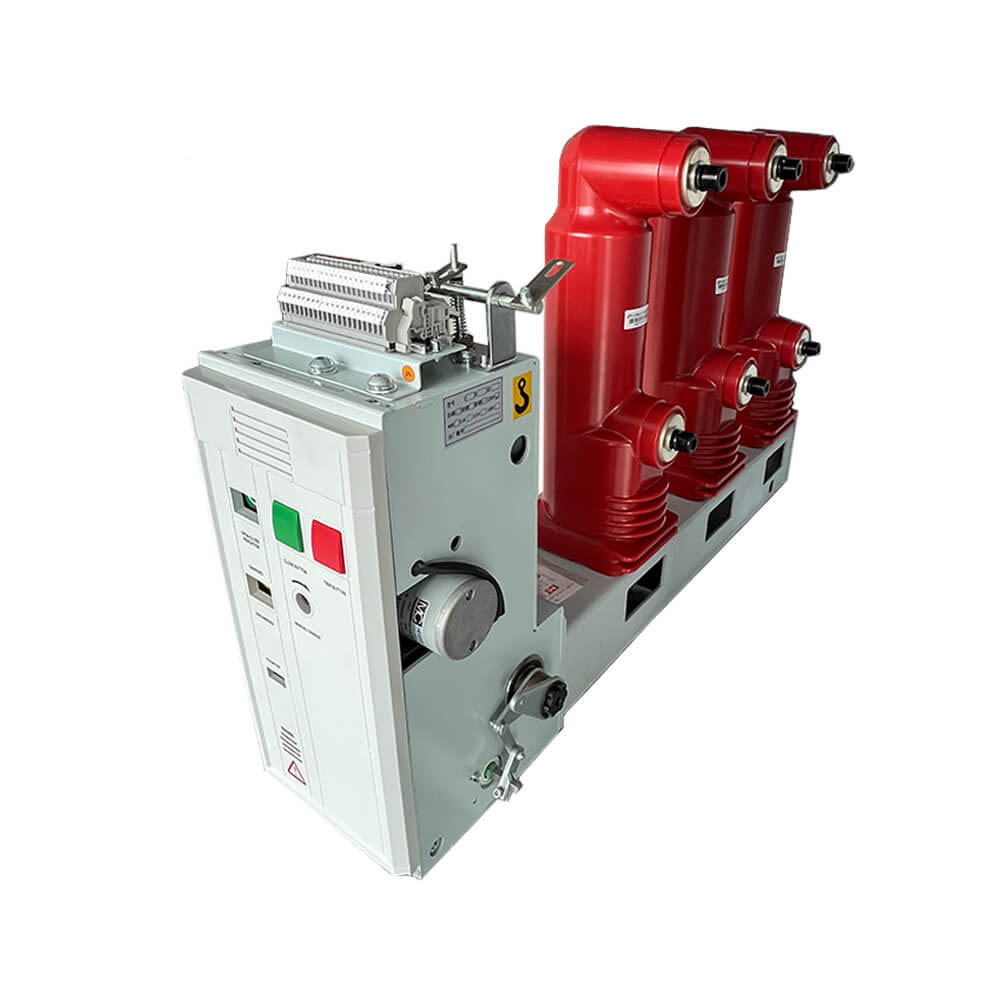

1. Transformador de corrente. 2. Transformador de tensão. 3. Chave de aterramento. 4. Pára-raios (absorvedor de resistência-capacitância). 5. Seccionador. 6. Disjuntor de alta tensão. 7. Contator de alta tensão. 8. Fusível de alta tensão. 9. Transformador. 10. Exibição ao vivo de alta tensão. 11. Peças de isolamento [tais como: bucha de parede, caixa de contato, isolador, bainha termorretrátil de isolamento (encolhível a frio)]. 12. Barramento principal e barramento de ramal. 13. Reator de alta tensão. 14. Interruptor de carga. 15. Capacitor shunt monofásico de alta tensão, etc.
Os principais componentes secundários comumente utilizados no gabinete são os seguintes equipamentos:
1. Relé. 2. Medidor de watts-hora. 3. Amperímetro. 4. Voltímetro. 5. Medidor de energia. 6. Medidor de fator de potência. 7. Medidor de frequência. 8. Fusível. 9. Interruptor de ar. 10. Chave de transferência. 11. Luz de sinalização. 12. Resistência. 13. Botão. 14. Dispositivo de proteção integrado ao microcomputador, etc.
Componentes secundários, também conhecidos como equipamentos secundários ou equipamentos auxiliares, referem-se a equipamentos de baixa tensão que monitoram, controlam, medem, ajustam e protegem equipamentos primários.
-
