Minicilindro de aço inoxidável série C85
  • Minicilindro de aço inoxidável série C85Minicilindro de aço inoxidável série C85

Minicilindro de aço inoxidável série C85

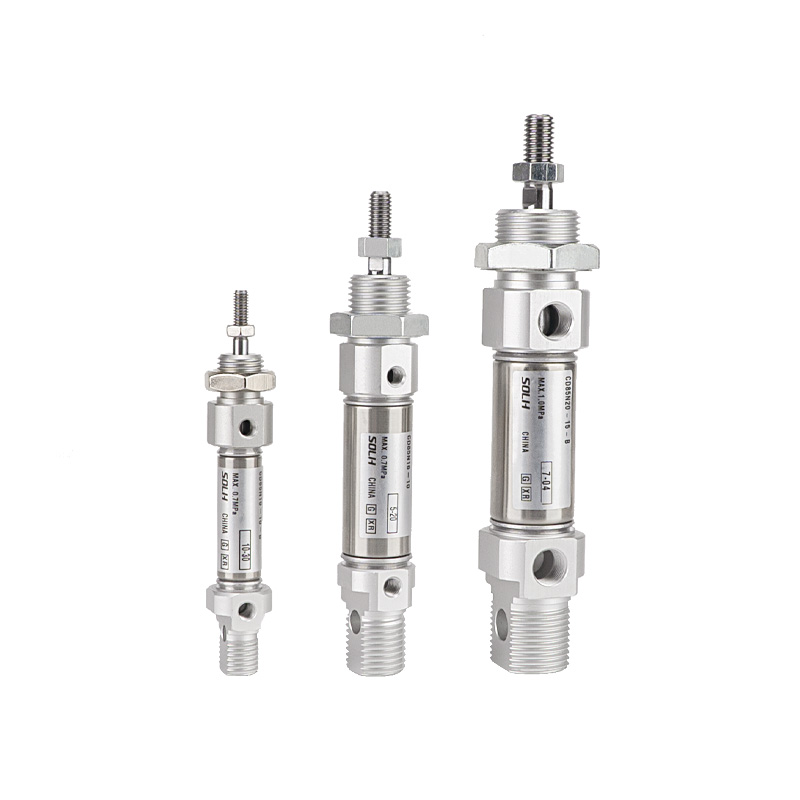

O minicilindro de aço inoxidável SOLH C85/CD85 está em conformidade com o padrão internacional ISO 6432 e pode ser trocado diretamente por modelos SMC equivalentes. Tamanhos de furo: φ8/10/12/16/20/25 mm. O cilindro e a haste do pistão são feitos de aço inoxidável 304 com excelente resistência à ferrugem e corrosão, aplicáveis ​​a ambientes úmidos, ácidos suaves e alcalinos, bem como linhas de produção limpas para indústrias alimentícias, farmacêuticas e eletrônicas. Adotando uma estrutura de tampa final frisada sem tirante, o cilindro apresenta um design fino e leve. As variantes completas incluem dupla ação padrão, retorno/extensão por mola de ação simples, tipo síncrono de haste dupla e cilindro de haste quadrada não rotativa C85K. As versões CD85 são equipadas com anel magnético integrado para detecção de posição através de chaves magnéticas. Almofada de borracha padrão é fornecida; a almofada de ar do sufixo C é opcional para os modelos φ10 ~ 25 para absorver o impacto sob operação em alta velocidade. A pressão inicial mínima atinge 0,05 MPa, suportando operação isenta de óleo de longo prazo com velocidade do pistão de 50 a 1.500 mm/s, perfeita para movimento alternativo de alta frequência e curso curto. Conjuntos completos de opções de montagem padrão ISO estão disponíveis: manilha integrada, flange, montagem em pé, montagem em munhão e muito mais. Comparado com os cilindros MI e MA, o C85 possui dimensões ISO reconhecidas mundialmente, trazendo excelente conveniência para substituição de equipamentos em mercados internacionais. Uma margem de segurança de impulso mínima de 50% é recomendada durante a seleção.

Minicilindro de aço inoxidável série C85 (padrão ISO 6432, sistema compatível com SMC)

Marca: SOLH por Richge Technology | Catálogo de Produtos Orientados para Exportação

Marca: SOLH da Richge Technology

Visão geral do produto

     O minicilindro de aço inoxidável da série SOLH C85 está em conformidade com o padrão internacional ISO 6432, faixa de diâmetro φ8 ~ 25 mm. Características: contorno compacto, resistência à corrosão, desempenho de alta velocidade e alta frequência, operação sem óleo. Amplamente implantado em equipamentos de automação alimentícia, farmacêutica, eletrônica e pneumática em geral.


Estrutura principal e recursos de design

   1. Padrão: ISO 6432 (φ8–φ25), dimensões de montagem universais para o mercado global de minicilindros.

   2. Material: cano de aço inoxidável 304, haste do pistão e contraporca; à prova de ferrugem, adequado para condições de trabalho úmidas, ácidas fracas e alcalinas fracas.

   3. Estrutura: tampas de extremidade frisadas por rolo, sem tirante, formato cilíndrico reto, tamanho pequeno e leve.

   4. Variantes de Operação

     -- Haste única de dupla ação (padrão)

     -- Simples ação (retorno por mola/extensão por mola)

     -- Cilindro síncrono de haste dupla

     -- Tipo de haste não rotativa C85K

   5. Almofada: Almofada de borracha padrão; almofada de ar (sufixo C) opcional para φ10–25 para reduzir o impacto sob movimento em alta velocidade.

   6. Vedação: Vedação bidirecional especial com ranhura para reservatório de óleo, baixa pressão de inicialização, longa vida útil sob condições de trabalho sem óleo.

   7. Detecção de posição: Anel magnético embutido (código D) opcional; modos de instalação do interruptor magnético: A = ranhura da trilha, B = ranhura da banda de aço.

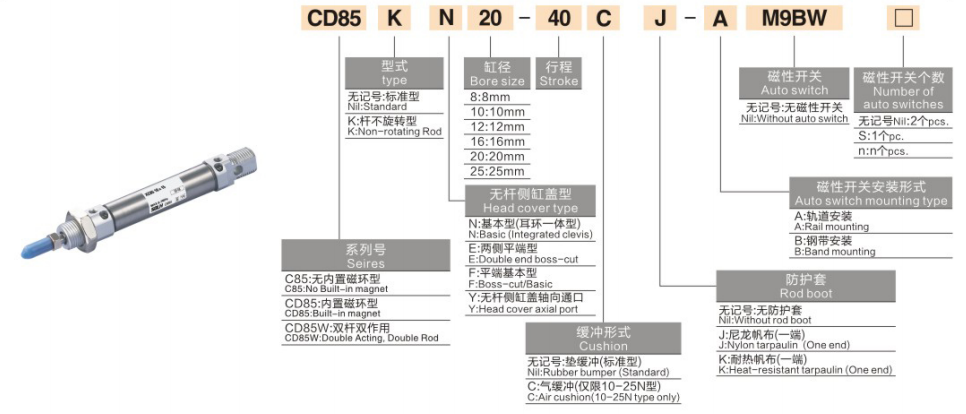

Regra completa de codificação do modelo

   1. Exemplo de modelo: CD85N25-100C-B

Segmento
Código
Definição
C85
Série Básica
Mini cilindro de aço inoxidável ISO6432
D
Opção magnética
D=Anel magnético incorporado; Em branco=Sem ímã
N/F/E/K
Código da variante

N=manilha integrada tipo básico

F=Tipo de extremidade plana

E=Ação simples

K=Haste não rotativa

25
Tamanho do furo (mm)
8,10,12,16,20,25
100
Comprimento do curso
Máx. 400mm para dupla ação
C
Almofada
Em branco=Almofada de borracha; C=Almofada de ar (φ10~25 disponível)
B
Montagem do interruptor
A=Gronha da trilha; B = Ranhura de banda de aço

  2. Exemplo de referência de pedido: CD85N16-50

     -- Tipo básico, furo 16, curso 50, ímã embutido, almofada de borracha.


Especificações Técnicas Padrão (Dupla Ação)

Item de parâmetro
Especificação
Tamanhos de furo
φ8,10,12,16,20,25mm
Pressão Operacional
0,1–1,0 MPa; Pressão mínima de inicialização: 0,05 MPa
Pressão de prova
1,5 MPa
Temperatura Ambiente
-10~+70℃;-10~+60℃ para modelo equipado com ímã
Velocidade do pistão
50–1500 mm/s, adequado para reciprocidade de alta frequência
Almofada
Almofada de borracha padrão; almofada de ar opcional (φ10–25)
Rosca do porto aéreo
M5×0,8 (φ8–16); G1/8 (φ20–25)
Lubrificação
Operação pré-lubrificada e isenta de óleo suportada
Tolerância ao AVC
±1,0 mm


Força teórica de impulso e tração @0,6MPa (haste única, unidade:N)

Furo (mm)
Impulso (N)
Força de tração (N)
Carga horizontal de referência (kg)
8
30
27
 1,5
10 47
43
2.3
12 68
62
3.4
16 121
 110
6.0
20 188
172
9.4
25 294
270
14.7


Formas de montagem e modelos derivados

  1. Opções de montagem ISO6432

     -- N: Tipo básico com manilha integrada (mais popular)

     -- F: Montagem axial de extremidade plana

     -- L: montagem em pé único / M: montagem em pé duplo

     -- G: Montagem em flange

     -- NU: Montagem na manilha do munhão

   2. Principais Versões Derivadas

     -- CD85: Com anel magnético integrado, compatível com sensores magnéticos

     -- C85K: Haste de pistão quadrada não rotativa, posicionamento anti-torção

     -- C85E: Simples ação (retorno por mola/extensão por mola)

     -- CWCD85E: Cilindro de dupla ação e haste dupla, movimento síncrono


Comparação de seleção: C85 VS MI VS MA

   1. ✅ Ocasiões preferidas para C85

     -- Indústria alimentícia, farmacêutica e eletrônica: aço inoxidável, grau limpo, anticorrosão

     -- Ciclos de alta velocidade e alta frequência: 50–1500 mm/s de curso curto alternativo

     -- Layout compacto do equipamento: corpo cilíndrico fino de φ8–25

     -- Ambiente de oficina úmido e ligeiramente corrosivo

     -- Demanda global de intercâmbio: dimensão universal ISO6432 para substituição direta


 Guia de seleção rápida em 3 etapas

   1. Seleção do furo: Calcule o empuxo e a carga horizontal, reserve ≥50% de margem de segurança; escolha um diâmetro menor para operação em frequência mais alta.

   2. Confirmação do traço: Adicione margem extra de 10–20 mm; curso máximo 400mm.

   3. Seleção de configuração

     -- Ímã embutido: adicione o código D

     -- Redução de impacto em alta velocidade: escolha a almofada de ar do sufixo C

     -- Requisito anti-torção: selecione a versão K não rotativa

     -- Forma de montagem correspondente: N/F/L/M/G de acordo com a estrutura do equipamento


Resumo de uma frase

     O minicilindro de aço inoxidável SOLH C85 / CD85 ISO6432 é totalmente intercambiável com a série SMC importada, suporta operação sem óleo de alta velocidade, vários métodos de montagem e haste anti-rotativa opcional, atuador linear ideal para linhas de produção automatizadas de alimentos, médicas e eletrônicas.
