Atuador rotativo tipo palheta série CRB1 / CRB2

Atuador rotativo tipo palheta série CRB1 / CRB2 (SOLH intercambiável)

Marca: SOLH da Richge Technology

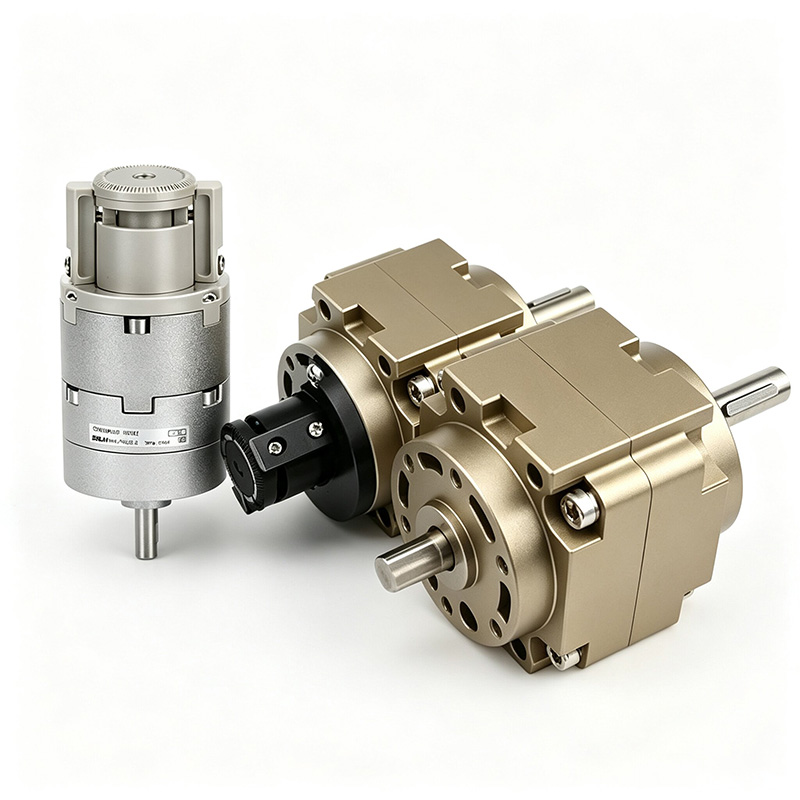

Posicionamento do produto e diferença principal da série

     SOLH CRB1 e CRB2 são cilindros giratórios tipo palheta acionados por palhetas simples/duplas. Sem folga na engrenagem, eles apresentam corpo ultracompacto, baixa inércia rotativa e resposta ultrarrápida.

     -- CRB2 (Série Pequena): Diâmetro 10~40mm para carga leve e espaço estreito, design compacto e leve

     -- CRB1 (Série Grande): Diâmetro 50~100mm para carga pesada e alto torque, suporte total do rolamento com resistência superior ao impacto

     Ângulo de giro máximo de palheta única até 270°/280°, palheta dupla máximo 90°/100°. Amplamente utilizado para inversão rotativa rápida, indexação e estações de automação de posicionamento.

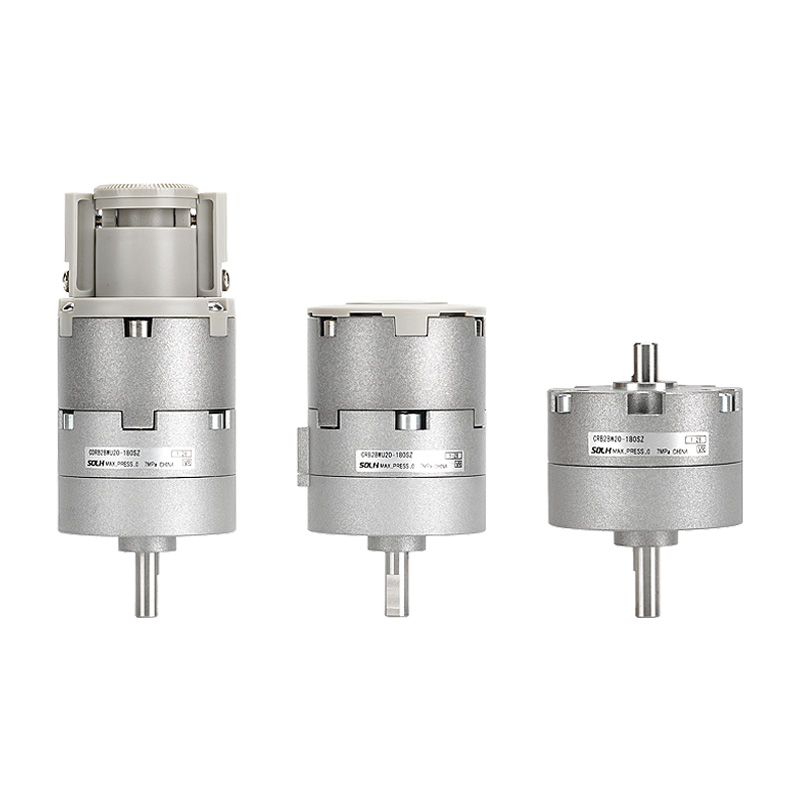

  1. Série Padrão Pequeno CRB2

     -- Tamanhos de furo: 10, 15, 20, 30, 40mm

     -- Opções de palhetas: S palheta única / D palheta dupla

     -- Ângulo de giro: Palheta única 90°/180°/270°; Palheta dupla 90°/100°

     -- Méritos principais: ultracompacto, leve, baixa pressão de inicialização, porta dupla lateral/axial, ajustador de ângulo opcional e interruptor magnético

     -- Aplicações: rotação de alta velocidade de carga leve, equipamentos para espaços confinados, eletrônicos 3C, embalagens, automação em miniatura

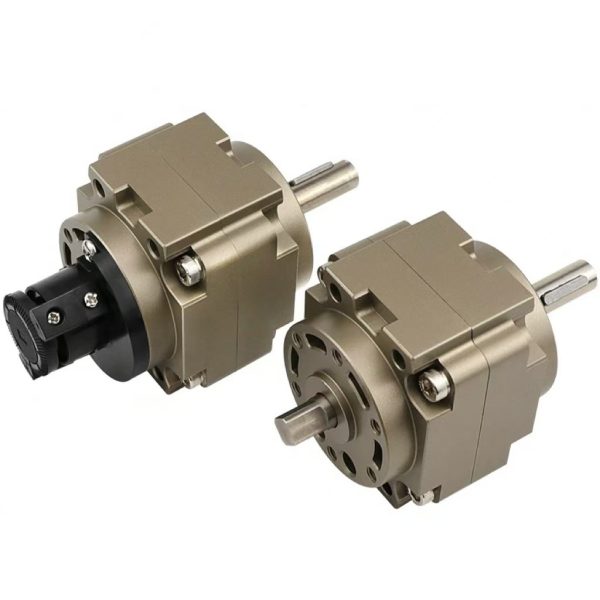

  2. Série CRB1 Grande para Serviços Pesados

     -- Tamanhos de furo: 50, 63, 80, 100mm

     -- Opções de palhetas: S palheta única / D palheta dupla

     -- Ângulo de giro: Palheta única 90°/180°/270°/280°; Palheta dupla 90°/100°

     -- Méritos principais: Alto torque de saída, suporte de carga pesada, suporte completo de rolamento, resistente a choques, longa vida útil

     -- Aplicações: Inversão de peças pesadas, indexação em grande escala, acessórios rotativos pesados, linhas de montagem da indústria pesada

Especificações técnicas do núcleo universal

  1. Parâmetros Padrão Gerais

  2. Torque de saída teórico a 0,5 MPa (índice de seleção de núcleo)

   2.1 Tabela de Torque CRB2

   2.2 Tabela de Torque CRB1

 3 Referência de Carga Radial e Axial Admissível

     -- CRB2-20: Radial 120N, Axial 80N

     -- CRB1-50: Radial 245N, Axial 196N

     -- CRB1-100: Radial 588N, Axial 490N

Estrutura Interna e Princípio de Funcionamento das Palhetas

  1. Componentes principais: Corpo do cilindro, palheta rotativa simples/dupla, eixo de saída, conjunto de vedação, amortecedor de borracha final, parafusos de ajuste de ângulo

  2. Lógica de funcionamento: O ar comprimido entra em uma câmara para empurrar a palheta para girar em torno do eixo central enquanto a câmara oposta sai.

     -- Palheta dupla: Torque dobrado, ângulo de giro limitado ≤100°

     -- Palheta única: Faixa de giro mais ampla de até 270°

  3. Vantagens essenciais exclusivas

     -- Sem engrenagem e estrutura de rack, folga zero, rotação suave e silenciosa sem vibração de impacto

     -- Contorno ultracompacto, baixa inércia rotativa, resposta ultrarrápida (rotação de 90° <0,1s)

    -- Eixo passante oco opcional, conveniente para tubulação interna e roteamento de fiação

     -- Parafusos de ajuste fino de extremidade dupla para limite de curso; palheta única ajustável 0~270°, palheta dupla 0~90°

Regras completas de codificação de modelo

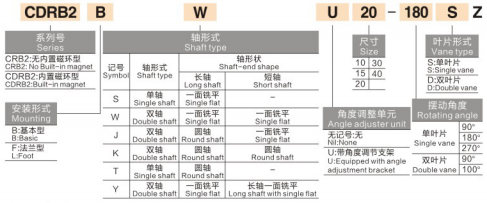

  1. Exemplo de modelo CRB2: CRB2BW20-180SZ

     -- CRB2 = série de atuadores rotativos de palhetas pequenas

     -- B = Montagem básica em flange; L = montagem em suporte de pé

     -- W = Eixo duplo estendido; em branco = eixo único

     -- 20 = Tamanho do furo (10/15/20/30/40)

     -- 180 = Ângulo de oscilação (90/180/270)

     -- S = Palheta simples; D = Palheta Dupla

     -- Z = Equipado com unidade de ajuste de ângulo; em branco = padrão sem ajustador

          Prefixo CDRB2 = Anel magnético integrado para instalação de chave magnética

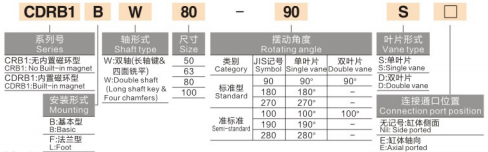

  2. Exemplo de modelo CRB1: CRB1BW50-90D

     -- CRB1 = Grande série rotativa de palhetas para serviços pesados

     -- B = Montagem básica; W = Eixo duplo

     -- 50 = Tamanho do furo (50/63/80/100)

     -- 90 = Ângulo de oscilação (90/180/270/280)

     -- D = Palheta Dupla; S = Palheta única

        Prefixo CDRB1 = Modelo integrado de anel magnético

Guia de seleção passo a passo e aplicações industriais

  1. Regras de prioridade de seleção

     -- Divisão de torque e dimensão: Espaço estreito para carga leve → CRB2 (10~40); Rotação pesada de alto torque → CRB1 (50~100)

     -- Requisito de ângulo de giro: Rotação acima de 90° → Palheta simples S; Torque máximo dentro de 90° → Palheta dupla D

     -- Compensação de precisão e velocidade: Folga zero tipo palheta, posicionamento repetido ±0,1°, ideal para serviços leves de alta velocidade; Cargas pesadas de rolamento de alta precisão preferem mesa rotativa de pinhão e cremalheira MSQ

     -- Opções de função: Limite de ângulo fino necessário – selecione a unidade de ajuste de ângulo Z do sufixo; É necessário feedback de posição do PLC – escolha o modelo integrado magnético CDRB

  2. Cenários típicos de aplicação

     -- Linhas para serviços leves: inversão de componentes eletrônicos, rotação de rótulos, aperto de tampa de garrafa, classificação de material em miniatura

     -- Estações para serviços pesados: rotação de peças grandes de 90°/180°, indexação de linha de montagem, acessórios de fixação rotativos pesados

     -- Indústrias em geral: embalagens, impressão, processamento de alimentos, estações de posicionamento rotativo totalmente automáticas

Comparação de desempenho: Atuador rotativo de cremalheira e pinhão CRB Vane VS MSQ

Uma frase

     ResumoOs atuadores rotativos de palhetas pequenas SOLH CRB2 e CRB1 para serviços pesados ​​adotam acionamento de palhetas simples/duplas com folga zero com ajustador de ângulo opcional e variante de chave magnética CDRB, apresentando rotação rápida de baixa inércia de torque de 0,05~24N·m, perfeito para inversão de alta velocidade, indexação e fixação rotativa em linhas de automação de eletrônica, embalagem e montagem pesada.
