Atuador rotativo de cremalheira e pinhão série HRQ

Marca:SOLH da Richge Technology

Posicionamento do produto

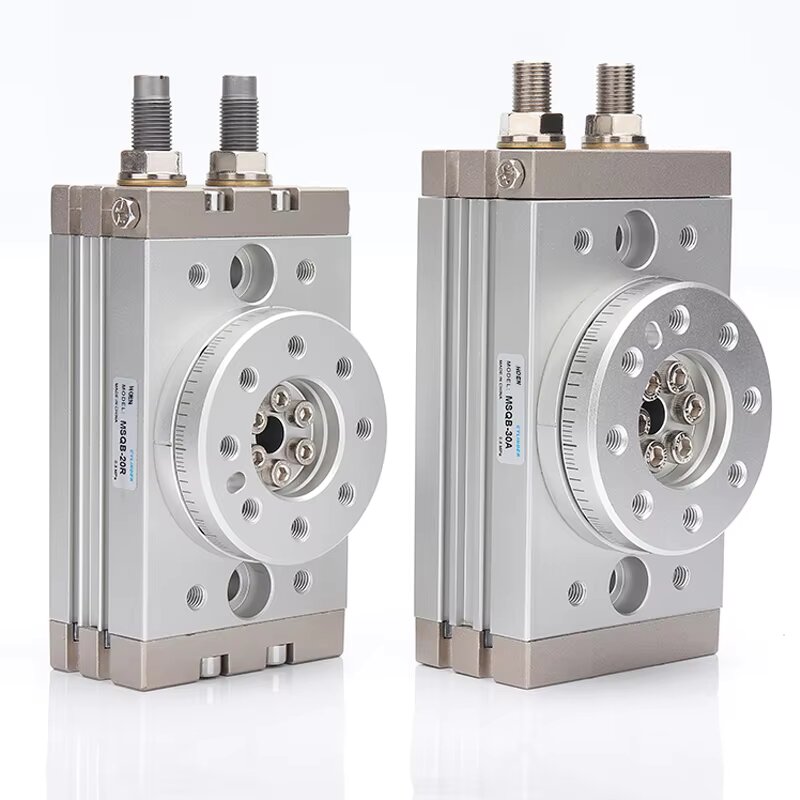

     O cilindro rotativo SOLH HRQ adota estrutura de transmissão simétrica de pinhão e cremalheira de pistão duplo, apresentando rotação ultra-suave, impulso de saída duplo e alta precisão de posicionamento de repetição. Ângulo de giro continuamente ajustável entre 0 ~ 190 °, amplamente utilizado para indexação rotativa, fixação de peças, estações de inversão e classificação em todos os equipamentos de produção automatizados.

Tabela de seleção rápida de séries

Tabela de especificações técnicas do núcleo universal

Torque de saída e dados de carga admissível

  1. Torque de saída teórico (0,5 MPa de ar fornecido, unidade: N·m)

  2. Tabela de referência de carga máxima permitida

Dica de seleção de segurança de carga

     -- A carga de trabalho real deve satisfazer a fórmula de segurança abaixo para evitar deformação e falha precoce:

     -- Carga axial real / Carga axial máxima + Carga radial real / Carga radial máxima + Momento fletor real / Momento fletor máximo ≤ 15.

Vantagens do projeto estrutural

  1. Acionamento simétrico de cremalheira e pinhão

     -- O pistão duplo balanceado oferece torque de saída duplo, rotação estável sem agitação, excelente precisão de posicionamento e capacidade superior de carga pesada em comparação com cilindros rotativos de palheta única.

  2. Base de montagem multidirecional

     -- HRQ10~HRQ200: furos de montagem roscados distribuídos em ambas as faces laterais;

     -- Micro HRQ2/3/7: furos de montagem no plano inferior; layout flexível para estruturas compactas de equipamentos.

  3. Orifício passante central oco

     - O design oco na superfície da mesa rotativa permite que a tubulação de ar e os cabos do sensor passem pelo centro, um layout de tubulação interna organizado sem interferência de linha externa.

  4. Duas soluções tampão opcionais

     -- Amortecedor de parafuso de limite mecânico: baixo custo, adequado para carga leve e operação intermitente de baixa velocidade

     -- Amortecedor hidráulico (sufixo -A): Capacidade de absorção de energia 3 a 5 vezes maior que o amortecedor de parafuso, suprime efetivamente a vibração de impacto em parada de carga pesada em alta velocidade, garante repetibilidade de posicionamento preciso

  5. Compatibilidade do interruptor magnético universal

     -- Ranhuras de sensor pré-usinadas padrão em ambos os lados do corpo do cilindro, compatíveis com D-M9BV, D-A93 e outras chaves reed magnéticas gerais para feedback de sinal rotativo no local para o sistema de controle PLC.

Regra completa de nomenclatura de modelo

  1. Exemplo de modelo básico: HRQ30-A

     -- HRQ: Código de série do cilindro de cremalheira e pinhão rotativo

     -- 30: Código de tamanho de quadro, correspondente a parâmetros fixos de torque e carga

     -- -A: Sufixo para amortecedor hidráulico embutido; sem sufixo = amortecedor de parafuso de limite mecânico

  2. Definição estendida de sufixo

     -- -S: Tampa final de aço inoxidável para ambiente úmido anticorrosivo

     -- Opções de rosca: rosca cônica PT, rosca paralela G, rosca padrão americano NPT

Guia de seleção passo a passo e aplicações típicas

  1. Regras de prioridade de seleção

     -- Alta velocidade, carga pesada de peças, posicionamento de parada de alta precisão → Modelo de amortecedor hidráulico HRQ□-A

     -- Carga leve, baixa velocidade de ciclo, rigoroso controle de custos → Versão padrão do buffer de parafuso HRQ

     -- Ambiente de oficina úmido/ligeiramente corrosivo → Variante de tampa final em aço inoxidável HRQ□-A(S)

     -- Prioridade de correspondência de carga: verifique três indicadores principais simultaneamente – torque de saída, momento fletor, carga radial e axial permitida

  2. Cenários típicos de aplicação industrial

     -- Montagem automática de precisão: montagem de peças rotativas, estações de aperto de parafusos

     -- Logística de classificação de materiais: rotação da peça em 90°/180°, mudança de direção do transportador

     - Dispositivos de fixação pneumáticos: fixação por gabarito rotativo e mecanismo de rotatividade

     -- Máquinas de embalagem: rotação de garrafas, estações rotativas de colagem automática de etiquetas

Comparação de desempenho: Cilindro rotativo tipo cremalheira HRQ VS tipo palheta

Resumo de uma frase

     O cilindro rotativo de pinhão e cremalheira de pistão duplo SOLH HRQ oferece variantes opcionais de parafuso mecânico / amortecedor hidráulico com versão resistente à corrosão em aço inoxidável, montagem multidirecional e design de mesa central oca, proporcionando posicionamento rotativo estável de alto torque para serviço pesado para linhas de produção automáticas de montagem, embalagem e classificação de materiais.
