Acessórios para painéis de distribuição de baixa tensão fabricados pela Richge Technology Co., Ltd Resumos e parâmetros técnicos？

2025-10-21

Acessórios para painéis de distribuição de baixa tensão fabricados pela Richge Technology Co., Ltd Resumos e parâmetros técnicos？

I. Visão geral do produto

Como fabricante profissional de acessórios para painéis de distribuição de baixa tensão, a Richge Technology Co., Ltd. (Richge Technology) oferece uma ampla gama de séries e modelos de produtos, adequados para painéis de distribuição de baixa tensão de diferentes especificações e cenários de aplicação. Com alta qualidade, confiabilidade e design inovador, são amplamente utilizados em sistemas de energia, automação industrial, engenharia elétrica predial e outras áreas.

Os acessórios do quadro de distribuição de baixa tensão da Richge possuem as seguintes características:

Cobertura de série completa: Mais de 1.000 tipos de produtos, compatíveis com vários sistemas de manobra, como MNS, GCS, GCK, R-Blokset, R-Okken e R-8PT.
Alta confiabilidade: Estritamente compatível com os padrões internacionais e nacionais para garantir uma operação estável sob diversas condições de trabalho.
Design modular: Facilita a instalação, manutenção e atualização.
Compatibilidade forte: Compatível com painéis de baixa tensão de várias marcas.

II. Principais tipos de produtos e parâmetros técnicos

2.1 Série de conectores do circuito principal

Os conectores do circuito principal são componentes centrais dos quadros de distribuição de baixa tensão, responsáveis pela conexão elétrica e suporte mecânico do circuito principal. A Richge fornece uma variedade de modelos de conectores de circuito principal, adequados para diferentes classificações de corrente e requisitos de instalação.

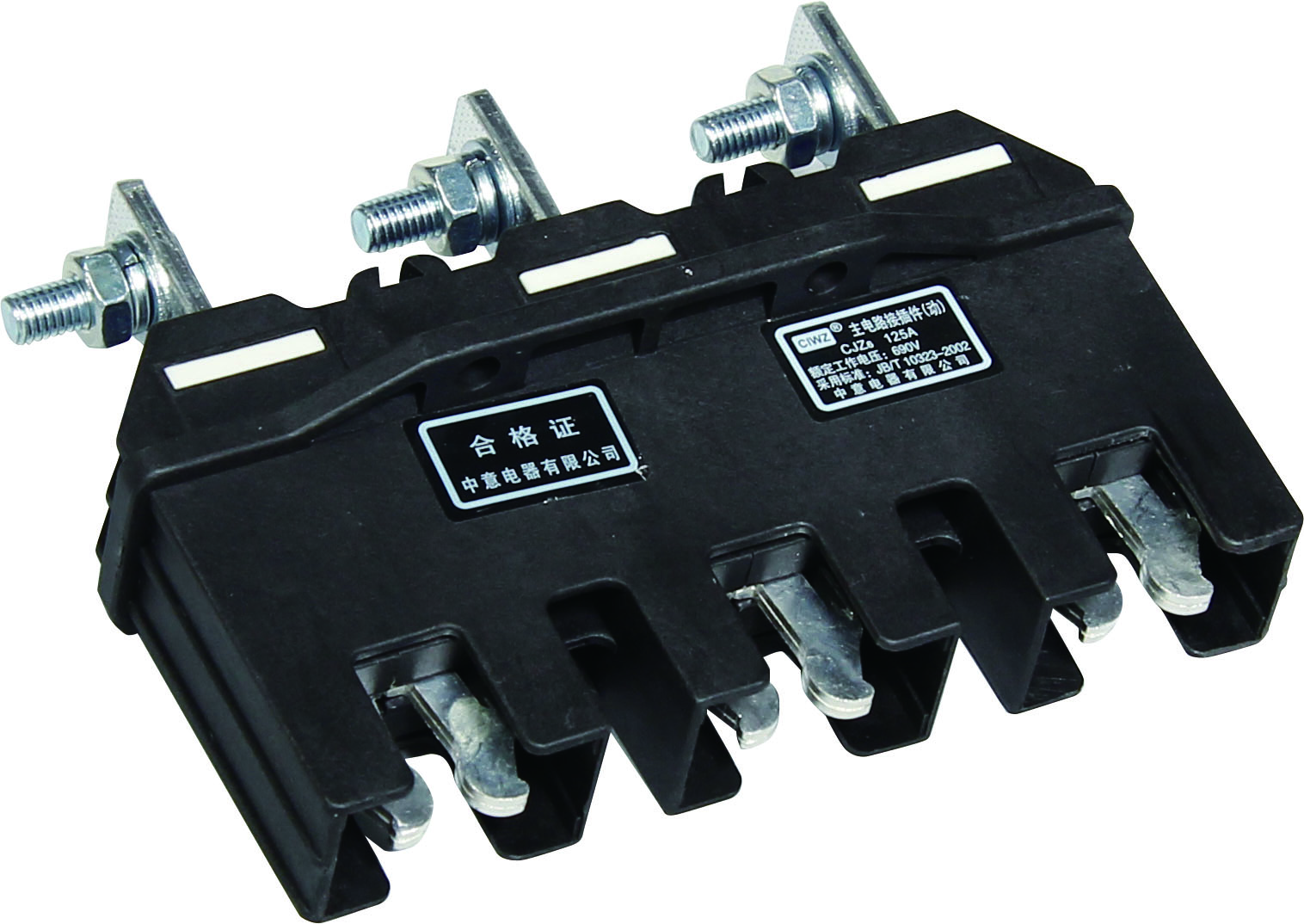

2.1.1 Conectores do circuito principal da série CJZ6

Os conectores do circuito principal da série CJZ6 são adequados para correntes nominais de 125A a 630A, com os seguintes recursos:

Corrente nominal: 125A, 250A, 400A, 630A
Tensão nominal: CA 660V
Número do pólo: 3 pólos, 4 pólos
Classe de proteção: IP40 (com capa protetora)
Aumento de temperatura: ≤60K (na corrente nominal)
Material: condutor de liga de cobre, revestimento de plástico retardador de chamas
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Corrente nominal (A)	Número do pólo	Classe de Proteção	Cenário de aplicação
CJZ6-125A/3	125	3	IP40	Armários de gavetas pequenas
CJZ6-250A/3	250	3	IP40	Armários de gavetas médios
CJZ6-400A/3	400	3	IP40	Armários de gavetas grandes
CJZ6-630A/3	630	3	IP40	Circuitos de alta capacidade
CJZ6-125A/4	125	4	IP40	Sistemas trifásicos de quatro fios
CJZ6-250A/4	250	4	IP40	Sistemas trifásicos de quatro fios
CJZ6-400A/4	400	4	IP40	Sistemas trifásicos de quatro fios
CJZ6-630A/4	630	4	IP40	Sistemas trifásicos de quatro fios de alta capacidade

2.1.2 Conectores do circuito principal da série CJZ10

Os conectores do circuito principal da série CJZ10 são produtos de alto desempenho, adequados para cenários com requisitos mais elevados:

Corrente nominal: 125A, 250A, 400A, 630A
Tensão nominal: CA 660V
Número do pólo: 3 pólos
Classe de proteção: IP40 (com capa protetora)
Design especial: Equipado com porta de proteção IP40
Método de operação: mecanismo de operação tipo manivela
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Corrente nominal (A)	Número do pólo	Classe de Proteção	Função Especial
CJZ10-125A/3	125	3	IP40	Com porta protetora
CJZ10-250A/3	250	3	IP40	Com porta protetora
CJZ10-400A/3	400	3	IP40	Com porta protetora
CJZ10-630A/3	630	3	IP40	Com porta protetora

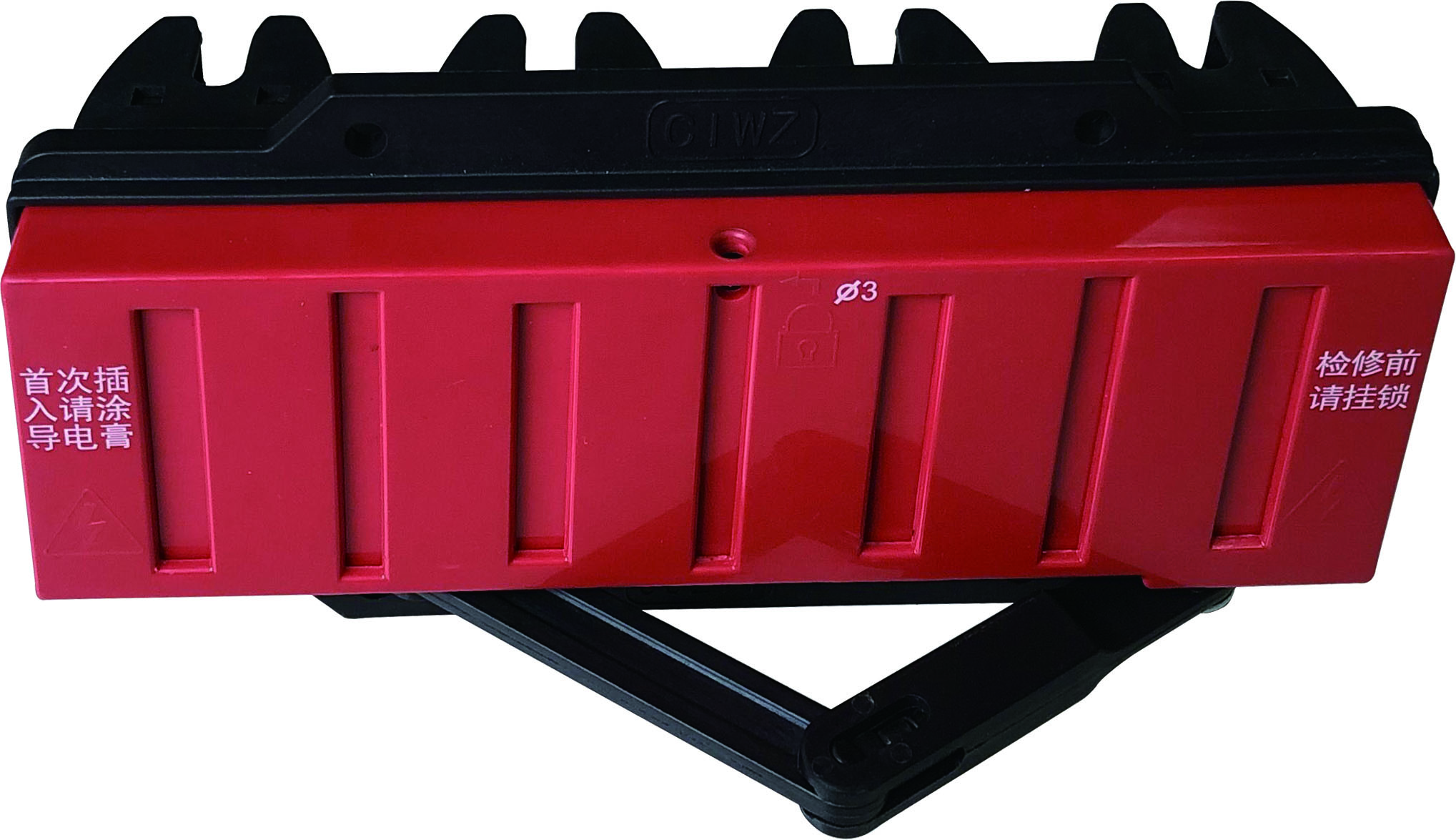

2.1.3 Conectores duplos da série CJZ11

Os conectores duplos da série CJZ11 são adequados para cenários especiais que exigem conexão de circuito duplo:

Corrente nominal: 250A, 400A, 630A
Tensão nominal: CA 660V
Número do pólo: 3 pólos
Design especial: Conectores duplos com válvulas
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, LOKSET e 8PT

Modelo	Corrente nominal (A)	Número do pólo	Recurso
CJZ11-250A/3	250	3	Conectores duplos com válvulas
CJZ11-400A/3	400	3	Conectores duplos com válvulas
CJZ11-630A/3	630	3	Conectores duplos com válvulas

2.2 Série de conectores de circuito auxiliar

Conectores de circuito auxiliar são usados para conexão de circuito secundário para realizar funções de controle, proteção e transmissão de sinal.

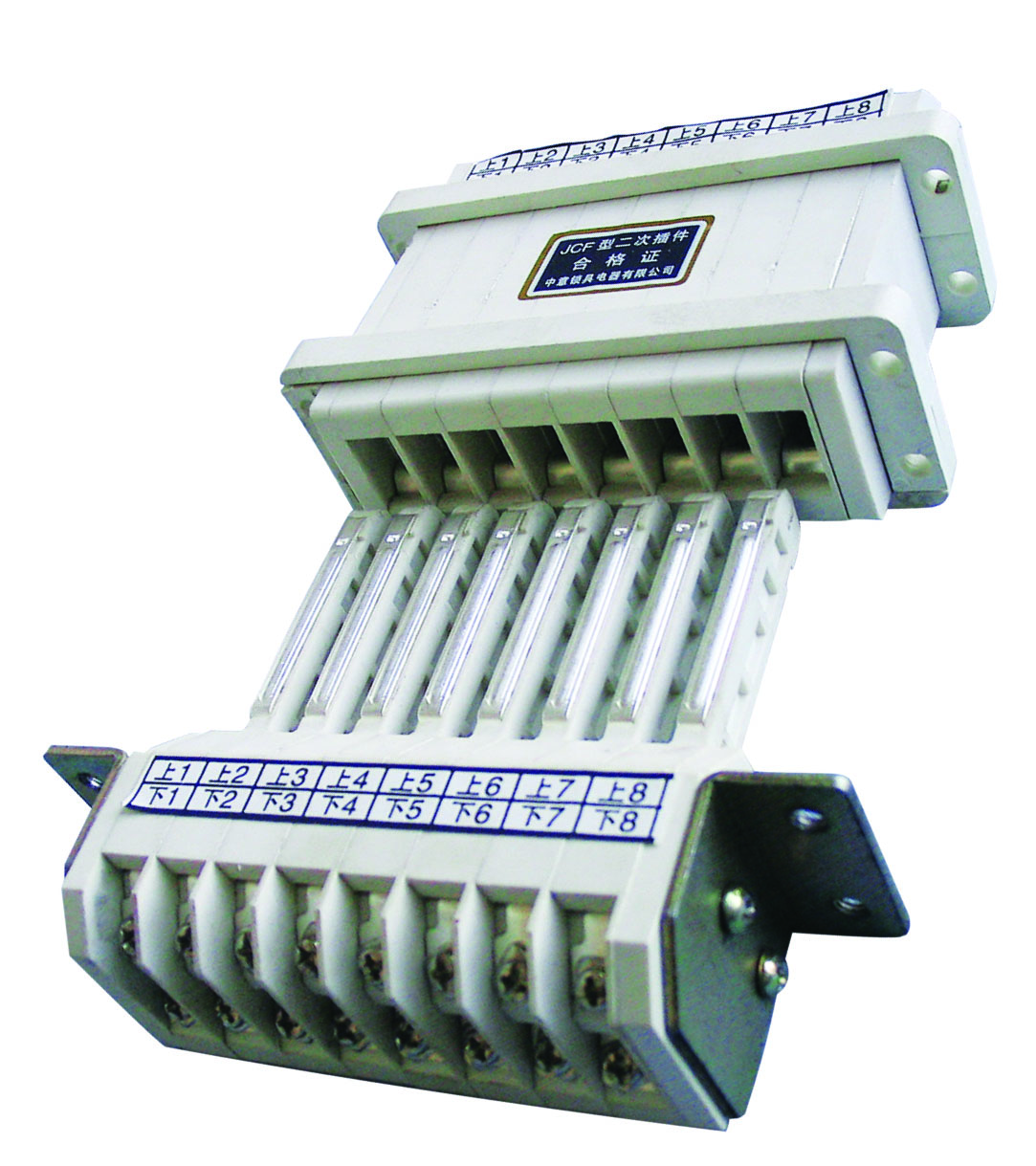

2.2.1 Conectores de circuito auxiliar da série JCF10

Os conectores de circuito auxiliar da série JCF10 possuem os seguintes recursos:

Corrente nominal: 10A
Tensão nominal: CA 380V/CC 250V
Número de contatos: 3, 5, 6, 8, 10, 13, 15, 16, 18 pontos
Método de conexão: tipo de plug-in
Material: invólucro de plástico retardador de chamas, contatos banhados a prata
Painéis aplicáveis: Vários gabinetes, como MNS, GCS, GCK, OKKEN,

Modelo	Número de contatos	Corrente nominal (A)	Tensão nominal (V)	Cena de aplicação
JCF10-10/3	3	10	CA 380/CC 250	Circuitos de controle simples
JCF10-10/5	5	10	CA 380/CC 250	Controle de complexidade média
JCF10-10/6	6	10	CA 380/CC 250	Controle multifuncional
JCF10-10/8	8	10	CA 380/CC 250	Circuitos de controle complexos
JCF10-10/10	10	10	CA 380/CC 250	Transmissão de sinal multifuncional
JCF10-10/13	13	10	CA 380/CC 250	Funções de controle estendidas
JCF10-10/15	15	10	CA 380/CC 250	Sistemas de sinais complexos
JCF10-10/16	16	10	CA 380/CC 250	Sistemas de controle de alta integração
JCF10-10/18	18	10	CA 380/CC 250	Sistemas de controle ultracomplexos

2.2.2 Conectores de Circuito Auxiliar de Fiação Lateral

Os conectores de circuito auxiliar de fiação lateral são adequados para requisitos especiais de instalação que necessitam de conexão lateral:

Corrente nominal: 10A
Tensão nominal: CA 380V/CC 250V
Número de contatos: 12, 16, 20, 24, 26, 30 pontos
Método de conexão: Tipo de fiação lateral
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Número de contatos	Corrente nominal (A)	Tensão nominal (V)	Recurso
JCF2-6/12	12	10	CA 380/CC 250	Fiação lateral
JCF2-8/16	16	10	CA 380/CC 250	Fiação lateral
JCF2-10/20	20	10	CA 380/CC 250	Fiação lateral
JCF2-12/24	24	10	CA 380/CC 250	Fiação lateral
JCF2-13/26	26	10	CA 380/CC 250	Fiação lateral
JCF2-15/30	30	10	CA 380/CC 250	Fiação lateral

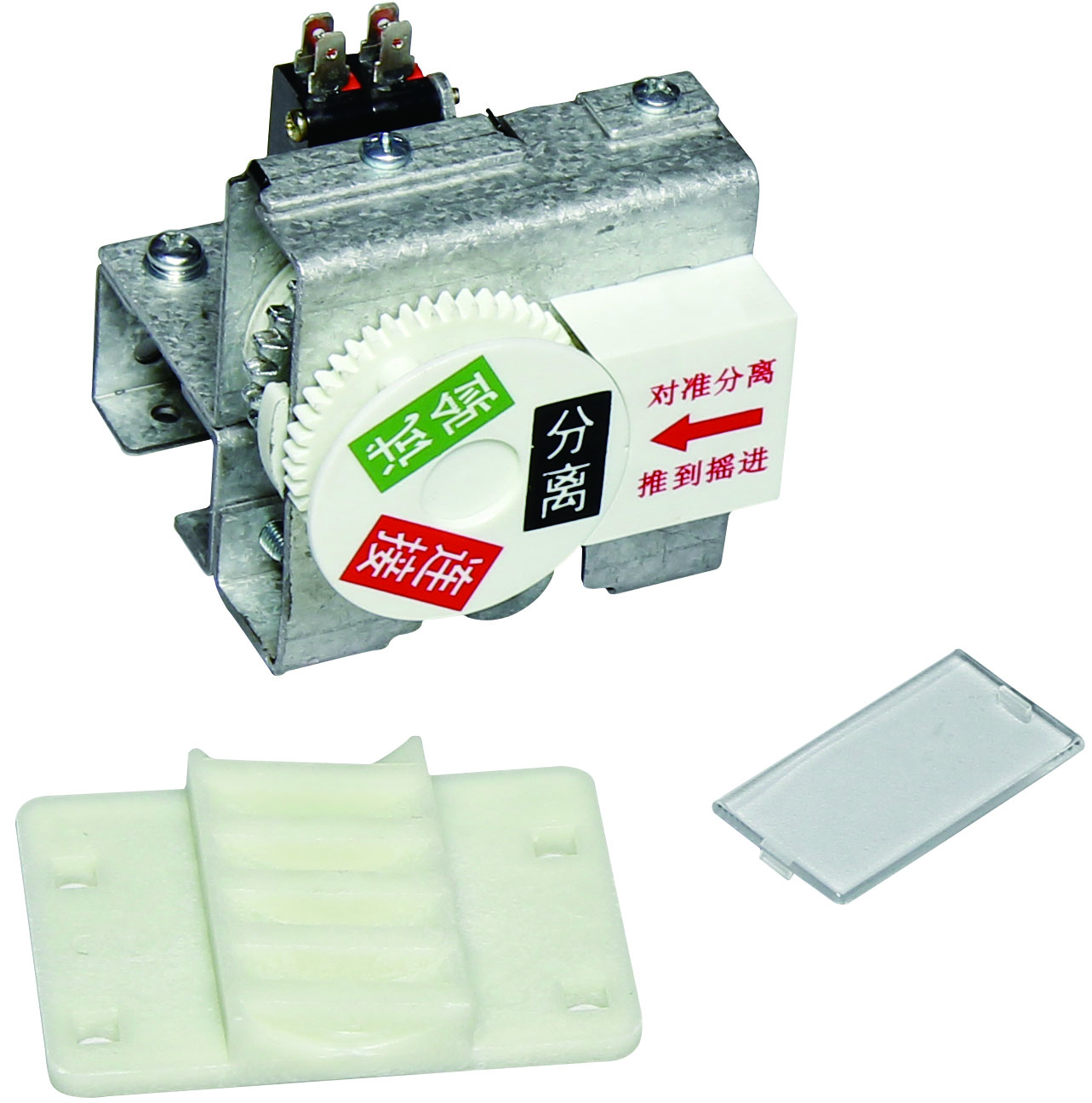

2.3 Série de Mecanismos Operacionais

Mecanismos operacionais são usados para empurrar, puxar e travar comutadores tipo gaveta para garantir uma operação segura e confiável.

2.3.1 Série de Mecanismos de Propulsão MD

Os mecanismos de propulsão MD são adequados para blocos de gavetas de diferentes tamanhos:

Corrente nominal: Determinada pela aplicação
Método de operação: Propulsão manual
Projeto estrutural: Robusto e durável
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Tamanho de gaveta aplicável	Recurso
CXJG-9-69-8	Tamanho padrão	Mecanismo de propulsão
CXJG-9-82-8	Tamanho padrão	Mecanismo de propulsão
CXJG-9-82-10	Tamanho padrão	Mecanismo de propulsão
CXJG-9-119-8	Tamanho padrão	Mecanismo de propulsão
CXJG-9-119-10	Tamanho padrão	Mecanismo de propulsão
CXJG-9-145-10	Tamanho padrão	Mecanismo de propulsão

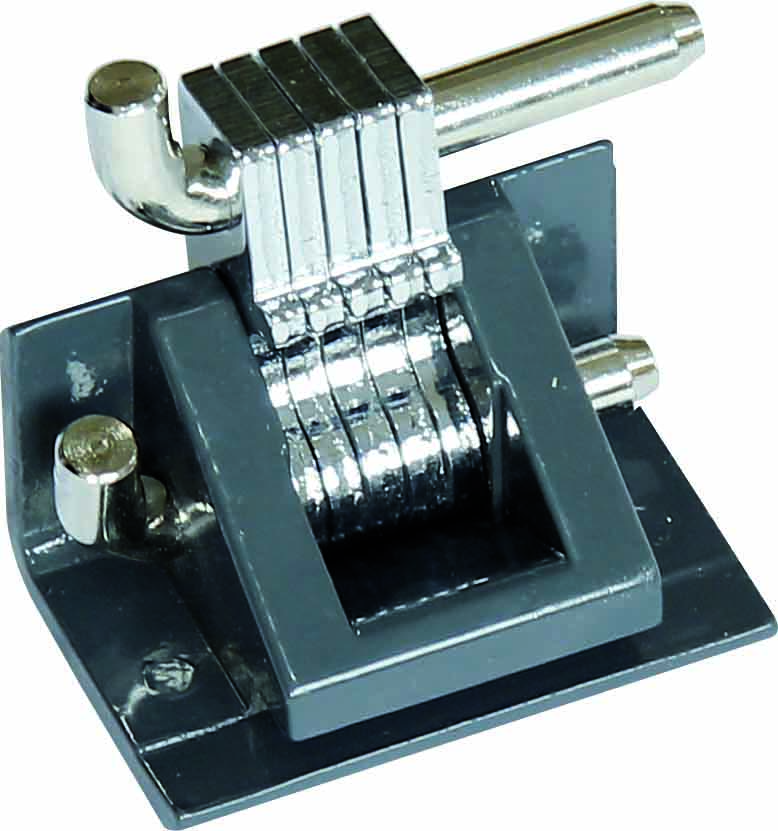

2.3.2 Série de alça giratória

Os puxadores giratórios são usados para operar e posicionar gavetas:

Material: aço de alta qualidade
Tratamento de superfície: Tratamento anticorrosivo
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Descrição	Cenário de aplicação
Manivela CXJG-9	Alça giratória	Operação de gaveta

2.3.3 Série de alças tipo F

Os puxadores tipo F são adequados para blocos de gavetas de diferentes alturas:

Material: Plástico de alta resistência
Tratamento de superfície: design antiderrapante
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Descrição	Altura da gaveta aplicável
F2 L=65	Alça tipo F	Gaveta de 1 unidade
F3 L=80	Alça tipo F	Gaveta de 2 unidades
F4 L=120	Alça tipo F	Gaveta de 3 unidades

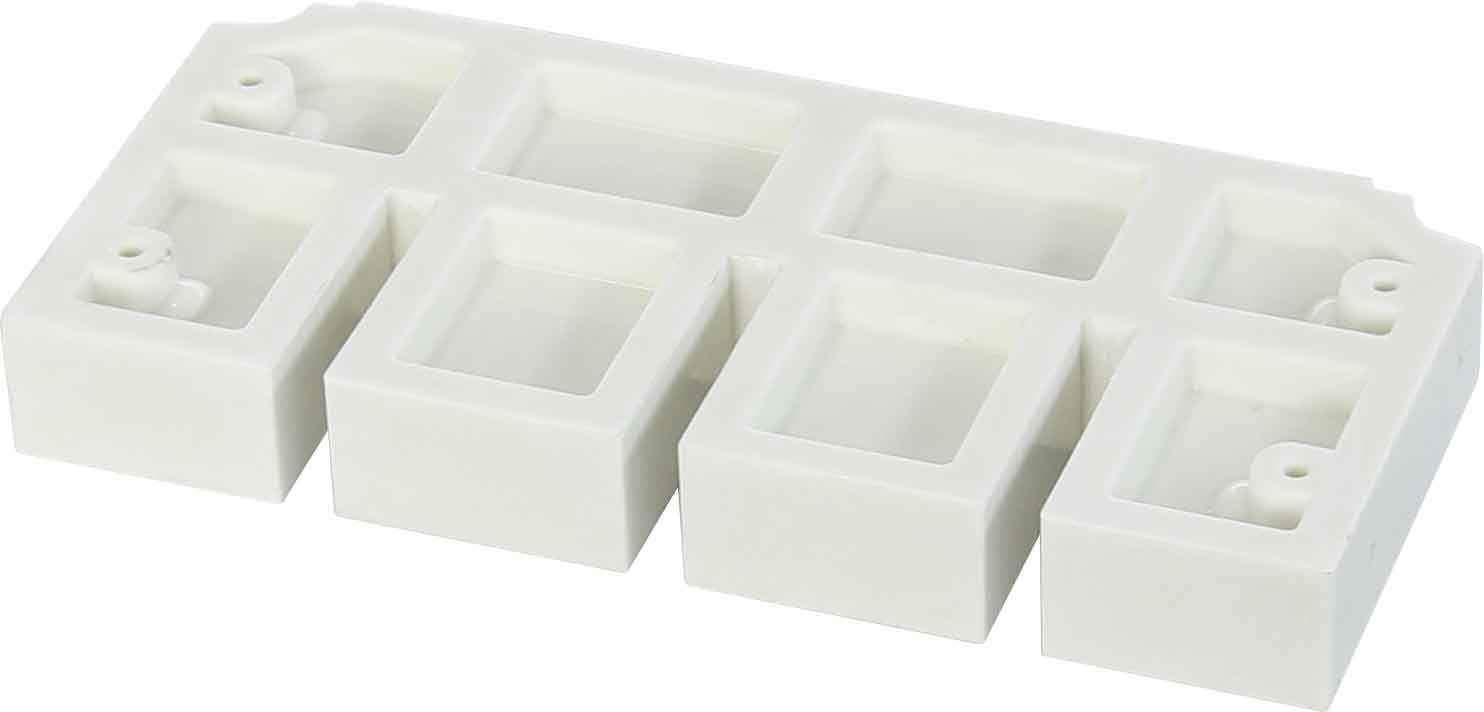

2.4 Série de suporte de barramento

Os suportes de barramentos são utilizados para fixação e suporte de barramentos para garantir a estabilidade das conexões elétricas e resistência mecânica.

2.4.1 Série de suporte de barramento vertical

Os suportes de barramentos verticais possuem as seguintes características:

Material: material isolante de alta resistência
Tensão nominal: CA 660V
Corrente nominal: Determinada pelas especificações do barramento
Tamanhos de barramento aplicáveis: 6×30, 6×40, 6×50, 6×60, 6×80, 6×100, 6×120 mm²
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Tamanho do barramento aplicável (mm)	Matéria	lRecurso
ZMJ3-6×30	6×30	Material isolante de alta resistência	Suporte de barramento vertical
ZMJ3-6×40	6×40	Material isolante de alta resistência	Suporte de barramento vertical
ZMJ3-6×50	6×50	Material isolante de alta resistência	Suporte de barramento vertical
ZMJ3-6×60	6x60	Material isolante de alta resistência	Suporte de barramento vertical
ZMJ3-6×80	6x80	Material isolante de alta resistência	Suporte de barramento vertical
ZMJ3-6×100	6x100	Material isolante de alta resistência	Suporte de barramento vertical
ZMJ3-6×120	6x120	Material isolante de alta resistência	Suporte de barramento vertical

2.5 Série de acessórios para painéis de distribuição

Os acessórios do quadro incluem dobradiças, fechaduras de portas, trilhos-guia, etc., que garantem a integridade estrutural e a conveniência operacional dos quadros.

2.5.1 Série de dobradiças de porta

As dobradiças da porta são usadas para conectar e girar os painéis das portas do quadro:

Material: aço de alta qualidade
Tratamento de superfície: Tratamento anticorrosivo
Alturas aplicáveis do painel da porta: Diferentes modelos são adequados para painéis de porta de diferentes alturas
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Descrição	Cenas de aplicação
MLBK300516R	Dobradiça da porta 1	Painéis de portas padrão
MLBK300517R	Dobradiça da porta 2	Painéis de portas padrão
MLBK300518R	Dobradiça da porta 3	Painéis de portas padrão
MLBK300519R	Dobradiça da porta 4	Painéis de portas padrão
MLBK300522R	Dobradiça da porta	Painéis de portas padrão
MLBK300523R	Dobradiça da porta	Painéis de portas padrão
MLBK300525R	Dobradiça da porta esquerda	Painéis de porta altos (>1m)
MLBK300526R	Dobradiça da porta direita	Painéis de porta altos (>1m)

2.5.2 Série de fechaduras de portas

As fechaduras das portas são utilizadas para a proteção de segurança dos quadros de distribuição:

Material: aço de alta qualidade
Tratamento de superfície: Tratamento anticorrosivo
Comutadores aplicáveis: Comutadores padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Descrição	Recurso
MS705 H3	Fechadura da porta	Fechadura de porta padrão
MS735	Fechadura da porta	Fechadura de porta avançada

2.5.3 Série de trilhos de guia

Os trilhos-guia são utilizados para apoiar e deslizar gavetas:

Material: aço de alta qualidade
Tratamento de superfície: Tratamento anticorrosivo
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Descrição	Cenário de aplicação
Hanl200022p1g	Trilho Guia Esquerdo MNS - 420mm	Trilho guia esquerdo
Hanl200022p2g	Trilho Guia Direito MNS - 420mm	Trilho guia direito

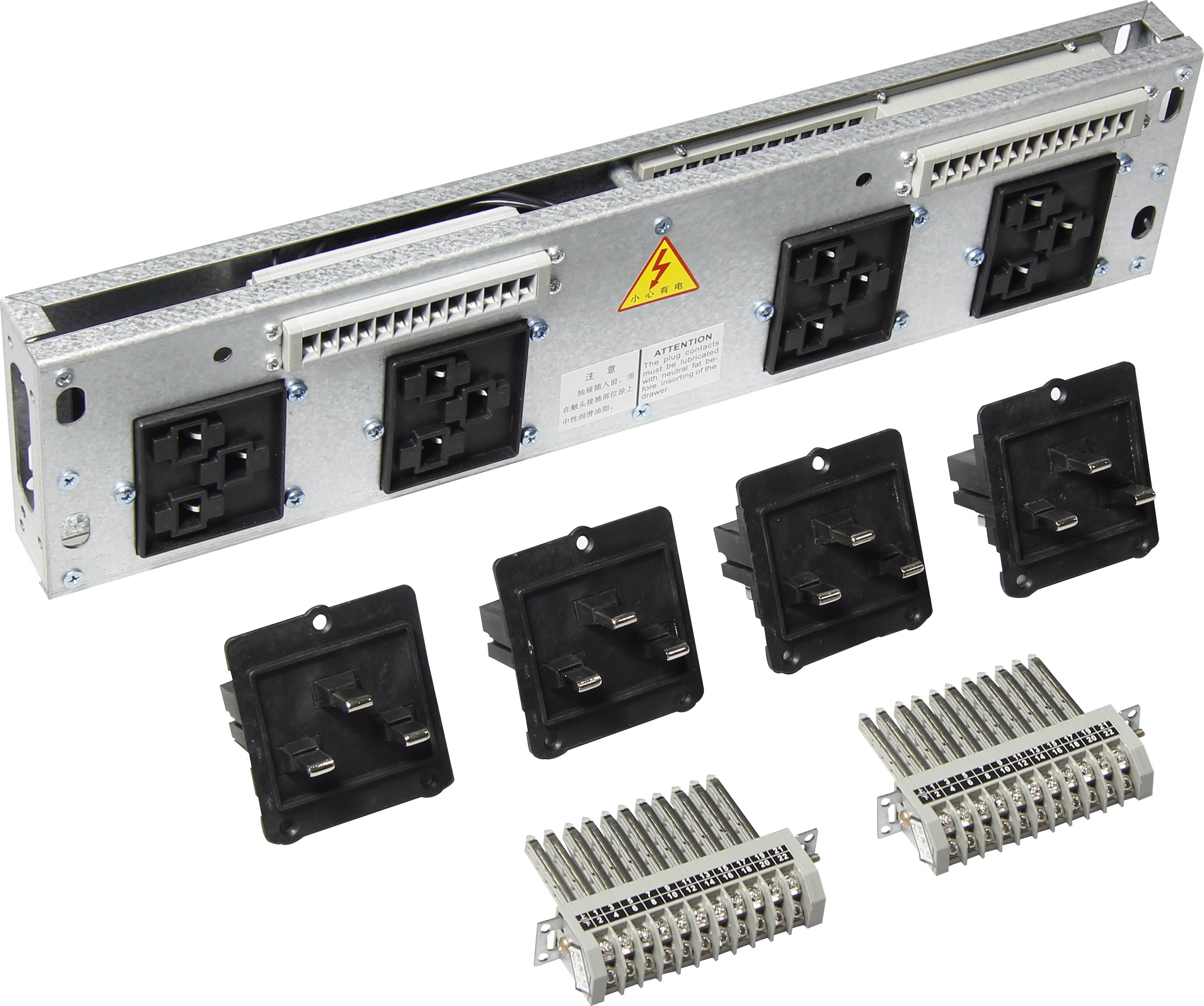

2.6 Série de adaptadores de distribuição de energia

Adaptadores de distribuição de energia são usados para conectar e distribuir circuitos ramificados para melhorar a flexibilidade e capacidade de expansão dos painéis.

2.6.1 Adaptadores de distribuição de energia de 1/4 circuito

Os adaptadores de distribuição de energia de 1/4 circuito são adequados para circuitos ramificados de baixa capacidade:

Corrente nominal: Determinada pela aplicação
Método de conexão: tipo de plug-in
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Descrição	Cenário de aplicação
175×549-B-1/4-55S	Adaptador de distribuição de energia de 1/4 circuito	Filiais de baixa capacidade
175×549-B-1/4-55SC	Adaptador de distribuição de energia de circuito 1/4 (fiação lateral)	Ramos de baixa capacidade (fiação lateral)

2.6.2 Adaptadores de distribuição de energia de 1/2 circuito

Os adaptadores de distribuição de energia de 1/2 circuito são adequados para circuitos ramificados de média capacidade:

Corrente nominal: Determinada pela aplicação
Método de conexão: tipo de plug-in
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Descrição	Cenário de aplicação
175×549-B-283-55S	Adaptador de distribuição de energia de 1/2 circuito	Filiais de média capacidade
175×549-B-283-55SC	Adaptador de distribuição de potência média de 1/2 circuito (fiação lateral)	ramificações (fiação lateral)

2.6.3 Adaptadores de distribuição de energia mista

Adaptadores de distribuição de energia mista permitem que circuitos ramificados de especificações diferentes estejam no mesmo módulo:

Corrente nominal: Determinada pela aplicação
Método de conexão: tipo de plug-in
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Descrição	Recurso
175×549-B - Misto - 55S	Adaptador de distribuição de energia mista	Misturado com múltiplas especificações
175×549-B - Misto - 55SC	Adaptador de distribuição de energia mista (fiação lateral)	Misturado com múltiplas especificações (fiação lateral)

2.7 Série de Medições e Exibições

Os produtos das séries de medição e exibição são usados para monitorar e exibir os parâmetros elétricos dos comutadores.

2.7.1 Série de Painéis de Medição

Painéis de medição são usados para instalar instrumentos de medição e componentes de controle:

Material: aço de alta qualidade
Tratamento de superfície: Tratamento anticorrosivo
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Descrição	Cenário de aplicação
CFBK-5	Painel de Medição	Altura 0,75U
CFBK-9	Tira de painel de plástico 1/4	Medição de tamanho pequeno
CFBK-10	Faixa de painel 1/4	Medição de tamanho pequeno
CFBK-9.1	Tira de painel de plástico 1/4	Medição de tamanho pequeno
CFBK-10.1	Tira de painel de metal 1/4	Medição de tamanho pequeno
CFBK-7	1/2 tira de painel de plástico	Medição de tamanho médio
CFBK-8	1/2 tira de painel metálico	Medição de tamanho médio
CFBK-7.1	1/2 tira de painel de plástico	Medição de tamanho médio
CFBK-8.1	1/2 tira de painel metálico	Medição de tamanho médio

2.8 Outros acessórios

Além da série principal acima, a Richge também oferece uma variedade de outros acessórios para atender às diferentes necessidades dos usuários.

2.8.1 Série de fixadores de borracha

Os fixadores de borracha são utilizados para fixar e proteger componentes elétricos:

Material: Borracha de alta qualidade
Faixa de resistência à temperatura: -40°C a +85°C
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Descrição	Cenário de aplicação
ZSQ-1	Fixador de borracha MD	Fixação de componentes

2.8.2 Série de trilhos-guia inferiores de alumínio

As guias inferiores de alumínio são utilizadas para apoiar e guiar gavetas:

Material: liga de alumínio
Tratamento de superfície: Anodização
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Descrição	Comprimento
XDG2-1	Trilho guia inferior de alumínio	375 mm

2.8.3 Série de Eixos

Os eixos são usados para conexão e transmissão:

Material: aço de alta qualidade
Tratamento de superfície: Tratamento anticorrosivo
Painéis aplicáveis: Gabinetes padrão como MNS, GCS, GCK, OKKEN, BLOKSET e 8PT

Modelo	Descrição	Tamanho
DXZ-3	SL - Eixo Guia	8×8L=150

III. Guia de seleção de produtos

3.1 Seleção dos Conectores do Circuito Principal

Os seguintes fatores devem ser considerados ao selecionar os conectores do circuito principal:

Corrente nominal: Selecione o nível de corrente nominal apropriado com base na corrente operacional máxima do circuito.
Número do pólo: Escolha 3 pólos ou 4 pólos de acordo com os requisitos do sistema.
Método de instalação: Selecione o método de instalação apropriado com base na estrutura do painel.
Classe de proteção: Escolha a classe de proteção apropriada de acordo com o ambiente da aplicação.

3.2 Seleção de Conectores de Circuito Auxiliar

Os seguintes fatores devem ser considerados ao selecionar conectores de circuito auxiliar:

Número de contatos: Selecione o número apropriado de contatos com base na complexidade do circuito de controle.
Tensão/corrente nominal: Escolha o valor nominal apropriado de acordo com os parâmetros do circuito secundário.
Método de conexão: Selecione o tipo de plug-in ou tipo de fiação lateral com base na posição de instalação.
Classe de proteção: Escolha a classe de proteção apropriada de acordo com o ambiente da aplicação.

3.3 Seleção de Mecanismos Operacionais

Os seguintes fatores devem ser considerados ao selecionar os mecanismos operacionais:

Tamanho da gaveta: Selecione o mecanismo operacional apropriado com base na altura da gaveta.
Método de operação: Escolha operação manual ou elétrica de acordo com os hábitos do usuário.
Condições ambientais: Selecione a classe de proteção apropriada de acordo com o ambiente de aplicação.

3.4 Seleção de Suportes de Barramento

Os seguintes fatores devem ser considerados ao selecionar suportes de barramento:

Tamanho do barramento: Selecione o suporte apropriado com base nas especificações do barramento.
Método de instalação: Selecione o método de instalação apropriado com base na estrutura do painel.
Tensão nominal: Escolha o nível de tensão nominal apropriado de acordo com a tensão do sistema.

4. Normas Técnicas e Certificações

Os acessórios do quadro de distribuição de baixa tensão da Richge cumprem rigorosamente os seguintes padrões e especificações:

GB/T 7251.1-2013 Equipamento de manobra e controle de baixa tensão - Parte 1: Conjuntos testados e parcialmente testados
GB/T 7251.5-2011 Equipamento de manobra e controle de baixa tensão - Parte 5: Requisitos especiais para conjuntos para distribuição de energia em redes públicas
Equipamento de manobra e controle de baixa tensão IEC 61439-1 - Parte 1: Regras Gerais
Equipamento de manobra e controle de baixa tensão IEC 61439-2 - Parte 2: Conjuntos de manobra e controle de potência
Outros padrões e especificações relevantes da indústria

V. Vantagens do produto e cenários de aplicação

5.1 Vantagens do Produto

Os acessórios do quadro de distribuição de baixa tensão da Richge têm as seguintes vantagens:

Alta qualidade: Adotando materiais de alta qualidade e processos de fabricação avançados para garantir a qualidade confiável do produto.
Design modular: Facilita a instalação, manutenção e atualização e reduz os custos do sistema.
Forte compatibilidade: Compatível com comutadores de baixa tensão de várias marcas para melhorar a flexibilidade do sistema.
Design inovador: Lançamento contínuo de novos produtos e soluções para atender às demandas do mercado.
Gama abrangente de produtos: Mais de 1.000 tipos de produtos cobrindo vários cenários de aplicação.

5.2 Cenários de Aplicação

Os acessórios do quadro de distribuição de baixa tensão da Richge são amplamente utilizados nos seguintes campos:

Sistemas de energia: Subestações, estações de distribuição, estações de comutação, etc.
Automação industrial: Sistemas de controle de automação de fábrica, equipamentos de linha de produção, etc.
Engenharia elétrica predial: edifícios comerciais, edifícios residenciais, instalações públicas, etc.
Infraestrutura: centros de transporte, instalações de conservação de água, engenharia municipal, etc.
Ambientes especiais: Minas, campos petrolíferos, indústria química, ambientes marinhos, etc.

VI. Maneiras de obter manuais de produtos

Para obter os manuais detalhados dos produtos dos acessórios do quadro de distribuição de baixa tensão da Richge, você pode usar os seguintes métodos:

Visite o site oficial da empresa: Faça login no site oficial da Richge (https://www.richgeswitchgear.com/) e encontre os manuais dos produtos relevantes na seção de suporte técnico ou centro de download.
Contate o departamento de vendas: Entre em contato com o departamento de vendas através dos dados de contato disponibilizados no site oficial para obter os manuais dos produtos.
Enviar um email: Envie um email para sales@switchgearcn.net, especificando o nome e modelo do manual do produto necessário.
Consulta online: Utilize a função de consulta online do site oficial para solicitar os manuais dos produtos.

VII. Resumo

Como fabricante profissional de acessórios para quadros de distribuição de baixa tensão, a Richge oferece uma linha abrangente de produtos, abrangendo conectores de circuito principal, conectores de circuito auxiliar, mecanismos operacionais, suportes de barramento, adaptadores de distribuição de energia, séries de medição e exibição e outras séries, com mais de 1.000 tipos de produtos. Esses produtos têm as vantagens de alta qualidade, design modular e forte compatibilidade e são amplamente utilizados em sistemas de energia, automação industrial, engenharia elétrica predial e outros campos.

A escolha dos acessórios para quadros de distribuição de baixa tensão da Richge não apenas garante acesso a produtos de alta qualidade, mas também fornece suporte técnico profissional e serviços pós-venda abrangentes, oferecendo proteção confiável para seu sistema de energia.

Para obter mais informações sobre o produto, visite o site oficial da Richge ou entre em contato com nossa equipe de vendas.
