Funções da série de disjuntores de vaccum

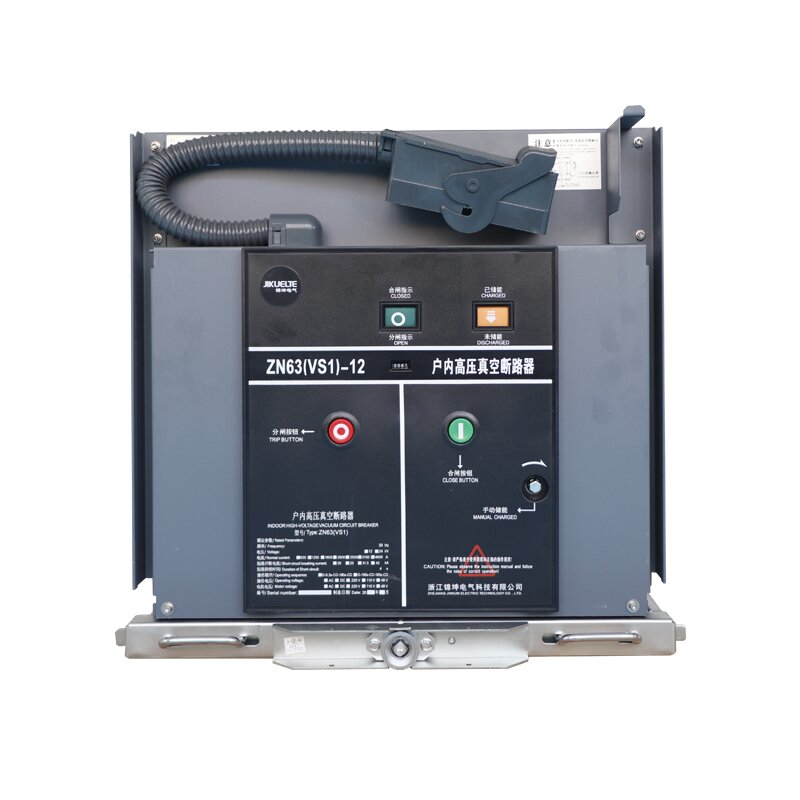

A série de chassi do disjuntor de vácuo é usada para instalar e mover disjuntores de vácuo. Como
O componente -chave conecta os disjuntores de vácuo e os armários de troca de equipamentos de energia
Com conveniência operacional, proteção de segurança, manutenção de equipamentos e adaptação ao sistema:
Estrutura:
Corpo de chassi VCB: é composto por estrutura de metal e estrutura suportada de todo o chassi
série. Tem uma certa força e estabilidade, pode suportar o peso do disjuntor de vácuo,
e verifique se ele não será deformado ou danificado durante o movimento.
Mecanismo de transmissão: transmissão de parafuso e engrenagem
Mecanismo de controle: incluindo motor de controle, controlador automático, micro -interruptor de prioridade manual,
etc. O motor de controle fornece energia para o movimento do chassi; o controlador automático
é usado para realizar o controle automático do chassi, que pode receber sinais de controle remoto ou
Comunique -se com outros dispositivos inteligentes no gabinete do comutador para realizar a troca automática
do disjuntor de vácuo em diferentes posições (como posição operacional, posição de teste,
posição de desconexão); O micro -interruptor de prioridade manual permite que o operador controla manualmente
o movimento do chassi quando necessário, e a operação manual tem prioridade sobre o
Controle automático, de modo a permitir a intervenção manual em situações ou equipamentos de emergência
comissionamento.
Mecanismo de posicionamento: é composto de mangas de posicionamento, pinos de posicionamento, etc., e é usado
para determinar com precisão a posição do disjuntor de vácuo no gabinete do comutador para
verifique se está corretamente conectado e combinado com outros componentes elétricos no interruptor
Gabinete para evitar falhas elétricas ou erros operacionais causados pelo desvio da posição.
Mecanismo de bloqueio: para garantir a segurança operacional e a operação correta do equipamento,
O chassi está equipado com dispositivos interligados. Por exemplo, o intertravamento mecânico pode
impedir que o chassi seja abalado quando o disjuntor de vácuo está no fechado
STUST, e o disjuntor está fechado quando o chassi não entrou ou saiu totalmente do
posição especificada; O intertravamento elétrico realiza funções interligadas mais complexas por
Interação do sinal com outros componentes elétricos no painel
A série de chassi do disjuntor a vácuo também é o link principal para garantir a segurança e melhorar
eficiência no sistema de energia. Através da transmissão mecânica, proteção entre bloqueio,
Controle inteligente e outras funções, ele combina o disjuntor de vácuo com o interruptor
Gabinete, desempenha um papel fundamental na geração de energia, transmissão, distribuição e outros cenários, e
Fornece suporte para a operação segura, confiável e eficiente do sistema de energia.
