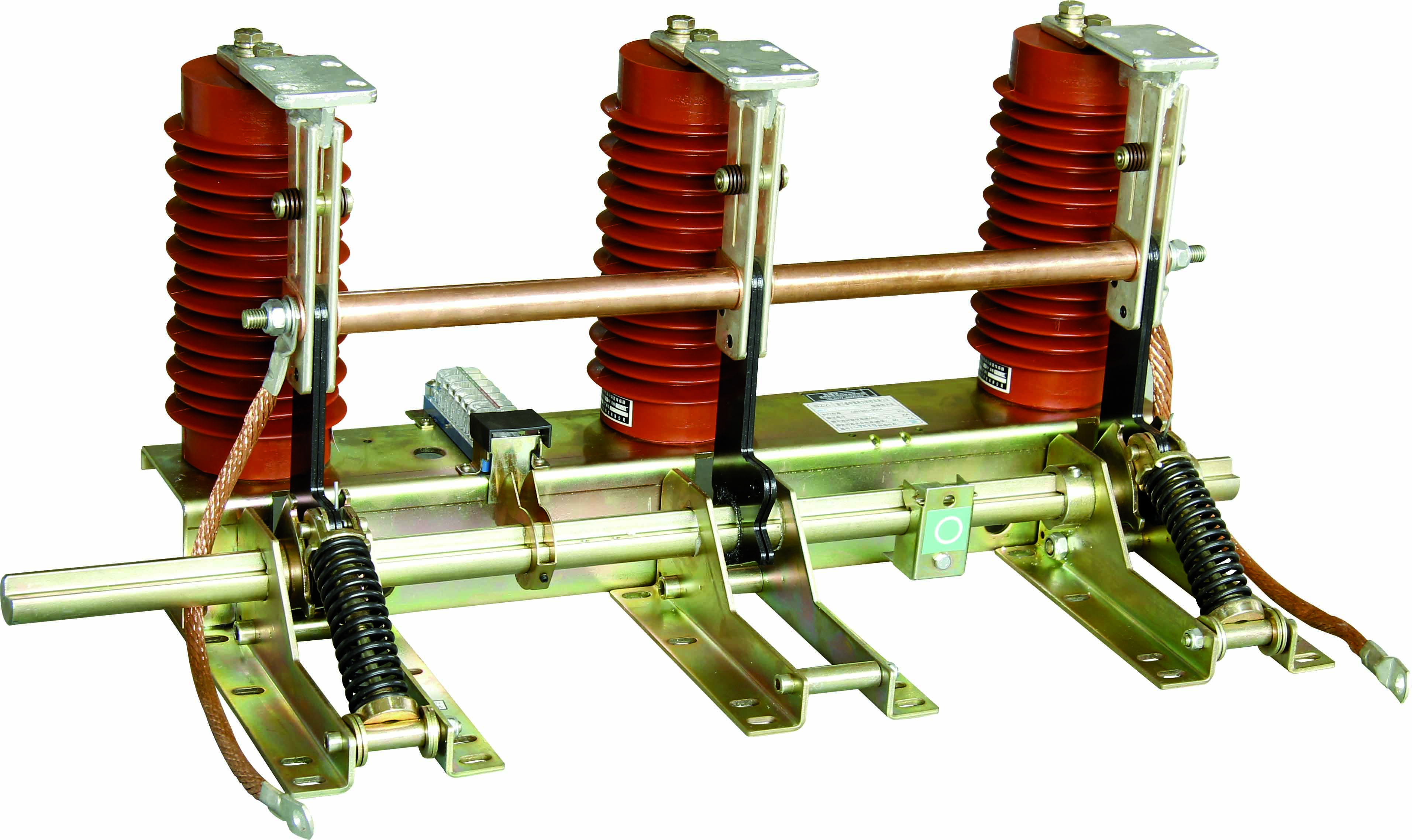

Introdução detalhada ao interruptor de aterramento interno de alta tensão com tecnologia Richge

    Com base na base de negócios da Richge Technology na área de acessórios de comutadores de alta tensão (anteriormente com foco em peças de isolamento de alta tensão, componentes de interruptores de aterramento, etc.), seus produtos de interruptores de aterramento de alta tensão internos são posicionados como equipamentos de segurança essenciais para sistemas de energia com níveis de tensão de 12kV ~ 40,5kV. Eles são usados ​​​​principalmente em subestações internas, salas de distribuição de energia e quadros de distribuição de alta tensão para atender às necessidades de proteção de aterramento durante a manutenção do equipamento. Os produtos estão em conformidade com os padrões da indústria, como T/ZZB 2173-2021 "Interruptor de aterramento CA de alta tensão interno de 12kV ~ 40,5kV". A seguir está uma introdução detalhada das dimensões principais do produto:

I. Visão geral do produto e posicionamento central

    A chave de aterramento interna de alta tensão Richge é um dispositivo de aterramento de segurança mecânico, classificado como uma chave de isolamento. Sua principal função é formar um circuito de aterramento confiável entre o equipamento a ser mantido e a rede elétrica durante a manutenção de equipamentos de alta tensão (como disjuntores, transformadores, quadros de distribuição), liberar cargas residuais e fornecer um "ponto de desconexão óbvio" para evitar choques elétricos pessoais ou danos ao equipamento causados ​​por fornecimento de energia inesperado.

• Cobertura de tensão: 12kV, 24kV, 40,5kV (adaptando-se aos principais sistemas de energia interna de média tensão);

• Adaptação de frequência: 50Hz (compatível com padrões de sistemas de energia domésticos);

• Principais vantagens: Forme sinergia técnica com acessórios de chave de alta tensão Richge (como pilares isolantes, mecanismos de operação), com estrutura compacta, operação flexível e resistência a ambientes agressivos (adaptando-se a cenários internos complexos, como poeira, flutuações de temperatura e umidade).

II.Principais parâmetros técnicos (em conformidade com o padrão T/ZZB 2173-2021)

    De acordo com a classificação do nível de tensão, os principais parâmetros técnicos são mostrados na tabela a seguir, que também atendem aos requisitos básicos de GB/T 1985-2014 "Interruptores de isolamento CA de alta tensão e interruptores de aterramento":

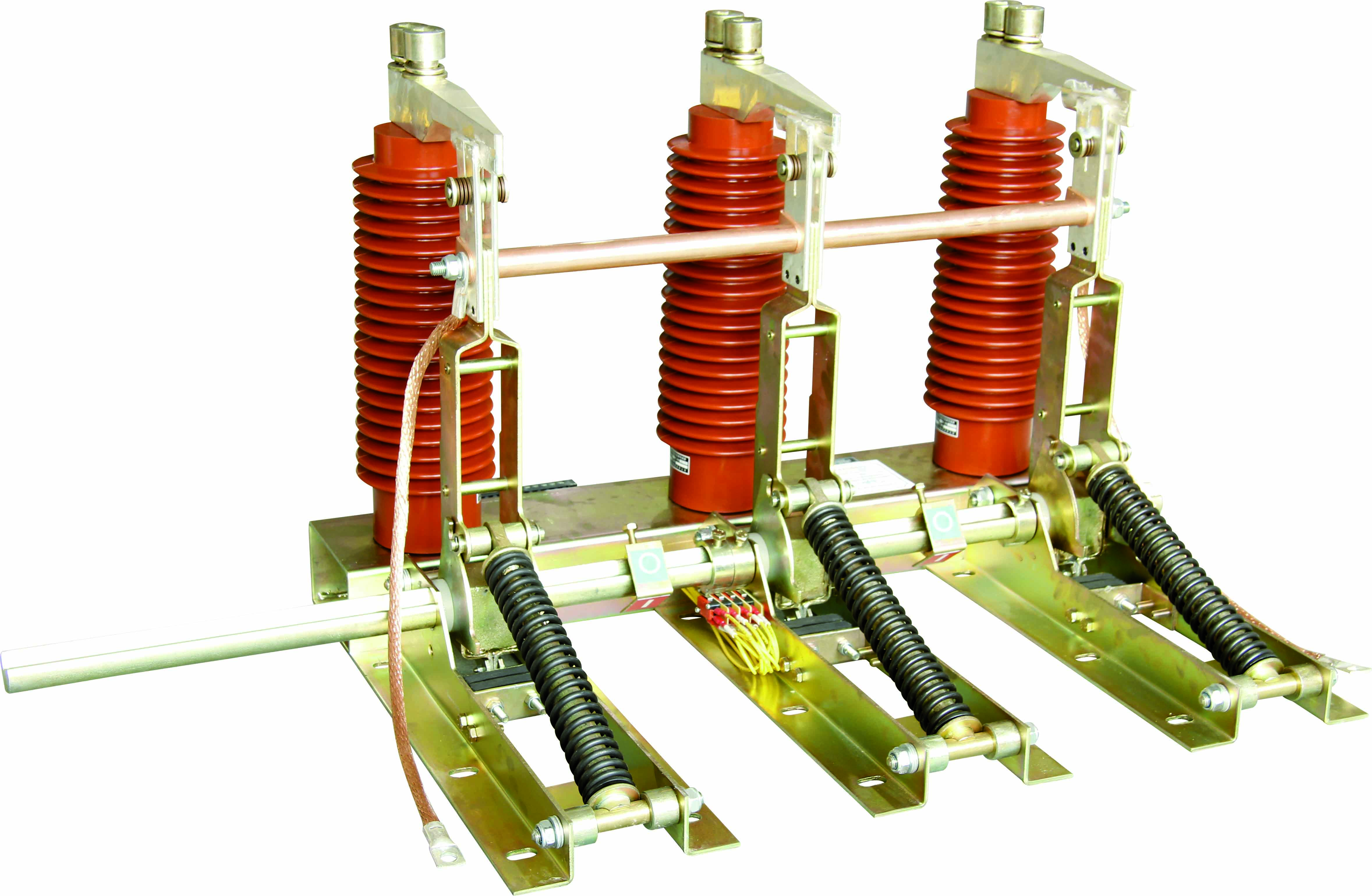

III. Projeto Estrutural e Princípio de Funcionamento

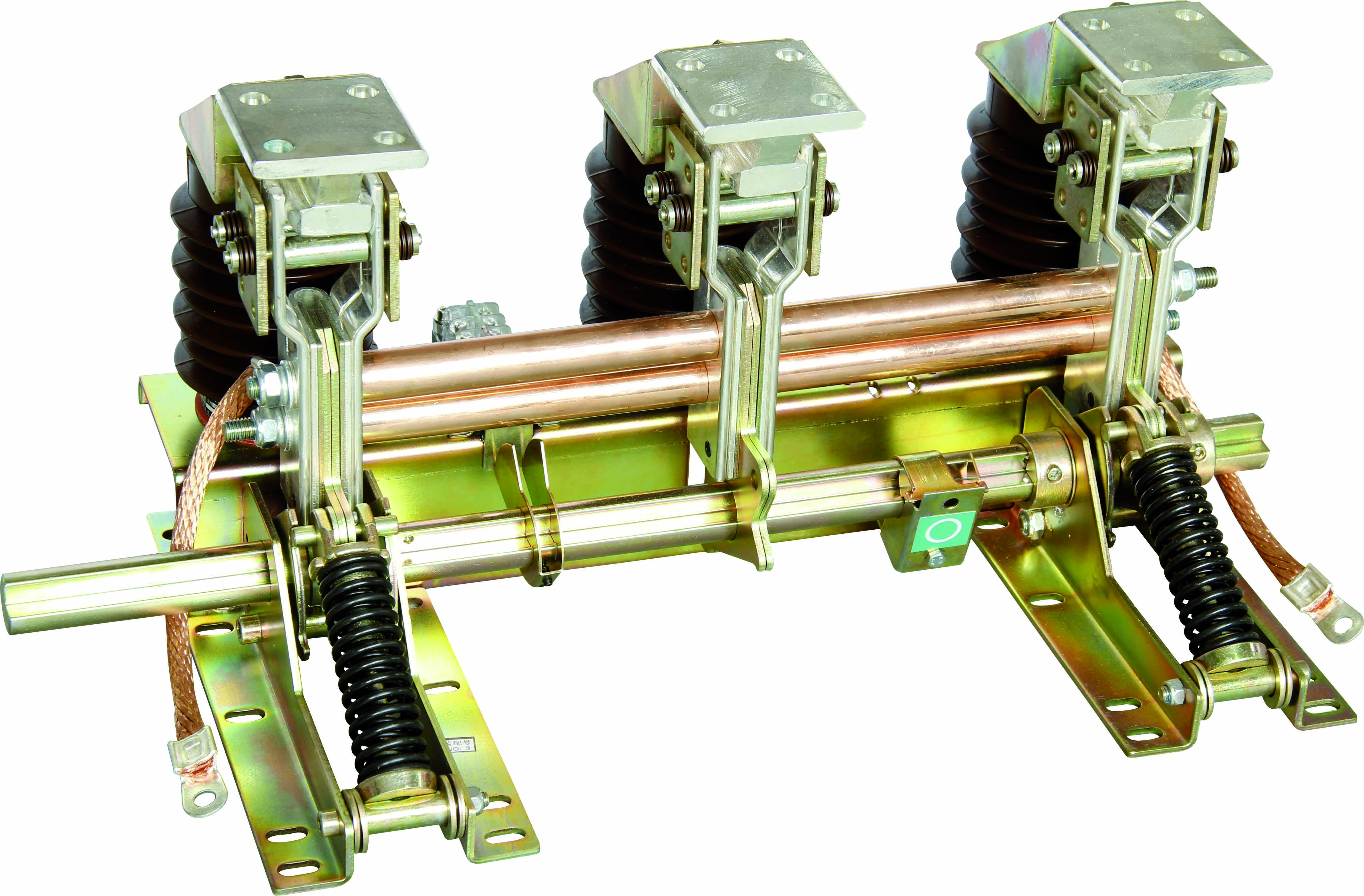

3.1 Estrutura Central (Design Modular para Fácil Instalação e Manutenção)

    Referindo-se à arquitetura industrial madura e combinando com as vantagens do processo acessório da Richge, o produto é composto principalmente pelos seguintes componentes:

• Suporte: Formado por dobra a frio e soldagem de chapas finas de aço, com tratamento anticorrosivo superficial (galvanização/pulverização) para garantir resistência estrutural;

• Conjunto de faca de aterramento: trefilação a frio de cobre vermelho T2, dureza da camada prateada de contato ≥HV120 (reduzindo a resistência de contato e melhorando a resistência à corrosão);

• Contato Estático: Com design de flange em ponta de faca, cooperando com a mola prato para obter contato confiável e evitar aquecimento solto;

• Mecanismo de Operação: Suporta modos duplos manual/elétrico (o modelo elétrico inclui unidade de acionamento motorizado), integrado com estrutura de armazenamento de energia com mola de pressão;

• Componentes de Isolamento: Isoladores de resina epóxi adotam processo de moldagem por compressão automática APG (alta resistência de isolamento, baixa descarga parcial);

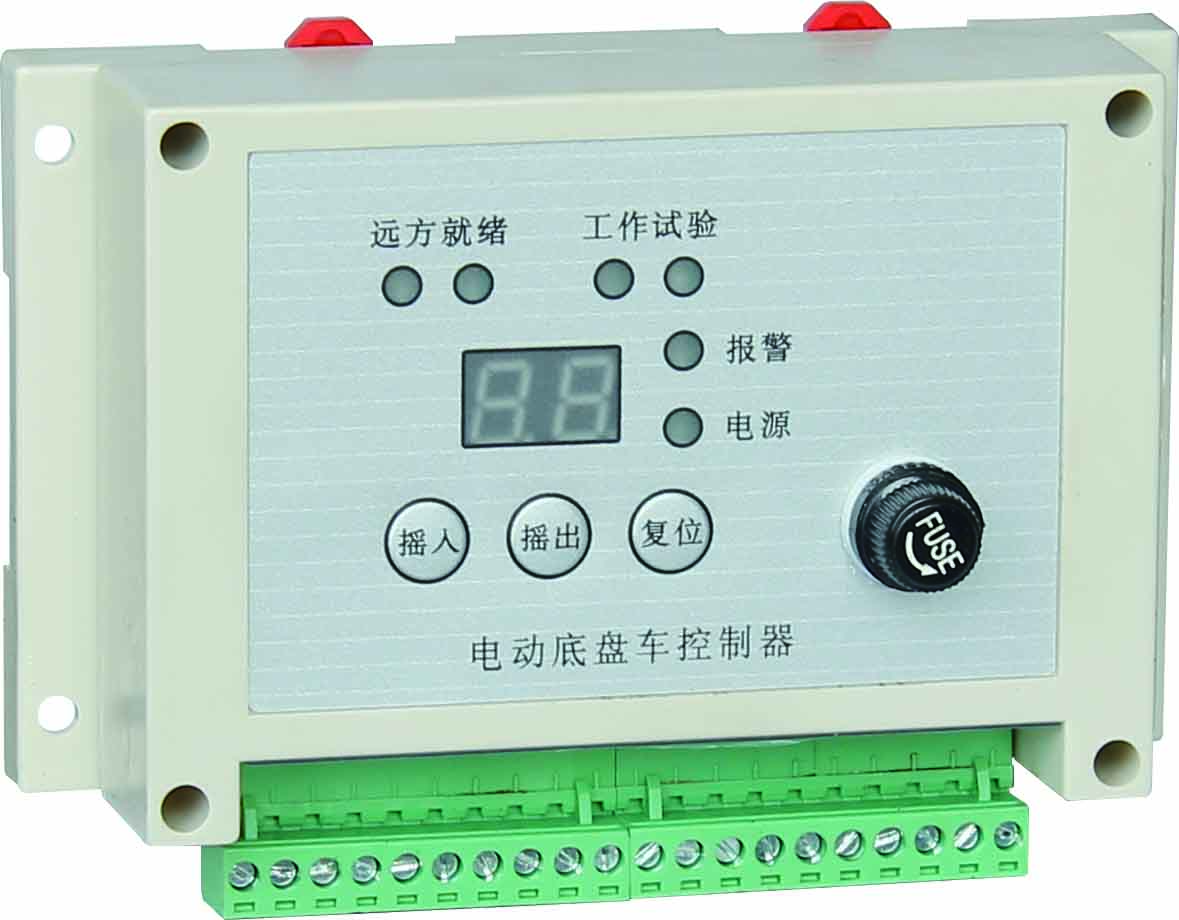

• Módulo de Controle Inteligente (Opcional): Inclui proteção contra travamento do motor (≥5 vezes a corrente nominal), proteção contra limite de tempo de operação, proteção contra flutuação de tensão (80%-120% do valor nominal), grau de proteção IP3X;

• Componentes Auxiliares: Manga condutiva (isolamento de isolamento), conexão flexível (compensa erro de instalação), sensor de posição (feedback de estado de abertura e fechamento).

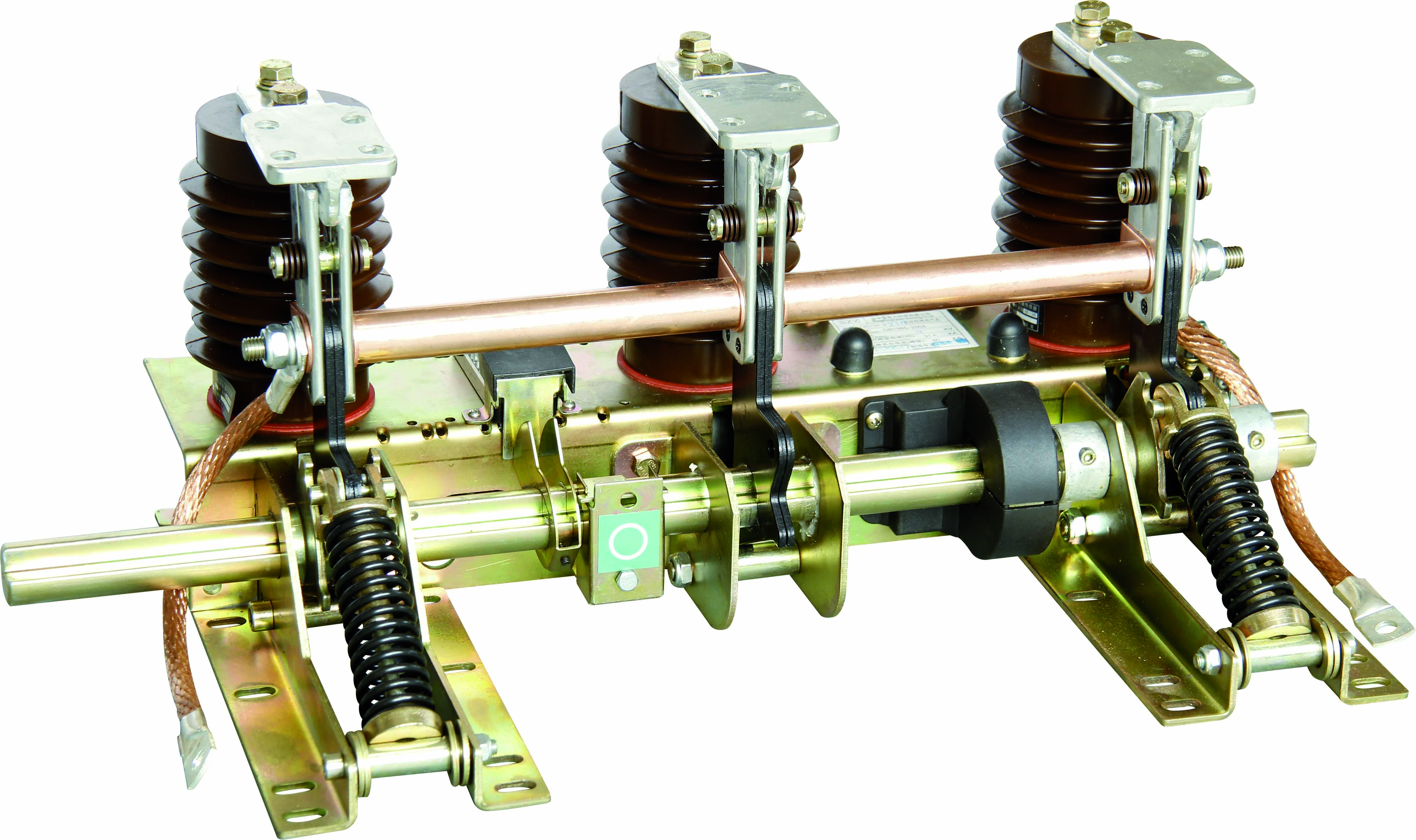

3.2 Princípio de funcionamento (impulsionado pelo armazenamento de energia da mola de pressão, independente da velocidade de operação manual)

(1) Operação de Fechamento

1. Acione manualmente/eletricamente o mecanismo de operação, o torque é transmitido ao eixo principal, superando o torque de resistência para fazer o braço da manivela girar;

2. A haste de operação da faca de aterramento passa pelo ponto morto da mola de pressão e a mola de pressão libera energia instantaneamente para empurrar a faca de aterramento para fechar rapidamente;

3. Depois de fechar no lugar, a faca de aterramento fica em contato próximo com o flange de contato estático através da mola prato para formar um circuito de aterramento confiável.

(2) Operação de Abertura

1. O mecanismo operacional aplica torque reverso e o eixo principal supera o torque principal e a força da mola para fazer o braço da manivela girar em reversão;

2. A mola de pressão da faca de aterramento passa novamente pelo ponto morto para completar o armazenamento de energia (preparação para o próximo fechamento);

3. Após a abertura no local, a distância de abertura atende aos requisitos padrão, formando um isolamento elétrico óbvio.

4. Funções principais e cenários de aplicativos

4.1 Funções Básicas de Segurança

1. Proteção de intertravamento forçado: Realize o intertravamento mecânico/elétrico com a chave principal do quadro de distribuição de alta tensão (quando a chave principal não está aberta, a chave de aterramento não pode ser fechada; quando a chave de aterramento está fechada, a chave principal não pode ser fechada) para evitar operação incorreta;

2. Liberação de carga residual: Descarregue rapidamente as cargas residuais no equipamento após o aterramento para evitar choque eletrostático durante a manutenção;

• Componentes de Isolamento: Isoladores de resina epóxi adotam processo de moldagem por compressão automática APG (alta resistência de isolamento, baixa descarga parcial);

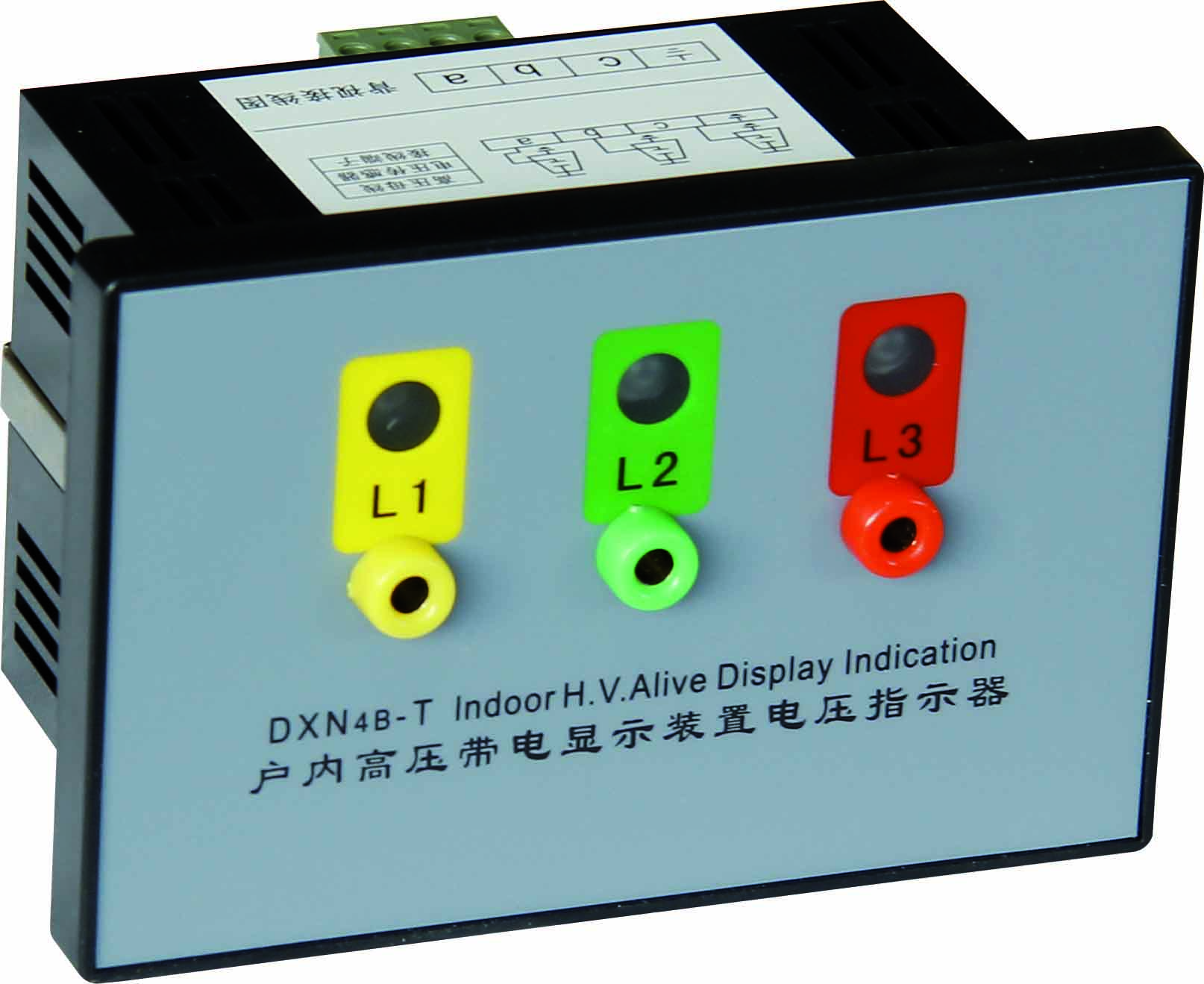

4. Visualização do estado: Equipado com indicação mecânica de posição (marcas claras de abertura/fechamento), dispositivo de exibição ao vivo opcional (em conformidade com os regulamentos DL408-91).

4.2 Cenários Típicos de Aplicação

• Subestações Internas: Utilizadas com disjuntores de 12kV~40,5kV e chaves seccionadoras para aterramento de manutenção de barramentos e transformadores;

• Combinação de quadros de alta tensão: Forme “sinergia de alta-baixa tensão” com acessórios de quadros de baixa tensão Richge, adaptando-se a MNS, GCS e outros gabinetes, como componentes de aterramento de manutenção para gabinetes de saída e gabinetes de medição;

• Padrão de teste: GB/T 14598.26-2015 "Compatibilidade eletromagnética - Técnicas de teste e medição - Teste de imunidade a descargas eletrostáticas" (teste EMC), teste de névoa salina (verificação de três provas).

• Novos Cenários Energéticos: Aterramento seguro de dispositivos internos de distribuição de energia (como quadros de distribuição de 35kV) em estações de reforço de energia fotovoltaica/eólica.

Tensão de impulso de raio (kV, pico)

5.1 Principais Requisitos de Instalação

1. Adaptação da Fundação: O erro de nivelamento da superfície de instalação ≤1mm/m, e a resistência do circuito de aterramento ≤0,5Ω (deve ser conectado de forma confiável à grade de aterramento da estação);

2. Cooperação de intertravamento: Certifique-se de que o mecanismo de intertravamento com a chave principal do quadro opere suavemente e sem emperrar (recomenda-se o uso de acessórios de intertravamento originais Richge para melhor compatibilidade);

3. Fiação Elétrica: A conexão da linha de controle do modelo elétrico deve estar de acordo com o nível de tensão (como AC220V/DC220V), e o torque de aperto dos terminais de fiação atende aos requisitos do manual;

4. Teste de aceitação: Após a instalação, é necessário testar o assincronismo de abertura e fechamento, resistência do circuito e desempenho de isolamento (tensão suportável de frequência de potência, teste de descarga parcial).

5.2 Manutenção regular e solução de problemas

(1) Ciclo de Manutenção e Conteúdo

(2) Solução de problemas comuns

• Bloqueio de fechamento: Verifique se a conexão entre o braço da manivela e o eixo principal está frouxa ou se o contato está deformado (peças deformadas precisam ser substituídas);

• Resistência de Contato Excessiva: Polir a camada de óxido de contato, complementar o revestimento de prata (ou substituir o conjunto de contato);

• Falha na Operação Elétrica: Verifique se a proteção de travamento do motor está acionada (o controlador precisa ser reinicializado), ou se a engrenagem motriz está desgastada;

• Descarga Parcial Excessiva: Limpe a mancha de óleo na superfície das peças de isolamento, verifique se o isolador apresenta trincas (substitua o isolador se necessário).

VI. Conformidade Padrão e Compromisso de Qualidade

6.1 Padrões de Conformidade

• Padrão de grupo: T/ZZB 2173-2021 "Interruptor de aterramento CA de alta tensão interno de 12kV~40,5kV";

• Norma Nacional: GB/T 1985-2014 "Interruptores de isolamento CA de alta tensão e interruptores de aterramento", GB/T 11022-2020 "Requisitos técnicos comuns para padrões de equipamentos de manobra e controle de alta tensão";

• Padrão de teste: GB/T 14598.26-2015 "Compatibilidade eletromagnética - Técnicas de teste e medição - Teste de imunidade a descargas eletrostáticas" (teste EMC), teste de névoa salina (verificação de três provas).

6.2 Compromisso de Qualidade

• Período de Garantia do Produto: 1 ano (excluindo danos humanos ou força maior);

• Garantia de Vida: Quando a vida mecânica atinge a Classe M2 (10.000 vezes), o desempenho chave ainda atende aos requisitos padrão;

• Suporte de serviço: Fornece orientação de instalação, treinamento de manutenção e fornecimento de peças de reposição (o suporte pode ser obtido através do site oficial da Richge ou do atendimento ao cliente).

VII. Maneiras de obter informações detalhadas

    Para obter o manual completo do produto da chave de aterramento interna de alta tensão da Richge Technology (incluindo parâmetros específicos do modelo, desenhos de instalação, relatórios de teste), você pode usar os seguintes métodos:

1. Visite o site oficial da Richge (www.richgeswitchgear.com) e consulte a seção "Produtos de alta tensão" ou "Download técnico";

2. Entre em contato com o departamento de vendas da Richge (WhatsAPP: +86 189 5893 8078) e explique os requisitos (como nível de tensão, se é necessário controle elétrico);

• Padrão de grupo: T/ZZB 2173-2021 "Interruptor de aterramento CA de alta tensão interno de 12kV~40,5kV";
