Introdução detalhada ao disjuntor SF6 da Richge Technology

    A Richge Technology concentra-se principalmente na fabricação de acessórios para quadros de distribuição de baixa tensão, componentes de quadros de distribuição de alta tensão e séries de disjuntores internos/externos. A seguir é apresentada uma introdução profissional aos disjuntores SF6 para referência.

I. Visão geral básica do disjuntor SF6

    O disjuntor SF6 é um disjuntor de alta tensão que utiliza gás hexafluoreto de enxofre (SF6) como meio de isolamento e extinção de arco, amplamente utilizado nas áreas de transmissão e distribuição de sistemas de energia.

Recursos principais:

• Excelente desempenho de isolamento: A resistência de isolamento do gás SF6 é 2,5-3 vezes maior que a do ar, o que pode reduzir significativamente o volume do equipamento.

• Capacidade superior de extinção de arco: Alta condutividade da coluna de arco, curto tempo de arco (2-2,5 ciclos) e grande capacidade de interrupção (até 80kA).

• Sem risco de incêndio: o gás SF6 não é inflamável e apresenta alta segurança.

• Longa vida útil: A vida elétrica pode chegar a mais de 25 anos, com longo ciclo de manutenção e frequência de manutenção reduzida.

II. Princípio de funcionamento e estrutura

2.1 Princípio de Funcionamento

Mecanismo de extinção de arco:

1. Durante a abertura, os contatos móveis e estáticos se separam para gerar um arco, que faz com que o gás SF6 se decomponha em átomos S, F e íons positivos/negativos em alta temperatura.

2. As moléculas do gás SF6 capturam elétrons livres para formar íons negativos, reduzindo a condutividade da coluna do arco e acelerando a extinção do arco.

3. Após a extinção do arco, o gás restaura seu estado de isolamento original.

Circulação de Gás:Adotando o princípio do tipo de gás de pressão ou do tipo de autoenergia, o fluxo de gás é gerado através do pistão ou da energia do arco para extinguir rapidamente o arco e restaurar o isolamento.

2.2 Estrutura Principal

III. Tipos e parâmetros técnicos de disjuntores SF6 produzidos pela Richge Technology

3.1 Tipos Principais

1. Classificado por estrutura:

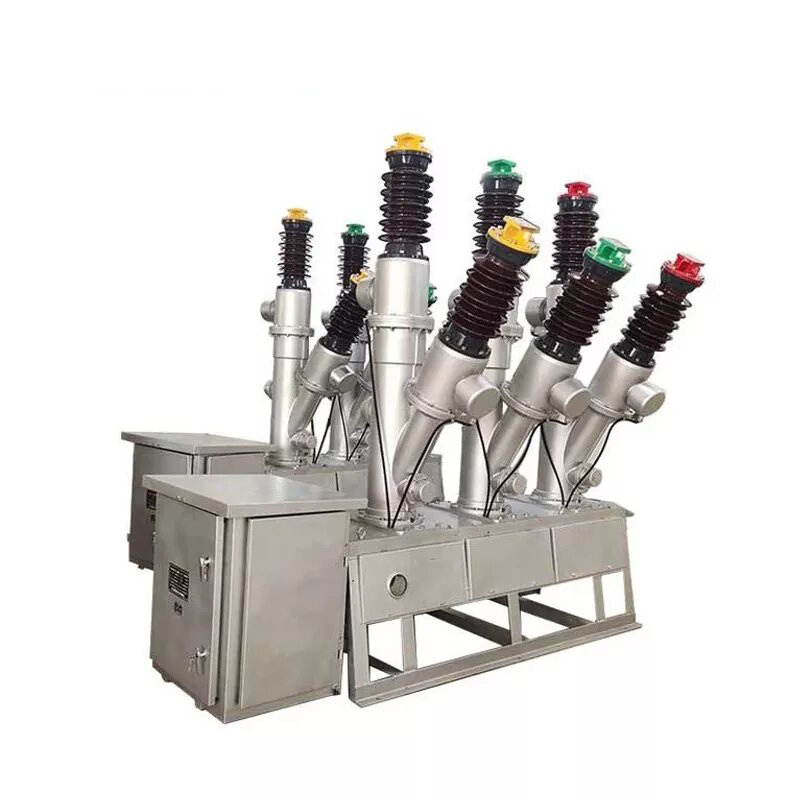

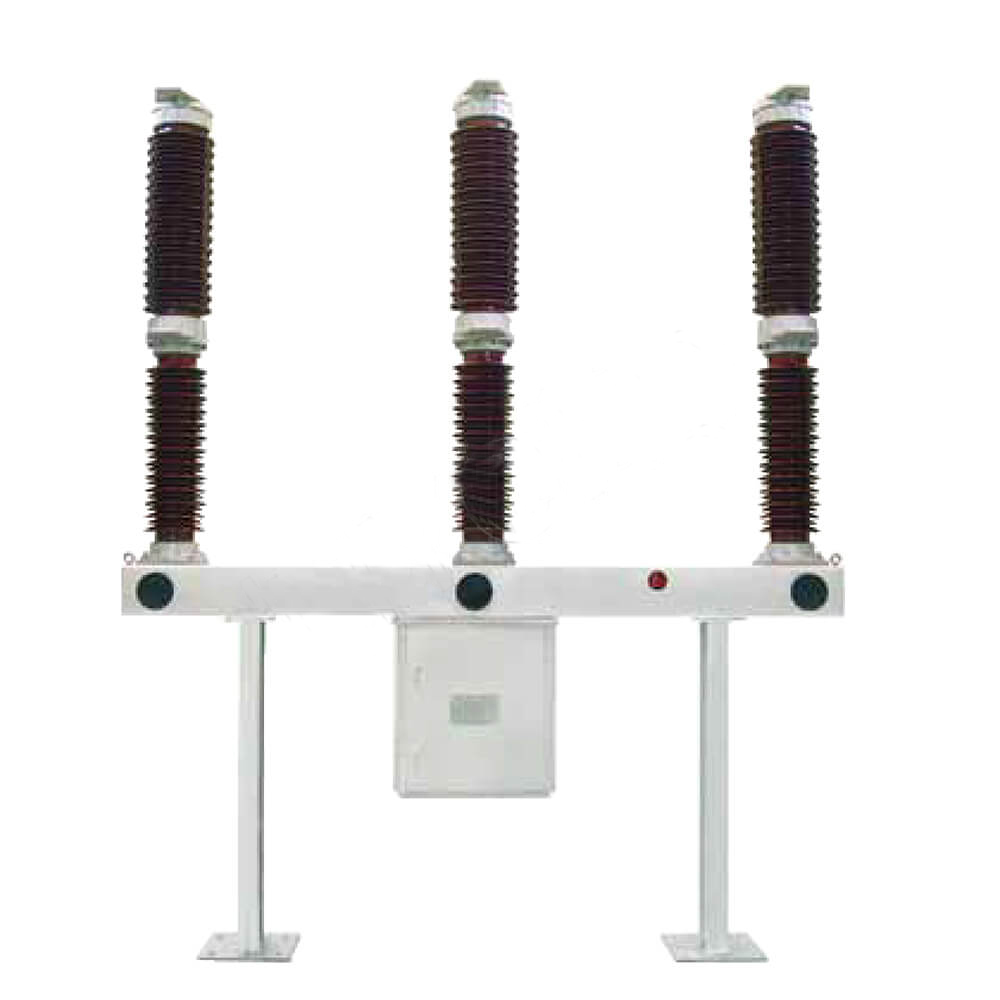

• Tipo coluna de porcelana: Trifásica independente, grande volume, adequada para ambientes externos (como tipo FA4-550)

• Tipo de tanque (tipo tanque de piso): Tanque comum trifásico, estrutura compacta, bom desempenho sísmico, fácil manutenção

• Disjuntor em equipamento elétrico combinado GIS: Integrado com seccionador, chave de aterramento, etc. em um invólucro selado

2. Classificado pelo método de extinção de arco:

• Tipo de pressão única: Apenas uma pressão dentro da câmara de extinção de arco, estrutura simples, amplamente utilizada

• Tipo de pressão dupla: Com câmaras de ar de alta e baixa pressão, melhor desempenho de extinção de arco, mas estrutura complexa

3.2 Parâmetros Técnicos Principais

4. Vantagens e cenários de aplicação do disjuntor SF6

4.1 Vantagens do Produto

1. Excelente desempenho de interrupção: pode extinguir arcos rapidamente, dificilmente gerar sobretensão de corte e proteger equipamentos e linhas

2. Alta confiabilidade: A estrutura selada reduz o impacto do ambiente externo, adequada para diversas condições climáticas adversas

3. Baixo ruído: o ruído de operação é inferior a 85dB, melhorando o ambiente de trabalho

4. Pequena área útil: Estrutura compacta, especialmente adequada para subestações urbanas e locais com espaço limitado

5. Alto nível de inteligência: pode integrar sistema de monitoramento para monitorar em tempo real a densidade do gás, temperatura e status de operação

4.2 Cenários de Aplicação

• Sistema de transmissão de energia: Proteção e controle de linhas de transmissão de ultra-alta tensão de 500kV e acima

• Subestação: Utilizada como equipamento de proteção para transformadores principais e barramentos

• Rede elétrica industrial: Distribuição de energia de alta tensão para centrais elétricas auto-alimentadas em grandes fábricas, minas, etc.

• Nova ligação à rede energética: Equipamentos de proteção para estações de reforço em parques eólicos e centrais fotovoltaicas

• Rede elétrica urbana: componente central do painel GIS compacto

V. Pontos de Instalação e Manutenção

5.1 Requisitos de Instalação

1. Preparação da fundação:

• Erro de nivelamento <1 mm/m para garantir a estabilidade do equipamento

• Sistema de aterramento perfeito, resistência de aterramento <0,5Ω

2. Tratamento de gases:

• Detecção de vazamento de gás antes da instalação, a taxa anual de vazamento deve ser <1‰

• Evacue abaixo de 133Pa e mantenha por mais de 2 horas, depois preencha com gás SF6 qualificado após confirmar que não há vazamento

• A pressão de enchimento de gás segue rigorosamente os requisitos do manual do produto, erro controlado dentro de ±0,02MPa

3. Ajuste do mecanismo:

• Horário de abertura e fechamento e ajuste de sincronização atendem aos requisitos técnicos

• O mecanismo operacional é flexível sem emperrar

• A chave auxiliar comuta com precisão com feedback de sinal normal

5.2 Métodos de Manutenção

Itens de inspeção regular:

Manutenção especial:

• Reabastecimento de gás: Quando a pressão cair para o valor de alarme (geralmente 0,05 MPa abaixo da pressão nominal), reabasteça o gás em tempo hábil

• Substituição de gás: Após interromper a corrente de falha grave, verifique a qualidade do gás e substitua se necessário

• Calibração do relé de densidade: Realize a calibração a cada 2-3 anos

VI. Precauções e medidas de segurança

1. Características do gás SF6:

• O SF6 puro não é tóxico, mas os produtos de decomposição do arco (como SO2, HF) são tóxicos, portanto a ventilação é necessária durante a manutenção

• Evite o contato do gás com a pele e o trato respiratório, use equipamento de proteção se necessário

2. Segurança de manutenção:

• Primeiro é necessário desligar a energia, verificar se não há eletricidade e aterrar antes da manutenção

• Reduza a pressão para pressão manométrica zero antes de liberar gás SF6

• Ventilação forçada por mais de 15 minutos após a abertura do equipamento para garantir a exaustão do gás interno

3. Requisitos de proteção ambiental:

• O SF6 é um forte gás de efeito estufa (valor GWP 23.900), portanto as emissões devem ser rigorosamente controladas

• Os gases residuais devem ser reciclados e tratados e não devem ser descarregados diretamente na atmosfera

VII. Resumo

    Com seu excelente desempenho de isolamento e extinção de arco, o disjuntor SF6 tornou-se a escolha principal de comutadores de alta tensão em sistemas de energia modernos, especialmente adequado para cenários de transmissão e distribuição de energia de grande capacidade e alto nível de tensão.

Sobre a tecnologia Richge:

• A empresa produz principalmente acessórios para quadros de distribuição de baixa tensão (tais como conectores de circuito principal, conectores de circuitos auxiliares, mecanismos de operação, etc.), componentes de quadros de manobra de alta tensão (tais como peças de isolamento, interruptores de aterramento, mecanismos de intertravamento, etc.) e séries de disjuntores internos/externos.

• Para conhecer a linha completa de produtos Richge, recomenda-se visitar seu site oficial (www.richgeswitchgear.com) ou entrar em contato com seu departamento de vendas (WhatsAPP: +86 189 5893 8078)
