Conector de entrada (Jaws Upstream 3p 630a) Funções
É os principais componentes elétricos na área de comutação de baixa tensão R-Okken, principalmente em Main
alimentador de energia do circuito; Trabalhando com o barramento, soquetes de saída, etc., o fim de entrada
está conectado à extremidade superior do interruptor para realizar a fonte de alimentação do circuito principal. Isso é
também link importante na transmissão de energia que conecta o barramento e o interno
circuito da unidade de gaveta, garantindo a distribuição ordenada de energia na distribuição
sistema.

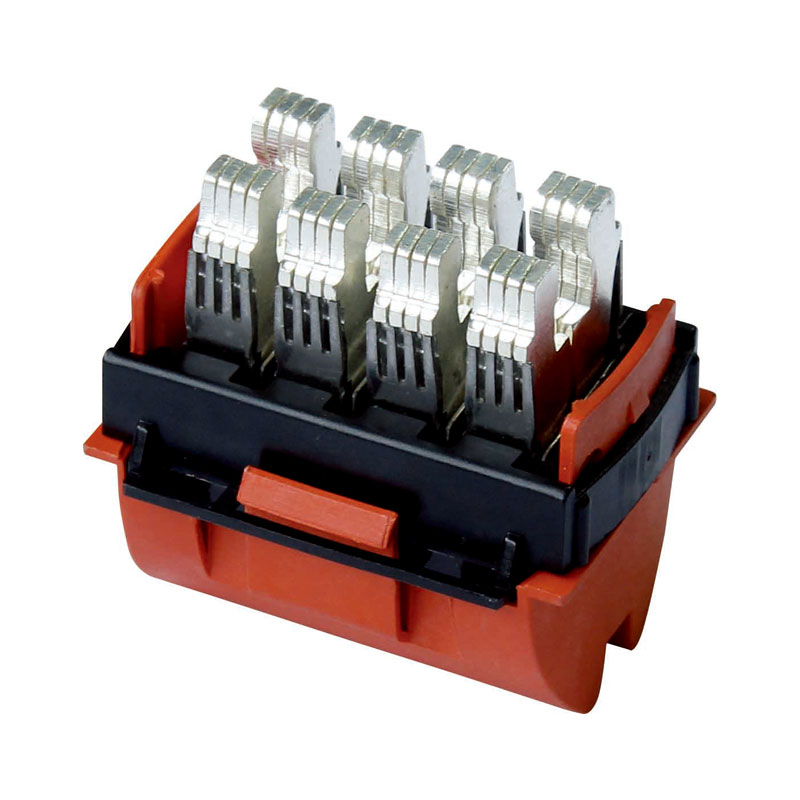

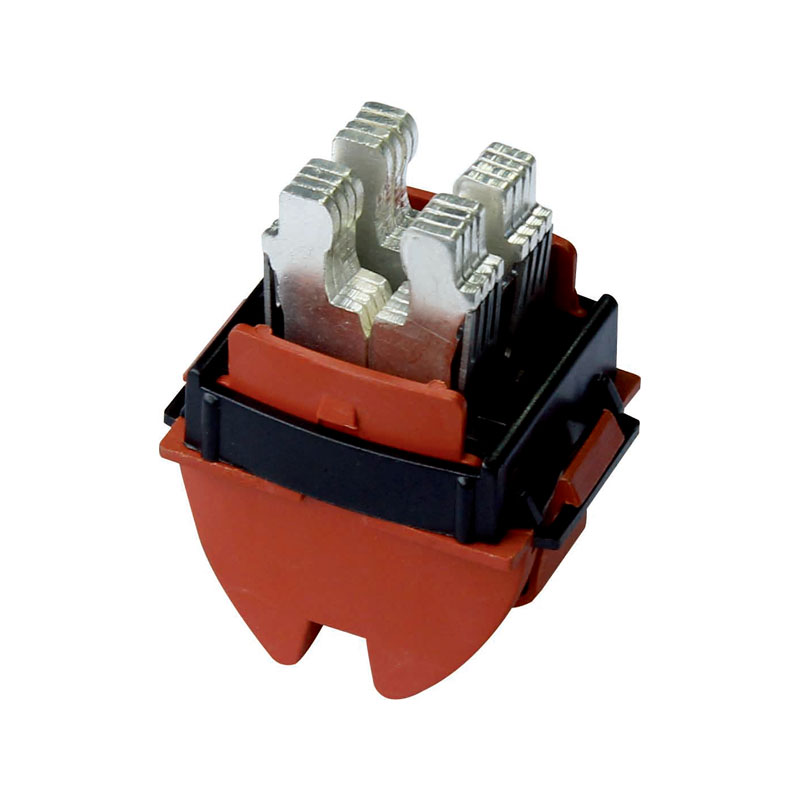

R-OKKEN CONECTOR INSCUNDO (MAIXAS UPSTREAM 3P 630A) Designs de estrutura como Bellows
Contato condutor do plugue: Feito em cobre com revestimento de prata, o cobre tem excelente elétrico elétrico
e condutividade térmica. O revestimento de prata melhora ainda mais a condutividade elétrica e
reduz a resistência ao contato. Também aumenta a capacidade de antioxidação, reduz o contato ruim
causado pela oxidação e garante a corrente de transmissão estável (630a).
Spring: Folha de mola reta é definida entre o lado externo da folha condutiva do plugue
e o suporte fixo, formando uma força de prensagem entre as folhas condutoras de plugue emparelhadas
Para garantir um bom contato entre o plugue e o soquete. E feito por aço inoxidável
que boa elasticidade e condutividade.
Suporte fixo: usado para consertar a folha condutora e a folha de mola do plugue, forneça
Suporte e posicionamento mecânico e garantir a estabilidade estrutural do plugue. Ele usa
Um novo material PA (poliamida) com um ponto de fusão alto e excelente resistência ao calor, óleo
resistência e resistência ao envelhecimento. Pode funcionar de forma estável por um longo tempo no complexo
ambiente dentro do gabinete de distribuição (uma certa temperatura, possível poluição do óleo,
etc.) e o nível de proteção pode ser adaptado a diferentes cenários (quando plugues semelhantes
pode atingir o IP67, à prova de poeira e à prova d'água, os detalhes específicos estão sujeitos ao real
produto).
O princípio de trabalho do gabinete de distribuição de baixa tensão de Schneider Okken 3p 630a
Produzido pela Richge Technology é o seguinte: O pino cilíndrico coopera com o plugue
Folha condutiva para resolver a necessidade da expansão da folha condutiva do plugue e da mola
para fornecer pressão ao conectar -se ao barramento. Os dois trabalham juntos para
reduzir o fricção da expansão do conector, evitando danos ao barramento devido a
pressão da mola durante o processo dinâmico do plugue sendo inserido no barramento
(AVC eficaz de 10 a 12 mm); No estado estático, verifique se a pressão de contato de cada conjunto de
Springs atinge 75-95N, garantindo a estabilidade e a confiabilidade da conexão e fazendo
A transmissão atual mais suave.
