A Parafuso de anel de fixação do painelé um componente de fixação utilizado em conjuntos de manobra. A seleção de uma peça adequada requer atenção às especificações de rosca, geometria de montagem, tratamento de material e superfície, requisitos mecânicos e compatibilidade com a estrutura pretendida do gabinete. Um processo de seleção estruturado ajuda os fabricantes de equipamentos e as equipes de manutenção a reduzir erros de montagem, simplificar a inspeção e oferecer suporte a uma qualidade de instalação consistente.
Escolha uma seção para ir diretamente para as informações que você precisa.

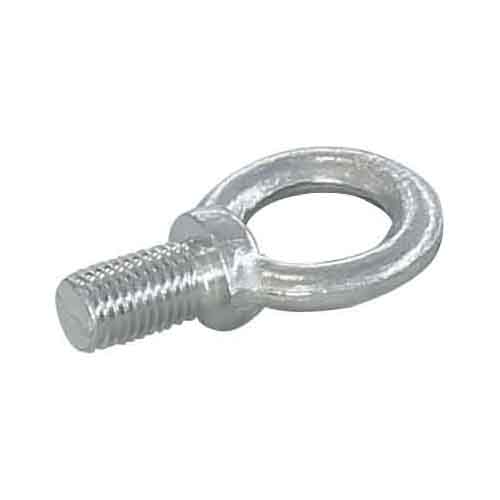

Referência do produto: parafuso de anel para aplicações de montagem e fixação de quadros de distribuição.
Os gabinetes elétricos contêm múltiplas peças interconectadas, incluindo placas de montagem, suportes estruturais, mecanismos operacionais, tampas e outros acessórios. Cada ponto de fixação deve atender aos requisitos mecânicos do conjunto no qual está instalado.
Um parafuso tipo anel pode servir como ponto de fixação ou montagem, dependendo do seu design e da aplicação pretendida pelo fabricante do equipamento. A geometria do anel, a seção roscada e as superfícies de contato devem ser avaliadas em conjunto, em vez de tratadas como características intercambiáveis.
Antes de selecionar um componente, determine se ele fixa uma peça estrutural, suporta um acessório, fornece um ponto de montagem ou executa outra função definida. Fixadores de aparência semelhante podem ter requisitos de carga e arranjos de instalação diferentes.
Revise o desenho de montagem do gabinete e a posição dos componentes. Confirme se o fixador interage com um furo roscado, porca, suporte, painel ou outro elemento de montagem. Esta etapa simples ajuda a evitar incompatibilidades durante a montagem.
Os projetos dos painéis variam de acordo com a arquitetura do gabinete e o fabricante. Um componente usado em uma montagem não deve ser automaticamente considerado compatível com outra, mesmo quando as formas externas parecerem semelhantes.
Para equipamentos com numeração de peça estabelecida, verifique a designação original e a revisão antes de solicitar hardware de reposição.
A compatibilidade dimensional é uma das primeiras verificações técnicas a serem concluídas. Um fixador pode parecer adequado, mas ainda assim não consegue encaixar corretamente, assentar na posição necessária ou fornecer contato adequado com a estrutura de montagem.
As tolerâncias de fabricação afetam o ajuste e a consistência da montagem. A folga excessiva pode permitir movimentos indesejados, enquanto um ajuste excessivamente apertado pode complicar a instalação ou danificar as roscas correspondentes. A tolerância aceitável depende do projeto e da especificação de engenharia aplicável.
Quando os desenhos fornecerem tolerâncias dimensionais, use-as como critérios de aceitação. Evite confiar apenas na comparação visual ou na medição feita de um componente desgastado.
A seleção do material deve refletir a função mecânica do fixador e o seu ambiente operacional. O metal base, o processo de fabricação e o tratamento de superfície podem afetar a resistência, o comportamento à corrosão, a resistência ao desgaste e a compatibilidade com os componentes adjacentes.
Os fixadores de aço podem ser apropriados quando o projeto exigir resistência mecânica definida. O aço inoxidável pode ser considerado quando a resistência à corrosão é importante, desde que suas propriedades mecânicas e compatibilidade atendam aos requisitos da aplicação. Outros materiais ou acabamentos podem ser especificados para sistemas de gabinete específicos.
Nenhum material deve ser selecionado apenas com base em um rótulo geral. O grau, o tratamento térmico quando aplicável, as especificações do revestimento e as propriedades mecânicas exigidas devem ser verificados em relação ao uso pretendido.
Os acabamentos superficiais podem ajudar a proteger um componente contra corrosão e exposição ambiental. No entanto, o desempenho depende do tratamento especificado, da espessura do revestimento, do processo de preparação e das condições de serviço.
Inspecione se há ferrugem visível, descascamento, cobertura irregular, rebarbas e danos ao redor das roscas. Se o fixador fizer parte de uma ligação elétrica ou de um arranjo de aterramento, confirme os requisitos especificados de contato e revestimento em vez de presumir que uma superfície revestida seja adequada.
O ambiente circundante influencia quais materiais, acabamentos e medidas de inspeção são apropriados. Os gabinetes internos em instalações controladas podem enfrentar condições diferentes dos gabinetes externos expostos à umidade, poeira, mudanças de temperatura ou contaminantes industriais.
| Fator de seleção | O que verificar | Ação recomendada |
|---|---|---|
| Instalação interna | Umidade, exposição à poeira e condições do gabinete | Combine o acabamento e o material com o ambiente interno especificado. |
| Instalação externa | Umidade, condensação, mudanças de temperatura e contaminantes | Confirme a proteção contra corrosão e a adequação ambiental. |
| Carregamento mecânico | Forças aplicadas, vibração e requisitos estruturais | Verifique as propriedades mecânicas necessárias e o método de retenção. |
| Interface elétrica | Requisitos de folga, isolamento, ligação e contato | Siga o projeto elétrico e mecânico aprovado. |
| Acesso de manutenção | Liberação e acessibilidade da ferramenta durante a manutenção | Verifique a sequência de instalação e o espaço de trabalho disponível. |
A adequação ambiental deve ser avaliada como parte do projeto completo do gabinete. Um fixador resistente à corrosão por si só não estabelece que todo o invólucro seja adequado para uso externo ou industrial severo.
A qualidade consistente dos fixadores permite uma montagem repetível e ajuda a reduzir problemas de instalação. A inspeção deve focar nas características que determinam o ajuste, o desempenho mecânico e a compatibilidade com o equipamento pretendido.
Nem todo projeto requer o mesmo plano de inspeção. Conjuntos de equipamentos críticos podem exigir medições documentadas, verificação de materiais ou verificações mecânicas adicionais. As peças de reposição de rotina podem seguir um procedimento de inspeção de entrada estabelecido.
Os critérios de aceitação devem ser acordados antes da produção ou aquisição. Critérios claros facilitam determinar se um componente atende às especificações exigidas e se são necessárias ações corretivas.
Uma revisão estruturada ajuda as equipes de compras, engenharia e qualidade a trabalhar com os mesmos requisitos. A sequência a seguir pode ser aplicada ao especificar uma nova peça ou substituir um fixador existente.
Ao entrar em contato com um fornecedor de componentes, forneça a aplicação do equipamento, as dimensões necessárias, as especificações de material e acabamento, o desenho ou número da peça e os documentos de inspeção esperados. As fotos podem ajudar a esclarecer a aparência do componente, mas devem complementar, em vez de substituir, as informações dimensionais.
Para montagens com requisitos especiais, identifique quaisquer restrições às substituições. Um componente visualmente semelhante não é necessariamente um substituto aprovado, especialmente quando estão envolvidas cargas mecânicas, folgas elétricas ou funções relacionadas à segurança.
A seleção correta dos componentes é apenas parte de uma montagem confiável. As práticas de instalação devem seguir os desenhos do fabricante do equipamento, as instruções de manutenção e os procedimentos de segurança aplicáveis.
Os intervalos de inspeção devem refletir as recomendações do fabricante do equipamento e as condições operacionais. Procure por afrouxamentos, deformações, corrosão, roscas danificadas ou alterações na interface de montagem.
Substitua os componentes que não atendem aos critérios de aceitação aplicáveis. A reutilização só deve ser permitida quando as instruções de projeto e manutenção permitirem e a peça permanecer adequada para serviço.
Comece com o número da peça original ou um desenho aprovado. Confirme o diâmetro e passo da rosca, comprimento total e roscado, dimensões do anel, material, acabamento superficial e aplicação de montagem. As fotos podem ajudar na identificação, mas não devem substituir a verificação dimensional.
Não sem verificar a compatibilidade. A substituição deve atender às dimensões exigidas, propriedades mecânicas, requisitos de material e acabamento e função de instalação. Obtenha aprovação de engenharia quando as substituições afetarem o projeto original.
A escolha depende das condições de exposição e dos requisitos mecânicos. Um tipo de aço adequado com acabamento protetor aprovado ou um tipo de aço inoxidável apropriado pode ser considerado. Verifique as especificações ambientais e de materiais reais antes da seleção.
O diâmetro e o passo da rosca são características diferentes. Dois fixadores podem ter o mesmo diâmetro nominal, mas passos de rosca incompatíveis. Uma incompatibilidade pode causar mau engate, danos na rosca ou incapacidade de montar as peças corretamente.
Inspecione as dimensões do componente, roscas, acabamento superficial, identificação do material quando necessário e condição visível. Compare os resultados com o desenho aprovado e os critérios de aceitação. Testes adicionais devem seguir os requisitos específicos do projeto.
Forneça um desenho dimensionado ou especificação técnica, a aplicação pretendida, requisitos de material e acabamento, tolerâncias aplicáveis, documentação necessária e o ambiente operacional esperado. Esclareça quaisquer restrições sobre materiais ou designs alternativos antes de confirmar a especificação.
Escolhendo um adequadoParafuso de anel de fixação do painelrequer uma revisão sistemática de dimensões, roscas, materiais, condições ambientais e requisitos de inspeção. Esses fatores devem ser considerados juntamente com a função real do componente e o projeto do fabricante do gabinete.
Especificações claras e verificação consistente ajudam as equipes de engenharia, compras e manutenção a evitar incompatibilidades evitáveis e a manter práticas de montagem repetíveis. Para componentes de painéis especializados, os desenhos aprovados e os requisitos de aplicação devem sempre orientar a seleção final.
