Amortecedor Hidráulico Não Ajustável Série RB RBQ

Amortecedor hidráulico não ajustável série SOLH RB | Amortecedor de substituição padrão SMC

Marca: SOLH por Richge Technology | Amortecedor hidráulico de orifício fixo equivalente SMC RB

1. Visão geral do produto

  A série SOLH RB éamortecedores hidráulicos não ajustáveis seguindo o padrão SMC. Ele converte energia cinética de impacto em energia térmica por meio de uma estrutura interna de estrangulamento porosa. Nenhum ajuste necessário, pronto para instalação direta. Amplamente utilizado para amortecimento de fim de curso, redução de ruído e anticolisão de cilindros de ar, corrediças lineares e mecanismos rotativos.

2. Recursos principais

     • Nenhum ajuste necessário: Estrangulamento de vários estágios integrado, desempenho estável desde carga leve de baixa velocidade até carga pesada de alta velocidade após instalação única.

     • Design compacto: Corpo curto com montagem roscada. Permite desalinhamento de montagem de até ±5°, capaz de absorver energia de giro de atuadores rotativos.

     • Carcaça rígida: Pode servir como parada mecânica sem limite rígido extra. Mola de retorno integrada.

     • Longa vida útil: Construção totalmente fechada com vedação de óleo para proteção contra poeira. Faixa de velocidade de impacto: 0,05 ~ 5 m/s.

3. Classificação da subsérie SOLH

4. Tabela de referência de modelo RB / RBC popular

Modelo	Fio	Curso (mm)	Energia de Absorção (J)	Aplicação recomendada
RB0604	M6×0,75	4	0.5～0.98	Microcilindro, mesa deslizante em miniatura
RB0805	M8×1,0	5	1.96	Φ6～Cilindro de ar Φ12
RB1006	M10×1,0	6	3.92	Φ16～Cilindro de ar Φ20
RB1412	M14×1,5	12	19.6	Φ32～Cilindro de ar Φ40
RB2015	M20×1,5	15	58.8	Φ50～Cilindro de ar Φ63
RB2725	M27×1,5	25	147	Φ80～Cilindro de ar Φ125

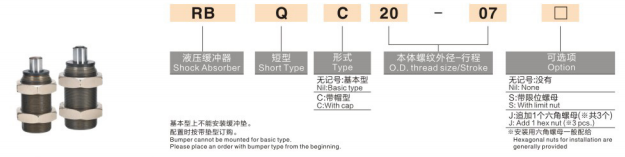

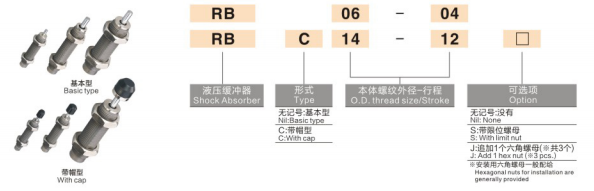

5. Regra de codificação do modelo

  Exemplo: RB1412
    •RB = Amortecedor hidráulico de série padrão
    • 14 = Tamanho da rosca M14×1,5
    •12 = Curso do amortecedor 12 mm

6. Diretrizes de Seleção

     • Calcular energia de absorção: E = ½mv² + impulso × curso. Selecione um modelo cuja energia nominal ≥ valor calculado.

     • Combine o golpe corretamente: O curso do amortecedor deve ser menor que o curso total do mecanismo móvel para evitar impacto no fundo.

     • Velocidade de impacto: Faixa de trabalho padrão 0,05～5m/s. Contate-nos para versão reforçada para aplicações de ultra-alta velocidade.

     • Seleção de ambiente: Escolha RBL para corte em ambiente fluido/úmido; escolha RBC com tampa para condições de poeira intensa.

     • Limite de desalinhamento: Ângulo excêntrico máximo permitido ≤5°. Instale a junta flutuante se o desalinhamento exceder este valor.

7. Instalação e precauções

     • Aplique uma pequena quantidade de fixador de rosca anaeróbico nas roscas. NÃO use fita PTFE, pois pode bloquear o orifício de estrangulamento.

     • Fornecido com duas porcas sextavadas e uma porca limitadora para anti-afrouxamento.

     • Montável horizontalmente, verticalmente ou em qualquer ângulo; a haste do pistão deve estar voltada para a direção do impacto.

     • Temperatura operacional: −10℃ ~ +80℃. Evite congelar em baixa temperatura.

8. Vantagem de substituição SOLH

   A série SOLH RB copia totalmente o código do modelo SMC, parâmetros de dimensão e desempenho, substituição direta para amortecedores importados, com preço competitivo e prazo de entrega mais curto, ideal para redução de custos de equipamentos em massa.
     •RB0805 → Substituir AC0805
     •RB1412 → Substituir AC1412
