Bomba de diafragma série RPB1011 (tipo válvula solenóide integrada PB1000A)

Marca:SOLH da Richge Technology

Posicionamento do produto

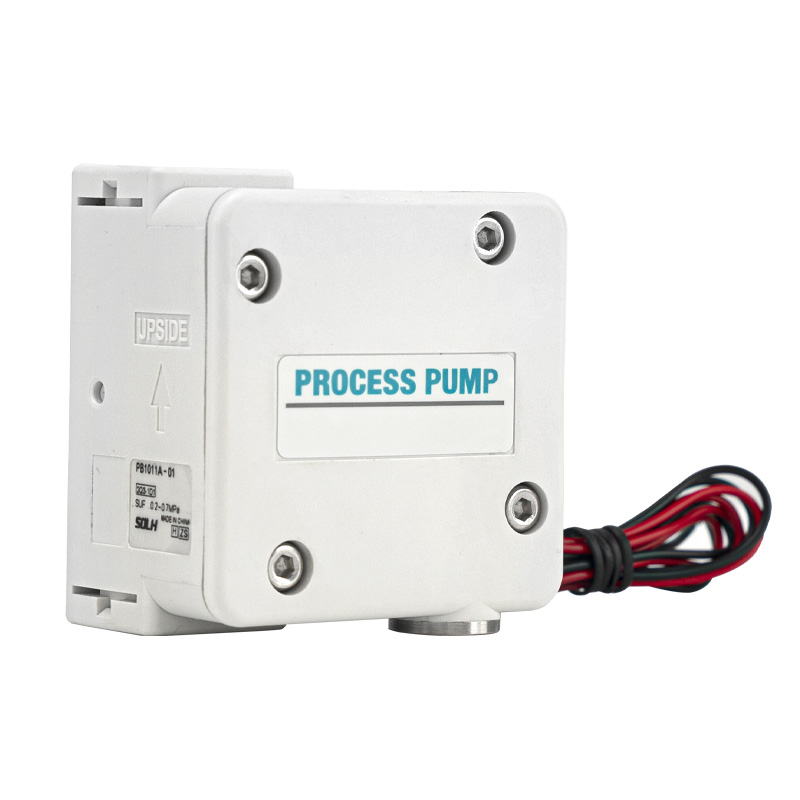

     SOLH PB1011A pertence à série de bombas de diafragma pneumáticas de ação simples em miniatura PB1000A com válvula solenóide integrada. Possui contorno compacto, resistência total à corrosão e vazamento zero na vedação do eixo. Projetada para fornecimento de fluxo micro a médio de solvente químico, água pura, líquido médico e reagente, é uma bomba de dosagem de precisão compacta amplamente utilizada nas indústrias de química fina, semicondutores e biotecnologia.

Classificação do modelo e modo de direção

     --  PB1011A: Válvula solenóide integrada de 3 portas (DC24V), controle direto de sinal elétrico, fiação plug-and-play

     --  PB1013A: Tipo piloto de ar externo, acionado por válvula solenóide externa independente

     --  Sufixo do tamanho da porta: 01 = porta de fluido padrão Rc1/8

     --  Modelos completos comuns: PB1011A-01; PB1011A-01-B (com suporte para pés de montagem); PB1011A-01-N (porta rosca NPT)

Especificações técnicas principais (PB1011A)

     -- Unidade de acionamento: válvula solenóide 3/2 integrada, DC24V, consumo de energia 0,35W

     --  Faixa de fluxo: 8~2.000 mL/min (0,12~120 L/h)

     --  Pressão de trabalho de descarga: 0~0,6 MPa

     --  Elevação de sucção a seco: Máx. 2,5 m

     -- Temperatura do fluido operacional: 0~50°C (sem formação de gelo dentro da câmara da bomba)

     -- Viscosidade líquida máxima permitida: 100 mPa·s

     -- Faixa de pressão do ar fornecido: 0,2~0,7 MPa

     -- Consumo de ar: ≤40 L/min (ANR)

     -- Dimensão total e peso: 60×60×41 mm, aprox. 170g

     -- Ruído operacional: ≤64 dB(A); ruído ainda mais reduzido com silenciador correspondente

     -- Vida útil do diafragma: até 30 milhões de ciclos de comutação

Configuração do material da peça molhada

      -- Corpo da bomba: Polipropileno PP/aço inoxidável SUS316 opcional

     -- Diafragma e núcleo da válvula de retenção: Composto PTFE + PP

     -- Material de vedação: borracha fluorada FKM, excelente resistência a ácidos, álcalis e solventes orgânicos

     -- Vantagem do material: O design da vedação sem eixo elimina vazamentos médios; resistência total à corrosão para solução química, água pura, reagente médico e fluido ácido/alcalino suave.

Princípio de funcionamento (tipo de controle elétrico PB1011A)

     -- Solenóide Energizado LIGADO: O ar comprimido entra na câmara de acionamento, empurra o diafragma para deslocar para a esquerda; o líquido dentro da câmara da bomba é descarregado através da válvula unidirecional superior.

     -- Solenóide Desenergizado DESLIGADO: A câmara de acionamento esgota o ar; o diafragma é redefinido para a direita sob a força da mola incorporada; o novo líquido é sugado para dentro da cavidade da bomba através da válvula de retenção de entrada inferior.

     -- O ciclo liga/desliga do solenóide de alta frequência (1~10 Hz) realiza sucção e descarga contínua de líquido; o fluxo de saída pode ser ajustado com precisão alterando a frequência de comutação.

Requisitos de instalação e tubulação

  1. Regra de instalação obrigatória

     -- A porta de saída de fluido (OUT) deve estar voltada para cima para evitar bloqueio de ar dentro da câmara da bomba, causando interrupção do fluxo.

 2. Definição de porta e especificações de thread

     -- Portas principais Fluid IN/OUT: Padrão Rc1/8", NPT1/8 opcional

     -- Porta SUP de fornecimento de ar: rosca M5×0,8

     -- Porta de exaustão: rosca M5×0,8, compatível com silenciador miniatura AN05-M5

  3. Orifícios de montagem

     -- 2 furos para parafusos M4 com 6 mm de profundidade; ou φ4,5 através de furos; acessório de suporte de pé dedicado KT-PB1A-5 disponível para instalação de equipamento fixo.

Cenários típicos de aplicação industrial

     -- Fabricação de semicondutores e fotovoltaicos: transferência de solventes químicos, limpeza do circuito de circulação de líquidos

     -- Equipamento médico e bioquímico: Micro entrega de reagente, solução tampão e líquido biológico

     -- Máquinas de impressão e embalagem: sistema de alimentação automática de tinta e cola adesiva

     -- Proteção ambiental e tratamento de água: dosagem de agentes químicos, coleta de amostras de águas residuais

     -- Indústria de automação geral: fluido de corte, agente de limpeza e transporte de óleo leve

Diretrizes para seleção de modelos

     -- Correspondência de fluxo: Selecione PB1011A para fluxo ≤2000 mL/min; Modelo piloto aéreo PB1013A para cenários especiais de controle de ligação (fluxo máximo de 1000 mL/min)

     -- Seleção de material molhado: Corpo da bomba PP para líquido químico fraco em geral; Combinação SUS316 + PTFE para solvente corrosivo forte

     -- Modo de controle: controle direto elétrico escolha PB1011A; ligação de intertravamento externo do equipamento escolha o tipo de piloto aéreo PB1013A

     -- Acessórios auxiliares: Instale silenciador na porta de escape para reduzir o ruído de funcionamento; suporte de pé compatível para instalação fixa de longo prazo

Vantagem de intercâmbio SOLH

     A série SOLH-PB1011 corresponde totalmente à série PB1011 original da SMC em dimensão geral, layout de rosca de porta e todos os parâmetros de desempenho, substituição direta sem modificação de pipeline, com desempenho de custo superior.

Resumo de uma frase

     A bomba de diafragma solenóide pneumática embutida em miniatura SOLH PB1011A adota peças molhadas resistentes à corrosão de PTFE / FKM sem vedação de eixo, suporta dosagem de fluxo micro-médio de 8 ~ 2000 mL / min, disponível em versões de solenóide elétrico integrado e piloto de ar externo, a bomba de transferência de precisão compacta para sistemas de entrega de reagentes semicondutores, médicos, de impressão e ambientais.
