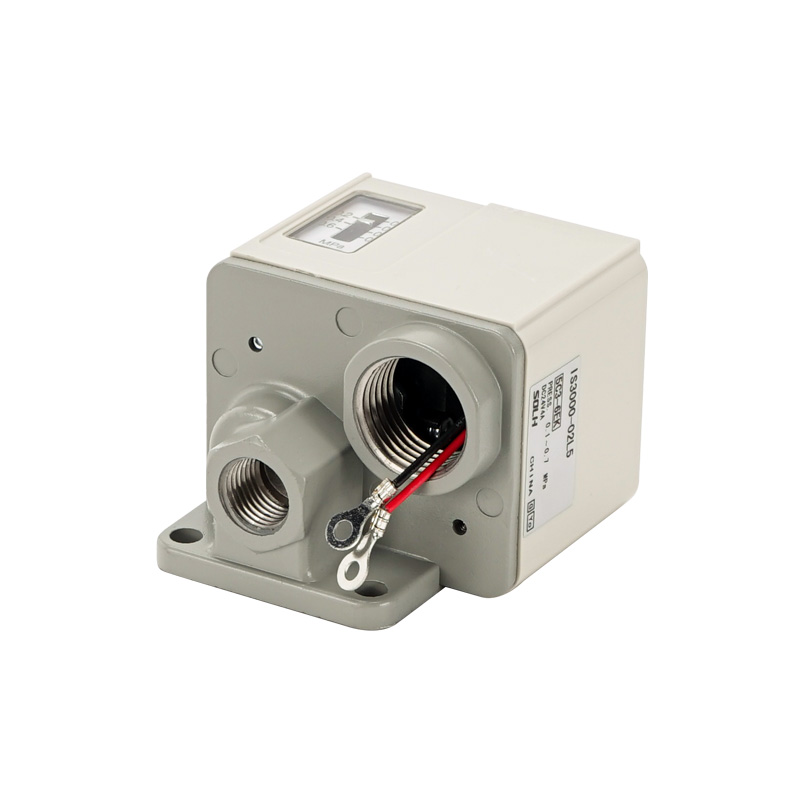

Interruptor de pressão micropneumático mecânico série IS3000

Marca: SOLH da Richge Technology

Posicionamento do produto

     A série SOLH IS3000 é um micro pressostato mecânico acionado por pistão clássico. Ele empurra um microinterruptor de contato interno por meio da pressão do ar atuando em um pistão de mola, fornecendo saída elétrica direta robusta. Usado principalmente para proteção de sobre/sob pressão do circuito de ar e controle de gatilho automático, mesmo grau e substituição compatível da série de interruptores reed IS10. Perfeito para ambientes com fortes vibrações onde os interruptores digitais eletrônicos são instáveis.

Princípio de funcionamento e estrutura central

  1. Princípio Operacional

     -- O ar comprimido empurra o pistão com mola; assim que a pressão do ar atinge o limite predefinido, o pistão aciona mecanicamente o microinterruptor integrado para abrir ou fechar o circuito de contato. Quando a pressão cai abaixo do valor da histerese, a mola reinicia o pistão e restaura o estado original da chave.

  2. Componentes estruturais principais

     -- Botão de ajuste de pressão superior: ajuste rotativo direto da pressão do gatilho sem fonte de alimentação

     -- Microinterruptor 1ab integrado: Carga AC/DC universal, conecta diretamente terminais de entrada PLC ou aciona pequenas válvulas solenóides

     -- Janela de visualização de pressão graduada: escala MPa visível para leitura de pressão predefinida em tempo real

     -- Carcaça de alumínio fundido: proteção contra poeira IP40, adequada para ambientes gerais de oficinas de fábrica

Tabela de especificações técnicas padrão universal

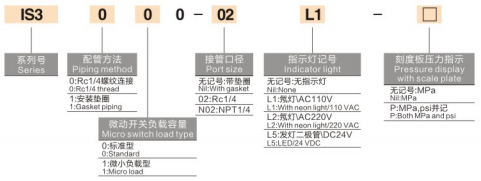

Codificação completa do modelo e explicação da variante

  1. Exemplo de modelo: IS3000-02-P

     -- IS3000: Série de corpo rosqueado padrão básico

     -- 02: Código da rosca da porta = Rc1/4; sufixo N02 = rosca americana NPT1/4

     -- P: Luz indicadora de néon integrada (em branco = modelo padrão sem luz)

 2. Modelos Especiais Derivados

     -- IS3100: Variante de montagem em superfície com junta, combinada com unidades modulares de serviço de ar (série AFC/AC) para instalação em coletor integrado

     -- IS3010: Modelo dedicado de micro baixa carga, otimizado para pequena entrada de sinal DC de controladores PLC

Principais vantagens do produto

  1. Projeto mecânico resistente a choques e vibrações

     -- Pistão sólido + construção de micro contato, desempenho estável sob vibração contínua de vibradores, martelos e equipamentos de estampagem, sem desvio de sinal ou falso acionamento.

  2. Calibração simples no local sem energia

     -- Botão de ajuste giratório superior + janela graduada visível; o limite de pressão pode ser definido offline sem energizar o gabinete de controle.

  3. Ampla compatibilidade de carga AC/DC

     -- A alta capacidade de carga de contato de 1A permite o acionamento direto de pequenas válvulas solenóides sem relés intermediários ou conexão direta a pontos de entrada digitais do PLC.

  4. Histerese ultrabaixa

     -- Banda morta máxima ≤0,05MPa, gatilho consistente e pressão de reinicialização para evitar ciclos liga-desliga rápidos e frequentes de equipamentos a jusante.

Correspondência a cenários típicos de aplicação industrial

  1. Proteção de baixa pressão da fonte de ar principal

     -- Instalado a jusante das unidades lubrificadoras do regulador do filtro de ar; aciona um sinal de alarme se a pressão de alimentação cair abaixo de 0,4 MPa para proteger os vibradores K/GT, os martelos de impacto BVP/SK e os atuadores pneumáticos contra danos de impulso insuficientes.

  2. Confirmação da posição do curso do cilindro

     -- Depois que o cilindro se estende totalmente, a pressão da câmara aumenta para o valor predefinido para enviar o sinal do interruptor para intertravar a próxima etapa do processo de produção.

  3. Intertravamento de segurança do circuito vibrador

     -- Monitora a pressão do ar operacional; corta a energia das válvulas de escape rápido XQ quando a pressão cai abaixo do limite para evitar a queima do vibrador causada pela operação sob pressão.

Comparação de desempenho: Switch digital IS3000 VS IS10 Reed VS ISE30A

Resumo de uma frase

     O pressostato pneumático mecânico de pistão da série SOLH IS3000 apresenta baixa histerese, resistência a vibrações pesadas e alta capacidade de carga de contato, com montagem com rosca/junta e variantes de PLC de microcarga disponíveis, amplamente utilizado para proteção de segurança de pressão de circuito de ar e sinais de gatilho de processo automático em vibradores, estações de fixação de cilindros e equipamentos de automação geral.
