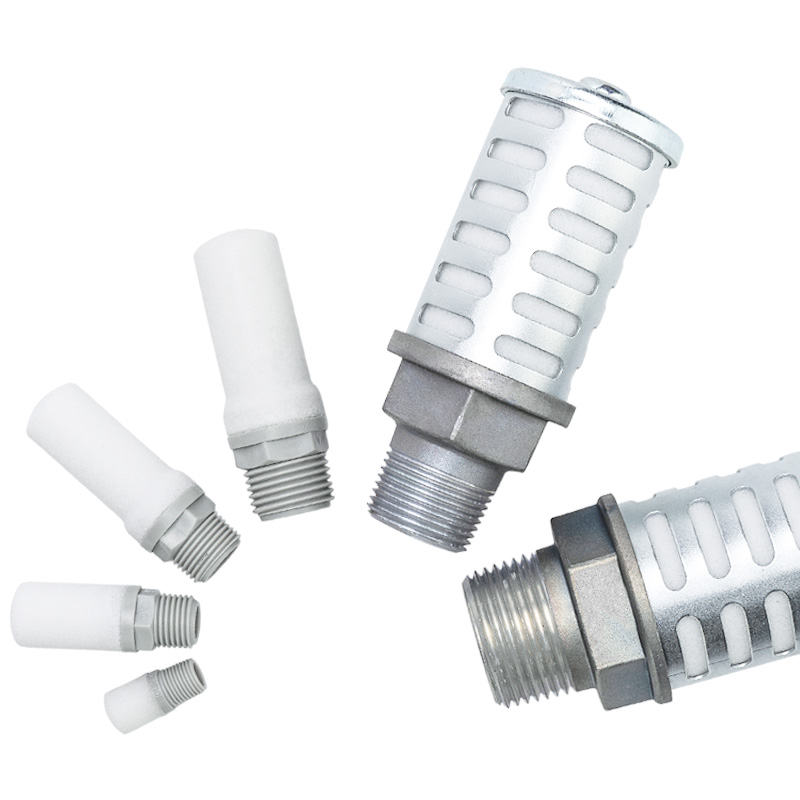

Silenciador de exaustão pneumático série AN

Marca:SOLH da Richge Technology

Posicionamento do produto

     A série SOLH AN é um silenciador de exaustão dedicado para todos os sistemas pneumáticos. Suas principais funções incluem redução de ruído de exaustão, purificação de ar de exaustão e supressão de respingos de névoa de óleo. Amplamente montado em portas de exaustão de válvulas solenóides, cilindros pneumáticos e todas as válvulas de controle de ar, é um acessório essencial de proteção ambiental e redução de ruído para circuitos pneumáticos completos.

Tabelas de comparação de especificações de série completa

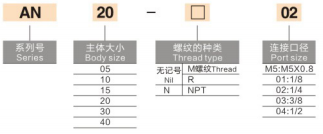

 1. Tamanhos pequenos e médios (para válvulas solenóides e cilindros padrão)

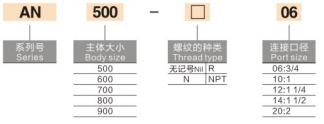

 2. Diâmetros grandes (para válvulas grandes e coletores de escape centrais)

Parâmetros Técnicos Centrais Universais

  1. Meio aplicável: Ar comprimido limpo (NÃO adequado para gases tóxicos corrosivos e inflamáveis)

  2. Pressão máxima de trabalho nominal: 1,0 MPa (modelos de resina padrão)

  3. Faixa de temperatura operacional:

     -- Tipo de resina padrão: -10 ~ +60°C (sem gelo dentro do núcleo)

     -- Tipo de metal sinterizado: resistência a altas temperaturas de até 150 ℃

  4. Desempenho de redução de ruído:

     -- Grau padrão: 25 ~ 30 dB(A)

     -- Versão especial de alta atenuação: ≥35 dB(A)

  5. Materiais de construção opcionais

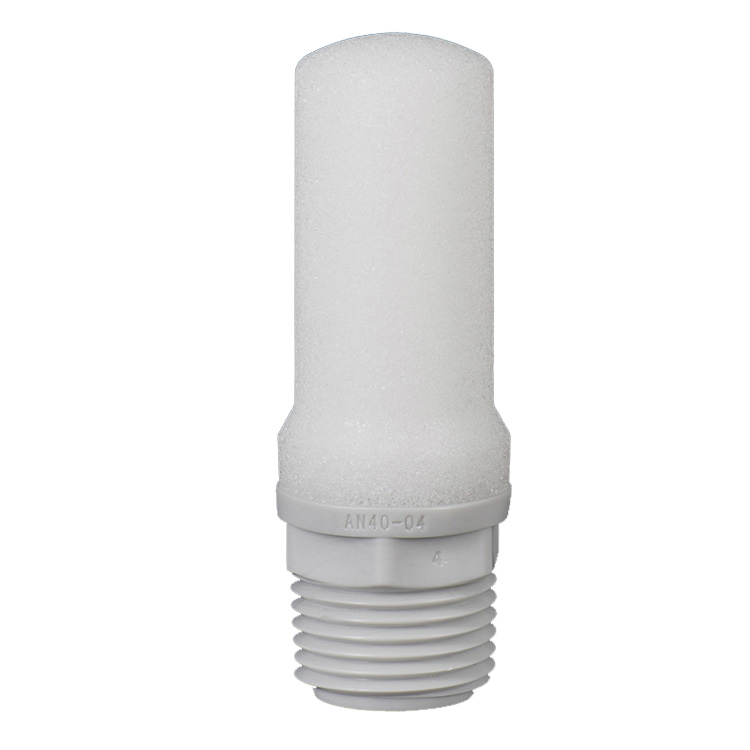

     -- Tipo de resina: carcaça retardadora de chama UL94-V0, núcleo de filtro sinterizado poroso (tamanho de poro de 50~100μm)

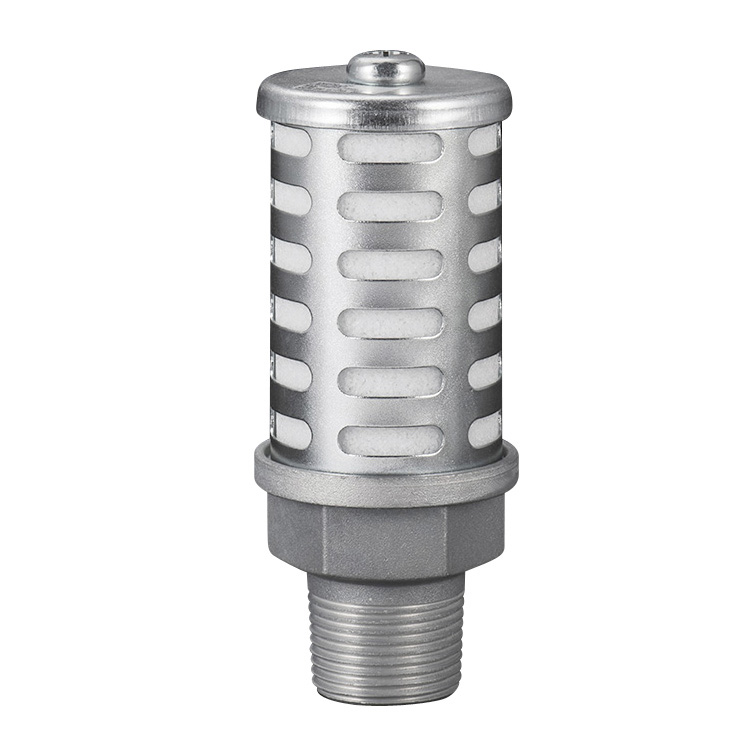

     -- Tipo de metal: Corpo sinterizado em liga de cobre, excelente resistência a altas temperaturas e corrosão

  6. Opções de conexão: rosca métrica M3/M5, rosca interna Rc/PT, rosca NPT, conexão push-in para tubulação φ6~φ12

Estrutura Interna e Princípio de Redução de Ruído

     -- O ar de exaustão de alta velocidade flui para o corpo do silenciador; núcleo sinterizado poroso / fibra multicamadas divide o fluxo de ar em pequenos canais para gerar atrito e absorção sonora, atenuando efetivamente o ruído de impacto de exaustão.

     - Design composto de camada dupla adotado em modelos parciais: núcleo interno para eliminação de ruído, revestimento externo bloqueia respingos de névoa de óleo enquanto mantém baixa contrapressão de escape para evitar perda de velocidade do cilindro.

     -- Estrutura mecânica totalmente passiva, sem necessidade de fonte de alimentação, redução instantânea de ruído após instalação simples.

Guia de seleção rápida em 3 etapas

  1. Interface de conexão correspondente: Confirme a especificação da rosca da porta de exaustão (M5/Rc1/8 etc.) ou o diâmetro externo da tubulação de plástico (tipo push-in φ8/10/12).

  2. Combine a capacidade de fluxo de ar:

     -- Minissérie (AN05/AN10): ≤0,4 m³/min

     -- Série média (AN15/AN20/AN40): 0,8 ~ 1,2 m³/min

     -- Grandes séries industriais (AN500~AN900): ≥2,5 m³/min

  3. Combine as condições do ambiente de trabalho:

     -- Alta temperatura/exaustão rápida frequente: Selecione a série AN110 de metal sinterizado

     -- Oficina interna úmida e empoeirada: Série ANA1 de resina selada

     -- Prioridade máxima de redução de ruído: série de silenciadores de alta atenuação ANB1

Instruções de instalação e manutenção de rotina

  1. Método de instalação

     -- Aparafuse diretamente na porta de exaustão da válvula/cilindro; o invólucro externo pode girar livremente para qualquer layout de orientação. O tipo push-in pode ser inserido firmemente na tubulação em uma única etapa.

  2. Regras de Manutenção

     -- Limpeza do núcleo entupido: Sopre o núcleo inversamente com ar limpo de baixa pressão ou enxágue; substitua o silenciador se o bloqueio grave não puder ser eliminado.

     -- Referência de vida útil: Núcleo sinterizado em resina aprox. 10.000 horas de trabalho; núcleo sinterizado de metal com vida útil ultralonga e durável.

Vantagem de intercâmbio SOLH

     Os modelos da série AN completos da SOLH, incluindo AN05-M5, AN10-01, AN15-02, ANA1-06, são totalmente intercambiáveis ​​dimensionalmente com silenciadores AN originais da SMC, com tamanho de rosca idêntico, capacidade de fluxo e efeito de redução de ruído, preço unitário mais competitivo e prazo de produção mais rápido para otimização de custos de compra em massa.

Resumo de uma frase

     O silenciador de exaustão pneumático da série SOLH AN oferece linha completa de tamanhos M5 a Rc2" com opções de resina/metal sinterizado, proporcionando redução de ruído de 25~35dB(A) e contenção de névoa de óleo, o silenciador universal padrão para todas as válvulas solenóides e controle de ruído de exaustão de cilindros em automação industrial.
