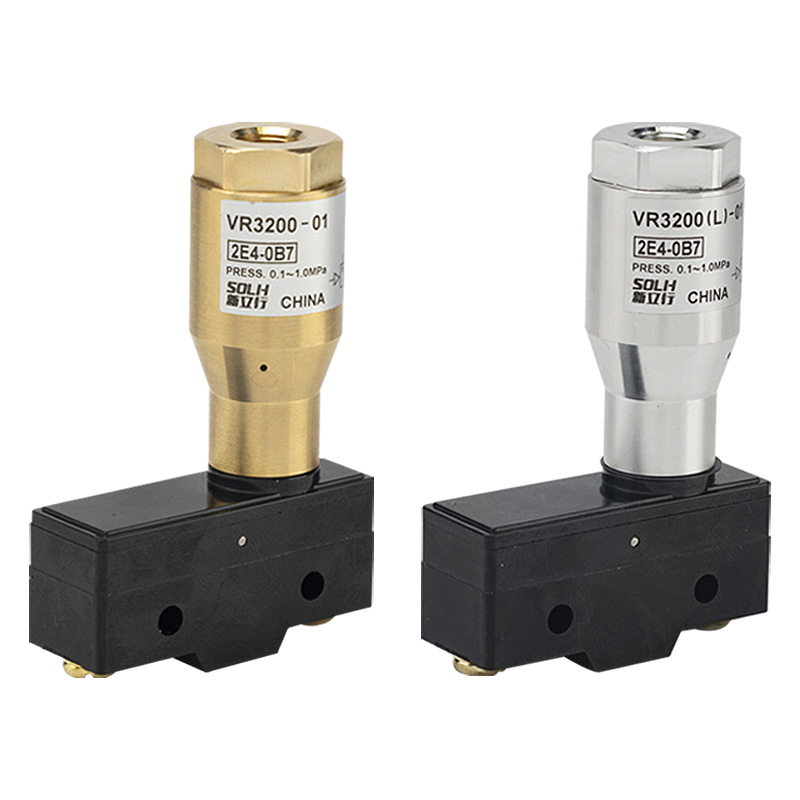

Relé Pneumático-Elétrico Série VR3200 / VR3201

Marca:SOLH da Richge Technology

Posicionamento do produto

     As séries SOLH VR3200/3201 são relés pneumático-elétricos clássicos, também conhecidos como interruptores de sinal de pressão de ar. Eles convertem sinais de pressão pneumática em contatos secos de comutação elétrica, amplamente utilizados para monitoramento de pressão, alarme de falhas, intertravamento de segurança e entrada de sinal digital para PLC em linhas de produção automatizadas, servindo como interface de conversão de sinal padrão entre tubulações pneumáticas e sistemas de controle elétrico.

Classificação do modelo e diferenças principais

     -- VR3200-01: Tipo de estrutura aberta, peso 130g, bloco terminal exposto, para ambientes internos de gabinete secos e livres de poeira

     -- VR3201-01: caixa selada à prova de gotejamento IP44, peso 260g, construção totalmente fechada, adequada para oficinas e equipamentos de produção úmidos e empoeirados

     -- VR3202-01: IP44 à prova de gotejamento com terminal de aterramento dedicado, certificado CE, ideal para interferência eletromagnética pesada e máquinas de exportação

     -- Código da porta: 01 = rosca interna padrão Rc1/8; Rosca NPT1/8 opcional

Especificações Técnicas Universais

  1. Faixa de pressão operacional ajustável: 0,1 ~ 1,0 MPa (pressão de gatilho predefinida de fábrica ≈ 0,15 MPa)

  2. Temperatura ambiente: -5℃ ~ +60℃ (sem glacê)

  3. Formulário de contato: 1AB (1 normalmente aberto + 1 normalmente fechado + COM comum)

  4. Classificações de contato do microinterruptor (carga resistiva/indutiva):

     -- AC125V: 15A resistivo, 3A indutivo

     -- AC250V: 15A resistivo, 2,5A indutivo

     -- DC30V: 6A resistivo, 1,5A indutivo

  5. Layout da interface: Entrada de ar Rc1/8; terminais de parafuso elétricos (VR3201 equipado com prensa-cabo Pg13.5 para fiação selada)

  6. Composição do material: Corpo da válvula de latão, pistão POM, mola de retorno de aço inoxidável, anel de vedação NBR

Princípio de funcionamento

  1. O ar comprimido entra na porta IN e empurra o pistão para comprimir a mola, acionando mecanicamente o microinterruptor integrado quando a pressão excede o limite predefinido.

  2. Lógica de comutação de contato:

     -- Pressão ≥ valor definido: NA fechado, NC aberto

     -- Pressão < valor definido: NA aberto, NC fechado

  3. Estrutura totalmente mecânica, sem necessidade de fonte de alimentação externa. Intrinsecamente seguro e estável para zonas perigosas não elétricas e propensas a explosões.

Diretrizes de seleção rápida

     -- VR3200-01: Instalação de gabinete interno seco e de baixo custo

     -- VR3201-01: Máquinas-ferramentas úmidas/empoeiradas, linhas de montagem, equipamentos semi-externos

     -- VR3202-01: Certificação CE + proteção de aterramento, interferência EMC pesada, exportação de máquinas completas

     -- Ajuste de pressão: pressão de gatilho padrão de fábrica 0,15 MPa, ajuste fino através do parafuso de ajuste superior

Cenários típicos de aplicação

     -- Curso do cilindro e detecção de pressão de fixação: confirmação de fixação da peça, alarme de sobrecarga

     -- Feedback de pressão negativa do mandril de vácuo: adsorção e detecção de perda de queda da peça de trabalho

     -- Aviso de baixa pressão da fonte de ar principal: falha do compressor de ar e monitoramento de vazamento na tubulação

     -- Feedback de estado aberto/fechado de válvulas de esfera pneumáticas e válvulas borboleta

     -- Conversão de sinal pneumático para oficinas à prova de explosão sem sensores eletrônicos

Vantagem de intercâmbio SOLH

     As séries SOLH VR3200/3201 são totalmente compatíveis com modelos equivalentes da SMC em dimensão geral, rosca da porta, parâmetros de contato e faixa de pressão ajustável. Preços competitivos e prazos de entrega curtos ajudam os clientes a reduzir custos de produção em massa.

Definição de fiação terminal

     -- COM：Terminal público comum

     -- NÃO: Normalmente aberto, conduz quando a pressão do ar atinge o valor predefinido

     -- NC：Normalmente Fechado, conduz quando a pressão do ar está abaixo do limite predefinido

Resumo de uma frase

     O relé pneumático-elétrico mecânico sem energia SOLH VR3200/3201 converte sinais de pressão de ar em sinais de contato seco 1NO + 1NC com pressão de disparo ajustável de 0,1 ~ 1,0 MPa, disponível em estrutura aberta, versões IP44 à prova de gotejamento e aterradas CE para intertravamento PLC, monitoramento de vácuo e controle de automação de alarme de fonte de ar.
