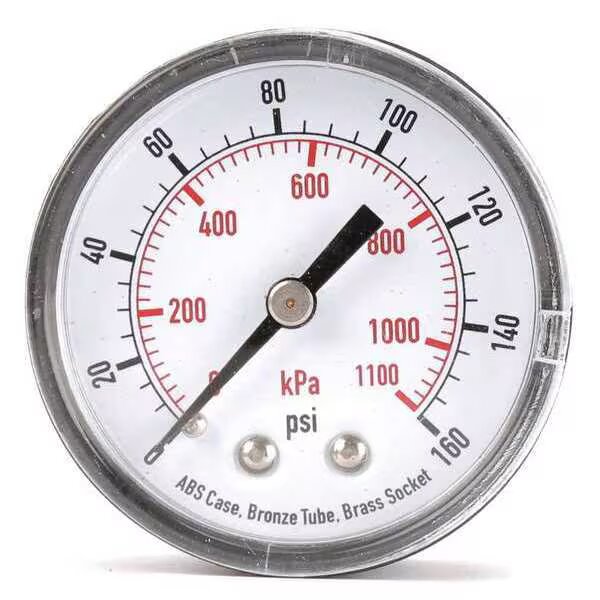

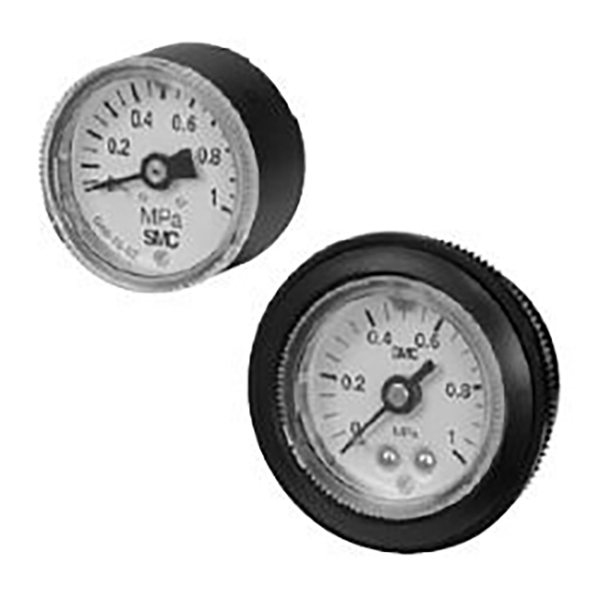

Medidor de pressão pneumático geral série G

Marca: SOLH da Richge Technology

Posicionamento do produto

     A série SOLH G é um manômetro padrão dedicado a sistemas pneumáticos para medição de pressão de ar comprimido, dividido em tipo básico padrão e tipo indicador de limite com anel de advertência colorido. O diâmetro externo do mostrador varia de φ15 ~ φ63, a amplitude de pressão cobre 0,2 ~ 1,5 MPa com precisão padrão ± 3% F.S. Duas estruturas de montagem disponíveis: modelo G com rosca traseira para montagem em painel e modelo GA com rosca lateral para instalação direta na tubulação.

Especificação de tamanho e dimensão da série (diâmetro externo × rosca de conexão)

     -- G15: φ15, rosca interna M5 / R1/8; ultraminiatura, combinada com microválvulas pneumáticas

     -- G27: φ26, R1/16 / R1/8; corpo fino e compacto para espaços de instalação estreitos e confinados

     -- G36/GA36: φ37,5, R1/8; modelo de uso geral padrão mainstream

     -- G46/GA46: φ42,5, R1/8/R1/4; mais amplamente utilizado, anel indicador de limite opcional

     -- G53-L: φ51, R1/8 / R1/4; mostrador médio grande com anel de aviso de limite vermelho-verde

     -- G63-L: φ63,4, R1/8 / R1/4; mostrador super grande, leitura clara de longa distância

Regra e exemplos de nomenclatura de modelos

 1. Formato de nomenclatura

     -- G/GA + Código de tamanho + Sufixo opcional L + Código de faixa de pressão + Código de rosca

     -- Sufixo L = Equipado com anel indicador de limite vermelho-verde

  2. Exemplos de modelos

     -- G46-10-02:

         G46 = φ42,5 modelo com rosca traseira | 10 = faixa de 1,0MPa | 02 = Rosca R1/4

     -- GA36-10-01:

        GA36 = modelo com rosca lateral φ37,5 | 10 = faixa de 1,0 MPa | 01 = Rosca R1/8

     --G36-L-10-01

        Com anel de aviso de limite vermelho-verde L, rosca traseira φ37,5, 1,0MPa, R1/8

  3. Definição de código

     -- Código da faixa de pressão:

         2 = 0 ~ 0,2 MPa

         4 = 0 ~ 0,4 MPa

        10 = 0~1,0 MPa

        15 = 0 ~ 1,5 MPa

    -- Código do tópico

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = rosca interna métrica M5×0,83.

Parâmetros Técnicos Centrais Universais

  1. Meio Mensurável: Ar comprimido; versões de peças molhadas isentas de óleo e cobre, opcionais para processo limpo

  2. Faixas de pressão padrão: 0 ~ 0,2 / 0 ~ 0,4 / 0 ~ 1,0 / 0 ~ 1,5 MPa

  3. Grau de precisão: Padrão ±3% FS; mini G15 e G27 ±5% F.S.

  4. Configuração de materiais:

     -- Carcaça: liga de zinco/alumínio fundido niquelado

     -- Cobertura da janela: policarbonato resistente a impactos

     -- Encaixe de conexão: Latão; alternativa sem cobre disponível

  5. Temperatura operacional: -5 ~ +60°C (médio sem gelo)

  6. Classificação de montagem

     -- Tipo G: Rosca traseira, projetada para instalação em painel embutido

     -- Tipo GA: Rosca lateral, montagem direta em tubulação em linha

Modelo L com Anel Indicador de Limite

     -- Anel vermelho: limite superior/limiar de alarme de alta pressão

     -- Anel verde: Intervalo de pressão de trabalho seguro normal

     -- Ponteiro branco: valor de pressão de ar dinâmica em tempo real

     -- Vantagem principal: Julgamento visual intuitivo do estado sem leitura cuidadosa da escala, ideal para linhas de montagem e gabinetes de monitoramento multiponto centralizados

Guia de seleção passo a passo

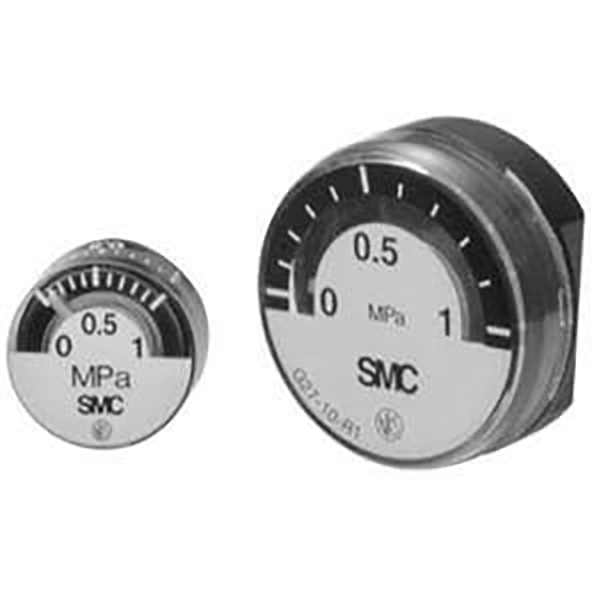

  1. Espaço limitado em miniatura e estreito: Selecione G15 / G27 (φ15 / φ26)

  2. Circuitos pneumáticos padrão comuns: G36 / G46 (φ37,5 / φ42,5)

  3. Aviso visual de pressão necessário: G36-L / G46-L com anel de limite de cor

  4. Demanda de leitura remota de longa distância: mostrador grande G53-L / G63-L (φ51 / φ63)

  5. Distinção do modo de instalação

     -- Montagem direta em tubulação → Série de rosca lateral GA

     -- Montagem embutida do painel de controle do equipamento → Série de rosca traseira G

Referência rápida de modelo padrão popular

     -- G27-10-R1: mostrador φ26, faixa de 1,0 MPa, rosca R1/16

     -- G36-10-01: rosca traseira φ37,5, 1,0MPa, R1/8

     -- G46-10-02: rosca traseira φ42,5, 1,0MPa, R1/4

     -- G46-L-10-02: rosca traseira φ42,5, anel limite vermelho-verde, 1,0 MPa, R1/4

Resumo de uma frase

     O manômetro pneumático da série SOLH G cobre φ15 ~ φ63 tamanhos completos de mostrador com rosca traseira / lateral, dois estilos de montagem, anel de aviso de limite de cor tipo L opcional, faixas de pressão completas de 0,2 ~ 1,5 MPa e versões limpas sem cobre, o acessório padrão de monitoramento de pressão de ar para todos os circuitos pneumáticos de automação industrial.
