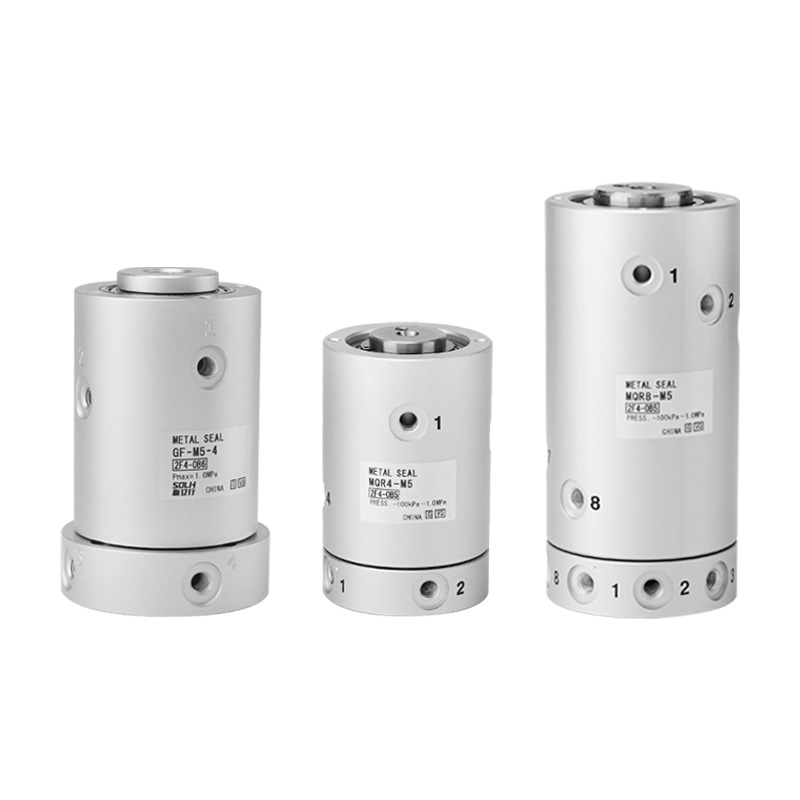

União rotativa de vedação de folga de baixo torque série MQR (SOLH)

Marca: SOLH da Richge Technology

Posicionamento do produto

     A série MQR é uma união rotativa multicanal que adota vedação de folga metálica sem contato com torque giratório ultrabaixo. Especialmente desenvolvido para peças rotativas contínuas, incluindo juntas de robôs, mesas rotativas e eixos rotativos para fornecer ar comprimido e vácuo. Ele evita completamente a torção da tubulação, apresenta rotação ultra-suave e vida útil ultra-longa para sistemas pneumáticos rotativos automatizados.

Principais vantagens do produto

     -- Torque giratório ultrabaixo: apenas 0,003~0,50 N·m, traz uma pequena carga extra para acionar o servo/motor

     -- Vedação sem contato de folga de metal: Sem anéis de vedação de borracha, sem aderência ou emperramento; inicialização suave mesmo após armazenamento estático de longo prazo

     -- Circuitos de ar multicanal independentes: Passagens opcionais de 1/2/4/8/12/16 com zero vazamento cruzado entre cada circuito

     -- Vida útil ultra-prolongada: até 1 bilhão de ciclos de rotação, design totalmente livre de manutenção

     -- Rotação bidirecional e capacidade de alta velocidade: Velocidade rotacional máxima de até 3.000 rpm, adequada para equipamentos de indexação rotativa de alta velocidade

     - Compatível com vácuo duplo e pressão positiva: faixa de pressão operacional -100kPa ~ 1,0MPa, funciona tanto para sucção a vácuo quanto para circuitos de suprimento de ar padrão

Especificações Técnicas Padrão Universal

     -- Fluido aplicável: ar comprimido, gás inerte

     -- Faixa de pressão operacional: -100kPa ~ 1,0MPa

     -- Temperatura ambiente e média: -10 ~ 80 ℃

     -- Tipo de vedação: Estrutura de vedação de metal sem contato

     -- Estrutura de suporte: suporte de orientação de rolamento duplo

     -- Rosca da porta: M5×0,8 (rosca interna/externa opcional)

     -- Requisito de lubrificação: livre de lubrificação, sem necessidade de enchimento regular de óleo

Tabela de referência rápida de parâmetros de modelo

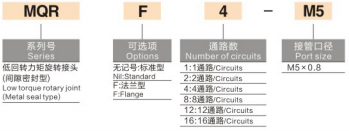

Exemplos de regras de nomenclatura de modelos

     -- MQR4-M5: 4 passagens independentes, porta de rosca M5 padrão

     -- MQR8-M5: 8 passagens independentes, porta de rosca M5 padrão

     -- MQR16-M5: 16 passagens independentes, porta de rosca M5 padrão

Cenários típicos de aplicação

     -- Fornecimento de ar pneumático para juntas de braços de robôs industriais e eixos rotativos

     -- Mesas de indexação rotativas, cilindros rotativos e equipamentos de automação de mesa giratória

     -- Loops contínuos de fornecimento de ar em estações de processamento automatizadas

     -- Mecanismos rotativos de adsorção a vácuo para ventosas e gabaritos de fixação

     -- Circuitos pneumáticos rotativos para máquinas de embalagem, impressão e fabricação de eletrônicos

Principais diretrizes de instalação

     -- Fixe a carcaça estacionária, conduza o lado giratório através da placa de conexão

     -- O conjunto de acoplamento flexível é recomendado para eliminar a carga de deslocamento radial

     -- A união rotativa não pode suportar grande força radial ou axial; é usado apenas para transmissão média

     -- O layout da porta disposta em espiral simplifica o roteamento da tubulação e evita o enrolamento da tubulação durante a rotação

Resumo de uma frase

     A união rotativa com vedação de folga metálica multicanal SOLH MQR apresenta torque giratório ultrabaixo, vida útil de 1 bilhão de ciclos livre de manutenção, compatibilidade dupla de vácuo-pressão positiva e passagens de ar independentes opcionais de 1 ~ 16, o suprimento de ar anti-torção de tubulação ideal componente para juntas de robôs e todos os equipamentos de automação rotativa de alta velocidade.
