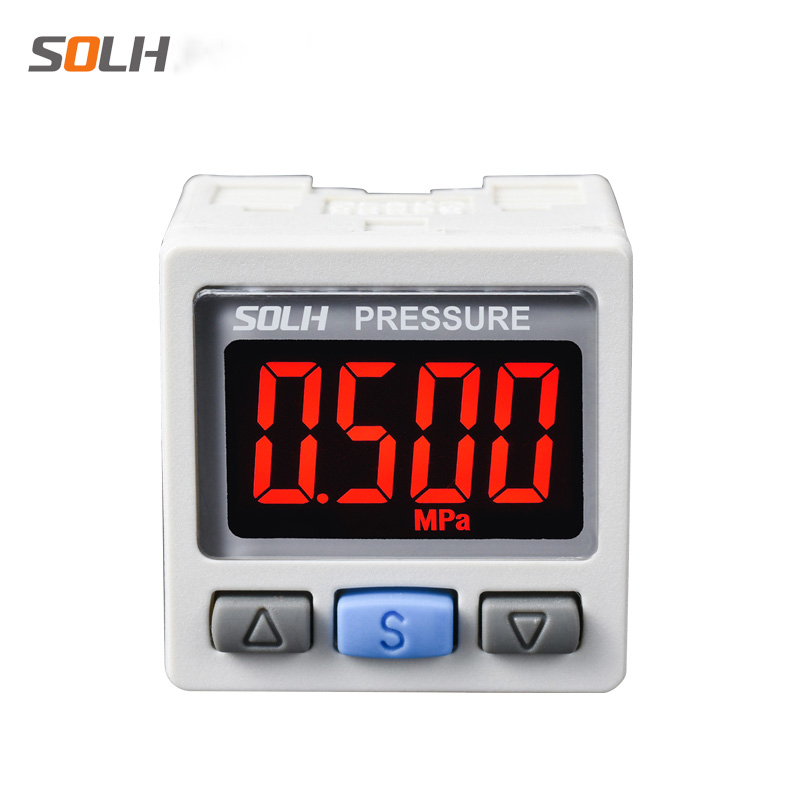

Interruptor de pressão digital de duas cores de alta precisão série ZSE30A (F) / ISE30A

Marca:SOLH da Richge Technology

Posicionamento do produto

     Os pressostatos digitais de alta precisão da série SOLH ZSE30A (F) / ISE30A são usados ​​para monitoramento de pressão em tempo real, alarme de limite e controle de sinal de circuito fechado de todos os circuitos pneumáticos. Compatível com condições de trabalho de vácuo, pressão mista composta e pressão positiva padrão. As principais vantagens incluem ± 0,2% FS de ultra-alta precisão, display LCD vermelho/verde de duas cores e função de cópia de parâmetros em lote com um clique, atuando como o "olho de monitoramento visual" de sistemas pneumáticos automatizados.

Classificação da série por faixa de medição de pressão

Especificações Técnicas Principais (Grau de Alta Precisão)

  1. Unidade de exibição: tela LCD de 4 dígitos, interruptor automático de duas cores (verde/vermelho); OUT1 corresponde a verde, OUT2 corresponde a vermelho

  2. Precisão de medição: ± 0,2% FS @ 25 ℃, resolução de até 1/1000 em escala completa

  3. Opções de saída de sinal

     - Sinal de comutação: saída de transistor de coletor aberto NPN / PNP de 2 canais (OUT1 e OUT2)

     -- Sinal analógico (opcional): saída de tensão de 1 ~ 5V ou saída de corrente de 4 ~ 20mA

  4. Fonte de alimentação: 12 ~ 24 VCC ± 10% de ampla faixa de tensão

  5. Capacidade de resistência à sobrepressão

  6. ZSE30A/ZSE30AF: 500 kPa

  7. Modelo de pressão positiva ISE30A: 1,5 MPa

  8. Classe de proteção: IP40 à prova de poeira

  9. Temperatura ambiente operacional: 0 ~ 50 ℃

  10. Função exclusiva: cópia de parâmetros com um clique, cópia de configurações de 1 unidade mestre para no máximo 10 unidades escravas, evitando efetivamente erros de configuração de parâmetros durante a depuração de equipamentos em lote

Regra completa de nomenclatura de modelo

  Exemplo de modelo: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: identificador do tipo de pressão da série

     -- 01: Especificação da rosca da porta = rosca interna M5 (R1/8)

     -- N/P: Tipo de transistor de saída comutada

        N = coletor aberto NPN; P = coletor aberto PNP

     -- M / C / D: definição de combinação de saída

        M = 2 canais de saída de comutação independentes apenas

        C = 1 canal de comutação + saída de tensão analógica de 1 ~ 5V

        D = 1 canal de comutação + saída de corrente analógica 4 ~ 20mA

Lógica de display LCD de duas cores

     -- Luz de fundo verde: Pressão real dentro da faixa de trabalho normal predefinida pelo usuário

     -- Luz de fundo vermelha: A pressão excede o limite de alarme superior/inferior (aviso de sobrepressão/subpressão)

     -- 4 modos de exibição ajustáveis: suporta lógica padrão (verde normal, vermelho anormal) ou lógica de troca de cor reversa conforme necessário

Cenários típicos de aplicação industrial

  1. Cilindro pneumático e circuito de fixação da peça de trabalho

     Defina o limite de pressão de fixação de 0,5 ~ 0,7 MPa; acione o sinal de alarme vermelho quando a pressão cair abaixo do limite inferior para evitar o afrouxamento da peça durante o processamento.

  2. Estação de manuseio de sucção a vácuo (modelo dedicado a vácuo ZSE30A)

     Definir limite de adsorção confiável ≤ -80kPa; emita imediatamente um sinal de alarme se o grau de vácuo se deteriorar para evitar a queda da peça durante a transferência.

Comparação de desempenho versus pressostatos mecânicos comuns

Guia de seleção passo a passo

     -- Somente vácuo ou vácuo misto + pressão micro positiva → Escolha o modelo de pressão composto universal ZSE30AF

     -- Circuito pneumático geral padrão (fornecimento de ar de 0,4 ~ 0,7 MPa) → Modelo mais popular ISE30A-01-N-M

     -- Requer coleta de dados de pressão contínua em tempo real pelo PLC → Selecione a variante de saída analógica C (tensão de 1 ~ 5 V) ou D (corrente de 4 ~ 20 mA)

Resumo de uma frase

     Os interruptores digitais de vácuo SOLH ZSE30A, composto ZSE30AF e pressão positiva ISE30A apresentam LCD de duas cores de alta precisão de ± 0,2% FS, interruptor NPN / PNP de 2 canais + saída analógica opcional de 1 ~ 5 V / 4 ~ 20 mA com cópia de parâmetro de lote com um clique, amplamente utilizado para monitoramento e alarme de pressão de fixação e sucção a vácuo em equipamentos pneumáticos automatizados.
