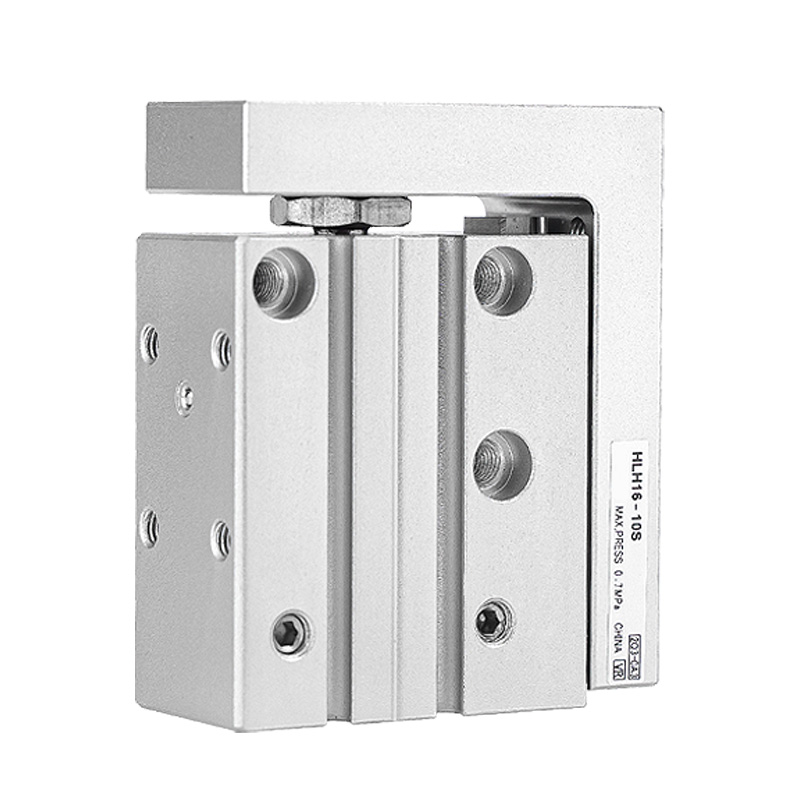

Cilindro deslizante linear de precisão de trilho lateral série HLH

Cilindro deslizante linear de precisão do trilho lateral série HLH (guia de esfera recirculante)

Marca:SOLH da Richge Technology

Posicionamento do produto

     A série SOLH HLH é um cilindro deslizante linear de baixo perfil equipado com trilho de guia linear de esfera recirculante em forma de L integrado montado na lateral. Apresentando um design de corpo ultrafino para economizar espaço de instalação, ele foi especialmente desenvolvido para montagem de precisão, posicionamento de carga leve e equipamentos de automação com espaço de montagem confinado.

Visão geral da série

     -- Código da série: HLH (design de trilho lateral único, sem variante de trilho duplo simétrico)

     -- Sistema de guia: Guia linear de esfera recirculante montado lateralmente (trilho integrado tipo L)

     -- Tipo de operação: Cilindro alternativo de dupla ação

     -- Meio aplicável: Ar comprimido limpo (precisão de filtragem ≥40μm)

     -- Principais vantagens competitivas: Perfil ultrafino, orifícios de montagem em 4 direções, layout de porta de ar em 3 direções, excelente utilização de espaço

Tabela de especificações técnicas principais

Vantagens estruturais e de desempenho

  1. Trilho guia de esfera recirculante tipo L lateral integrado

     A estrutura de trilho e carro deslizante de peça única oferece retilineidade superior e precisão anti-rotação; o corpo fino ultraestreito reduz bastante a largura geral da instalação.

  2. Layout de montagem universal de 4 vias

     Montagem de furos roscados usinados nas faces inferior, lateral, frontal e traseira do corpo principal; fixação flexível em quatro direções para se adequar ao layout compacto e complexo do equipamento.

  3. Configuração flexível da porta aérea de 3 vias

     Portas de entrada/saída de ar disponíveis na extremidade traseira, lateral e frontal; arranjo de tubulação altamente livre para roteamento de circuito limpo e organizado.

  4. Superfícies de montagem de luminária dupla

     Orifícios roscados para montagem de ferramentas na superfície superior e na parte frontal do carro deslizante; posicionamento dos furos dos pinos no plano superior para garantir o posicionamento preciso do gabarito.

  5. Ranhuras de sensor pré-usinadas

     Ranhuras deslizantes padrão em ambos os lados do corpo do cilindro para fácil instalação e posicionamento ajustável de chaves reed magnéticas.

  6. Junta flutuante integrada

     A conexão flutuante entre a haste do pistão e o carro deslizante elimina a tensão de carga lateral e protege o conjunto interno do pistão contra danos por deflexão.

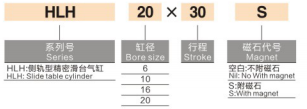

Regra de nomenclatura de código de modelo

   1. Exemplo: HLH16×30S

     -- HLH: Código de série para cilindro deslizante fino de trilho lateral

     -- 16: Diâmetro do furo do cilindro (mm)

     -- 30: Comprimento nominal do curso (mm)

     -- S: Anel magnético permanente integrado (configuração padrão de fábrica)

Tabela Teórica de Força de Saída (Unidade: N)

Diretrizes para seleção de modelos e aplicações típicas

  1. Pontos-chave da seleção

     -- Prioridade de restrição de espaço: Escolha HLH quando o espaço de instalação for extremamente limitado, exigindo um atuador deslizante estreito e ultrafino.

     -- Característica de carga: Adequado para movimento alternativo para serviços leves sem carga lateral excêntrica óbvia, alta demanda de precisão de posicionamento de repetição.

     -- Comparação com a série HLQ: HLH mais fino e com economia de espaço; Trilho duplo HLQ com maior rigidez e maior capacidade de carga.

  2. Cenários típicos de aplicação industrial

     -- Equipamento de montagem de precisão para fabricação de eletrônicos e semicondutores 3C

     -- Mini gabaritos de teste automatizados e estações de inspeção

     -- Mecanismos leves de fixação, empurrão e posicionamento de precisão

     -- Unidades alternativas de movimento de carga leve instaladas dentro de máquinas compactas e estreitas

Resumo de uma frase

     O cilindro deslizante linear ultrafino SOLH HLH com trilho L lateral adota guia de esfera recirculante, suporta montagem de 4 vias e layout de porta de ar de 3 vias com anel magnético embutido como padrão, o atuador pneumático de posicionamento de precisão de carga leve ideal para equipamentos de automação 3C e semicondutores de espaço estreito.
