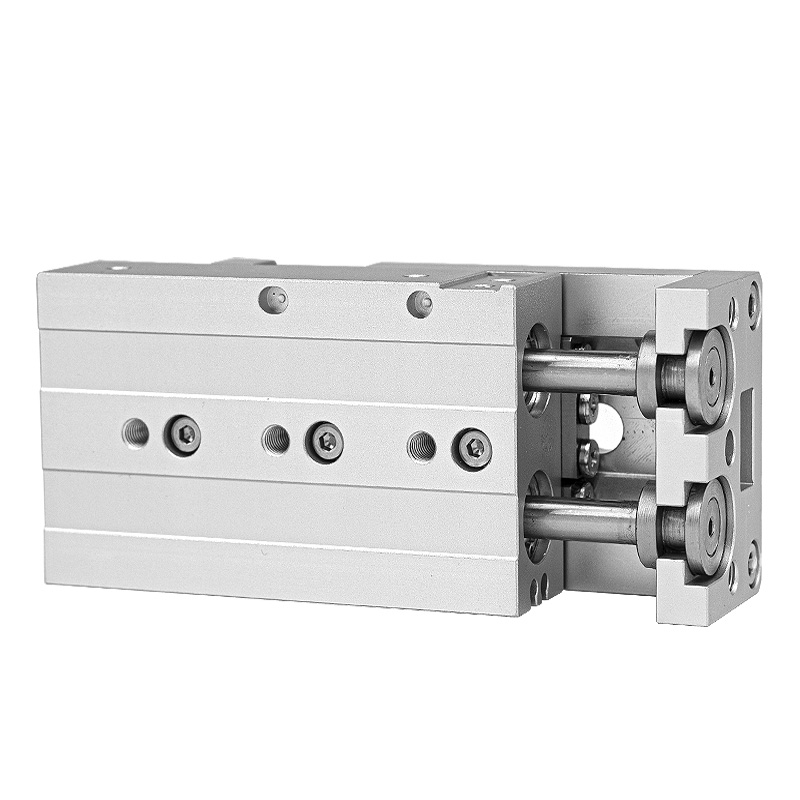

Cilindro deslizante de precisão de eixo duplo série HLS / HLSL (tipo guia de rolo cruzado)

Marca:SOLH da Richge Technology

Posicionamento do produto

     O cilindro deslizante de precisão de eixo duplo da série SOLH HLS / HLSL adota guia linear de rolo cruzado como componente de orientação central. Comparado com os cilindros deslizantes esféricos recirculantes HLQ, ele oferece rigidez muito maior, precisão superior de posicionamento repetido e maior resistência a cargas laterais excêntricas, combinando perfeitamente com processos de carga pesada, montagem de ultraprecisão e automação de posicionamento.

Classificação da série: HLS VS HLSL

     -- Tipo padrão HLS: Corpo do cilindro instalado em um lado do carro deslizante, largura total compacta. Adequado para espaço de instalação limitado, condições de carga média-pequena sem carga de deslocamento excêntrico óbvio.

     -- Tipo Simétrico HLSL: Cilindro centrado entre duas guias de rolos transversais paralelas, distribuição de força uniforme, rigidez bastante aprimorada e capacidade de carga pesada. Primeira escolha para cenários de trabalho de carga pesada, carga excêntrica e de altíssima precisão.

Tabela de especificações técnicas principais

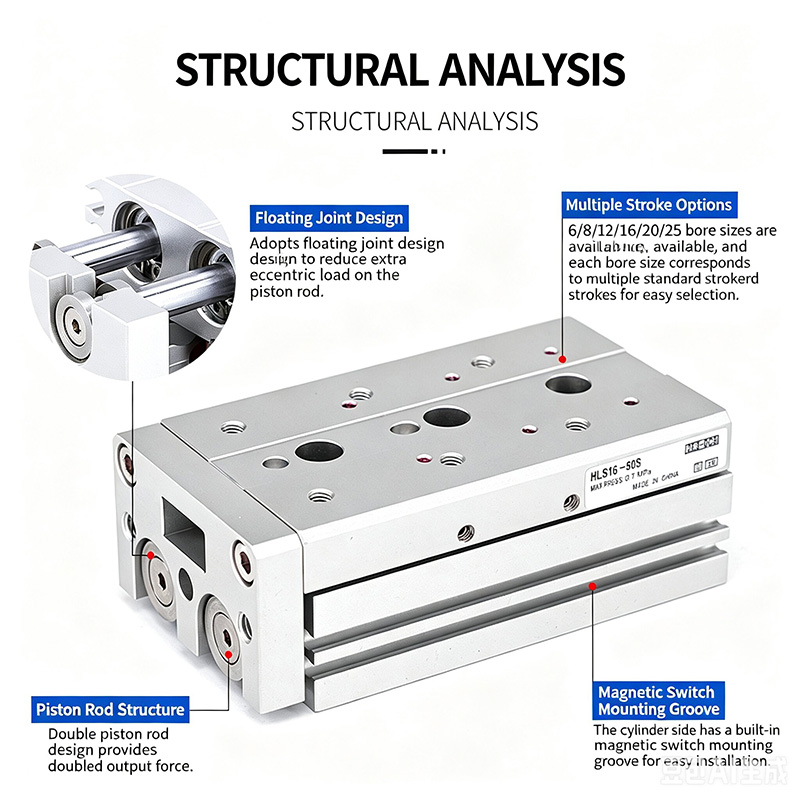

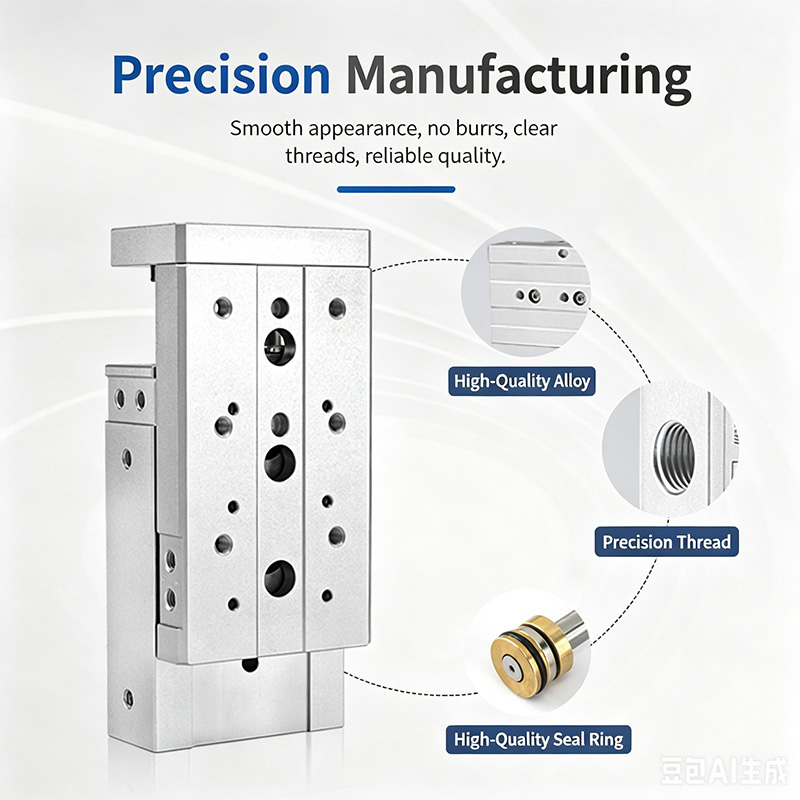

Vantagens estruturais e de desempenho central

  1. Guia linear de rolo cruzado (projeto de contato de linha de rolo)

     -- A estrutura do rolamento de contato em linha fornece extrema rigidez, excelente retilineidade e precisão anti-rotação, forte resistência ao impacto e operação estável sob carga pesada. Design integrado de carro-guia de peça única com atrito ultrabaixo, movimento ultra-suave e ciclo de serviço estendido.

  2. Junta flutuante integrada

    -- A conexão flutuante elástica entre a haste do pistão e a plataforma deslizante compensa a força lateral e o torque excêntrico, evitando a deflexão da haste do pistão e danos por sobrecarga.

  3. Hastes de pistão duplas paralelas

    -- Saída de impulso duplo, excelente desempenho anti-torção, mantém alta precisão de posicionamento sob estado carregado.

  4. Montagem universal multidirecional

     -- Furos de montagem roscados usinados nas superfícies inferior, frontal e lateral para instalação em 3 direções; furos de pinos de localização de precisão pré-usinados na base para posicionamento rápido e preciso.

  5. Superfícies de montagem de ferramentas de 3 lados

     -- Orifícios de montagem do acessório roscados na parte superior do slide e na face frontal, localizando os orifícios dos pinos no plano superior do slide para garantir precisão de posicionamento do gabarito repetível.

  6. Ranhuras de instalação do sensor pré-usinadas

     -- Ranhuras deslizantes padrão no lado do cilindro para instalação flexível e ajuste de posição de interruptores magnéticos.

  7. Opções diversificadas de buffer e limite de parada

     -- Amortecedor de ar fixo, amortecedor de ar ajustável (A/AS/AF), amortecedor de choque hidráulico (B/BF) e vários blocos de parada de limite mecânico externos são combinações opcionais.

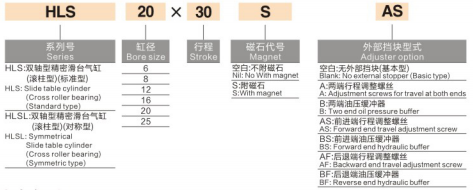

Regra de nomenclatura de modelo padrão

  1. Modelo de exemplo: HLS20×30SAS

     -- HLS = Série de cilindros laterais padrão; HLSL = Série de alta rigidez centrada simétrica

     -- 20 = Diâmetro do furo do cilindro (mm)

     -- 30 = Comprimento nominal do curso (mm)

     -- S = Anel magnético permanente integrado (configuração padrão de fábrica)

     -- A = Amortecedor de ar ajustável em ambas as extremidades

        AS = Amortecedor de ar ajustável apenas no final do curso para frente

        AF = Amortecimento de ar ajustável apenas no final do curso de retorno

     -- B = Amortecedor de óleo hidráulico em ambas as extremidades

        BF = Amortecedor de óleo hidráulico somente no final do curso de retorno

Tabela de Impulso de Saída Teórica (Unidade: N)

Diretrizes de seleção e cenários típicos de aplicação

  1. Sugestões de seleção

     -- Modelo padrão HLS: espaço de instalação compacto, carga média-pequena, sem carga deslocada excêntrica óbvia

     -- Modelo simétrico HLSL: seleção de prioridade para requisitos de carga pesada, carga lateral excêntrica, rigidez ultra-alta e posicionamento de ultraprecisão

  2. Aplicações Industriais Típicas

     -- Montagem de precisão, posicionamento automático, fixação pneumática e estações de transferência de peças

     -- Linhas de produção de semicondutores e automação eletrônica

     -- Instrumentos de inspeção de testes de alta precisão, equipamentos de automação médica, mecanismos de fixação de máquinas-ferramenta

Resumo de uma frase

     O cilindro deslizante de eixo duplo de rolo cruzado SOLH HLS / HLSL adota guia de rolo cruzado de contato de linha de alta rigidez com variantes padrão / simétricas duplas, equipado com amortecedor pneumático / hidráulico opcional e design de junta flutuante anti-excêntrica, o atuador linear de ultra-precisão para serviço pesado premium para equipamentos de automação de precisão semicondutores, médicos e de alta carga.
