Introdução detalhada aos isoladores de alta tensão da tecnologia Richge

     Como fabricante profissional com 37 anos de profunda experiência na área de equipamentos de energia,Richge Technology (Ningbo Richge Technology Co., Ltd., marca com logotipo em inglês "Richge")depende da acumulação técnica madura e do rigoroso controle de qualidade. Seus produtos isolantes de alta tensão cobrem todos os níveis de média e alta tensão, atendendo amplamente sistemas de energia, distribuição de energia industrial e outros cenários. O sistema do produto é construído em torno de três vantagens principais: "desempenho de isolamento confiável, forte adaptabilidade ambiental e excelentes capacidades de personalização". A seguir está uma introdução detalhada de cinco aspectos: posicionamento do produto, principais categorias de produtos, características técnicas, cenários de aplicação e garantia de qualidade.

1. Posicionamento do produto e faixa de cobertura de tensão

     Os isoladores de alta tensão da Richge Technology concentram-se nas necessidades de isolamento do núcleo dos equipamentos de transmissão e distribuição de energia e concentram-se na "adaptação de cenário completo de média e alta tensão". Os níveis de tensão cobrem as três principais faixas de média e alta tensão de 12kV, 24kV e 35kV (adaptando-se a sistemas comuns de média tensão em redes elétricas domésticas). Ao mesmo tempo, tem a capacidade de personalizar soluções de isolamento para níveis de tensão mais elevados para necessidades especiais. Posicionados como "principais componentes de suporte para equipamentos de alta tensão", os produtos são fornecidos principalmente para fabricantes completos de máquinas, como quadros de distribuição de alta tensão, equipamentos de subestação e chaves de aterramento, bem como clientes de engenharia de energia e projetos industriais. Eles são componentes essenciais para garantir “segurança de isolamento e operação estável” de sistemas de alta tensão.

2. Principais categorias de produtos e parâmetros técnicos

      De acordo com informações públicas do produto, os isoladores de alta tensão da Richge Technology podem ser divididos em três séries principais. Cada categoria é orientada para se adaptar a diferentes cenários de alta tensão em termos de projeto estrutural, seleção de materiais e indicadores de desempenho:

2.1 Série de isolamento de alta tensão 12kV (modelo básico de média tensão convencional)

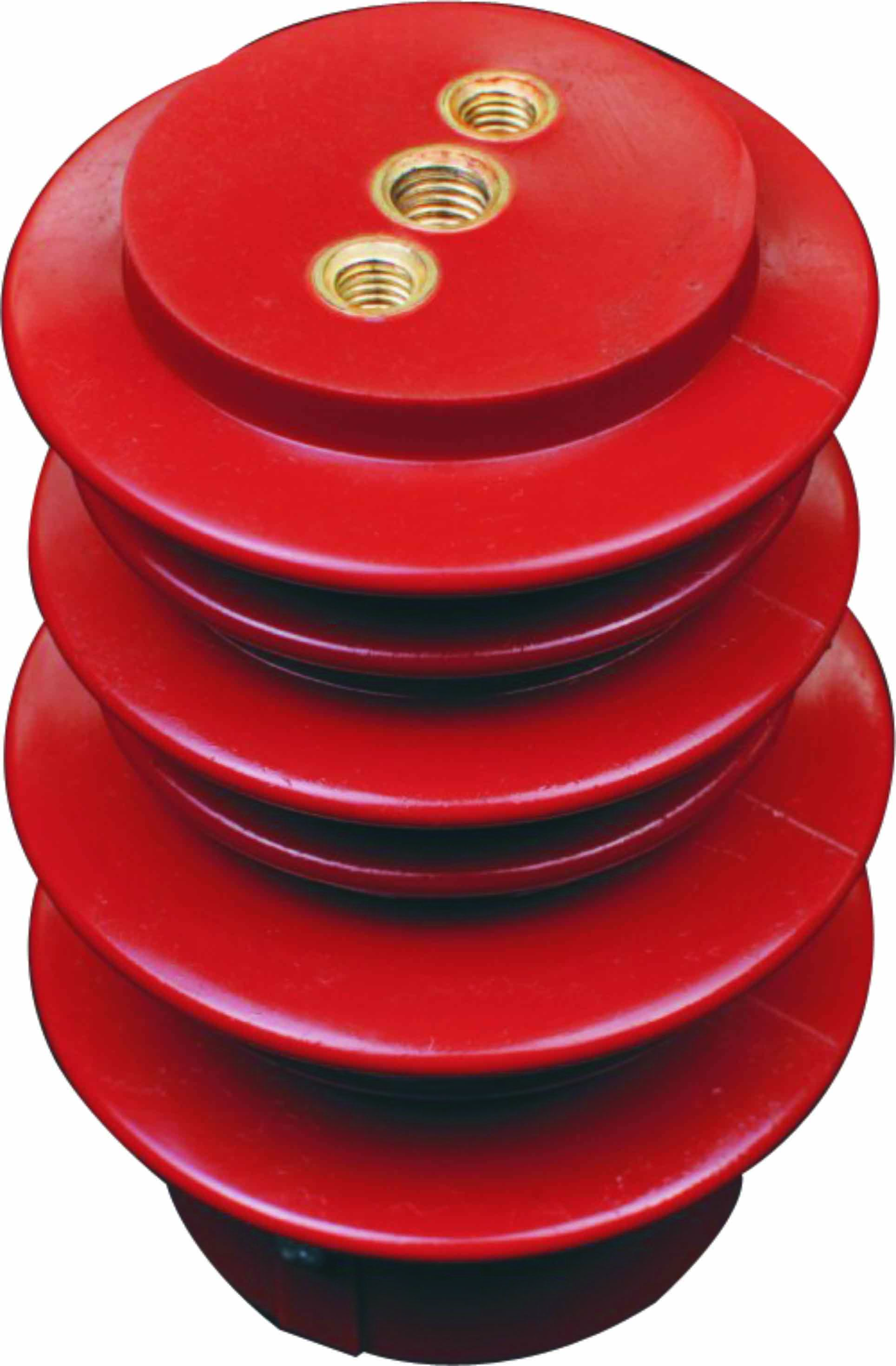

     •Produtos principais:Isoladores da série JYZ (os modelos incluem JYZ 1-12Q, JYZ 2-12Q, JYZ 3-12Q), suportes de isolamento em quadros de distribuição, tampas de isolamento de contato

     •Características dos materiais:Adotando resina epóxi ou polietileno reticulado (XLPE) como material de base, possui excelente desempenho de perda dielétrica (fator de perda dielétrica tanδ ≤ 0,003@20℃), resistência à ruptura (≥20kV/mm) e é resistente a UV e ao envelhecimento, adaptando-se a ambientes externos ou de gabinete fechado de longo prazo.

     •Funções principais:Usado principalmente em quadros de distribuição de 12kV e gabinetes de rede em anel para realizar isolamento elétrico e suporte mecânico de contatos e barramentos de alta tensão, evitar vazamentos ou fugas e suportar estresse elétrico transitório gerado por operações de comutação no gabinete.

    • Recursos de especificação:Estrutura compacta, adaptando-se aos principais painéis de distribuição de 12kV (como KYN28, série XGN). Alguns modelos possuem design de ranhura de posicionamento para instalação rápida e posicionamento preciso.

2.2 Série de isolamento de alta tensão 24kV (modelo avançado de média-alta tensão)

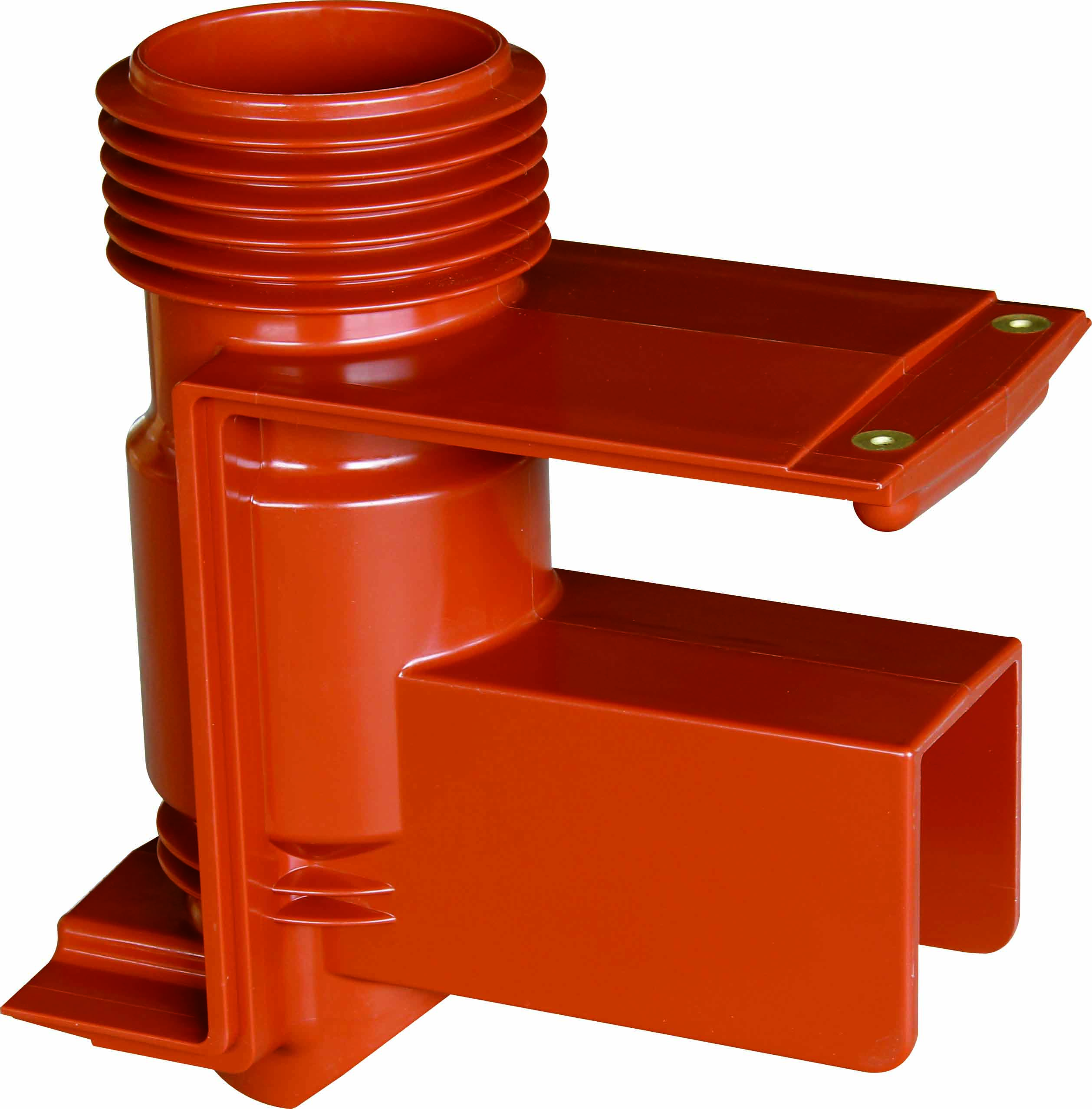

     •Produtos principais:Isoladores GIS (isoladores espaçadores/isoladores de barreira), buchas de cabos, divisórias de isolamento

     •Destaques técnicos:

1.        Os isoladores adotam “processo de moldagem integrado” sem lacunas de emenda, eliminando falhas de isolamento causadas por defeitos estruturais;
2.        As buchas dos cabos possuem camadas de blindagem integradas para otimizar a distribuição do campo elétrico e evitar quebras causadas por intensidade excessiva do campo local;
3.       As divisórias de isolamento possuem “design antipoluição dupla face” com distância de fuga ≥315mm (em conformidade com a norma GB/T 16927.1), adaptando-se a ambientes com nível de poluição Ⅲ e superior.

• Indicadores de desempenho:Corrente suportável nominal de curto prazo ≥25kA/4s, corrente suportável de pico nominal ≥63kA e o desempenho do isolamento é estável na faixa de temperatura de -30℃~+80℃.

2.3 Série de isolamento de alta tensão 35kV (modelo high-end de média-alta tensão)

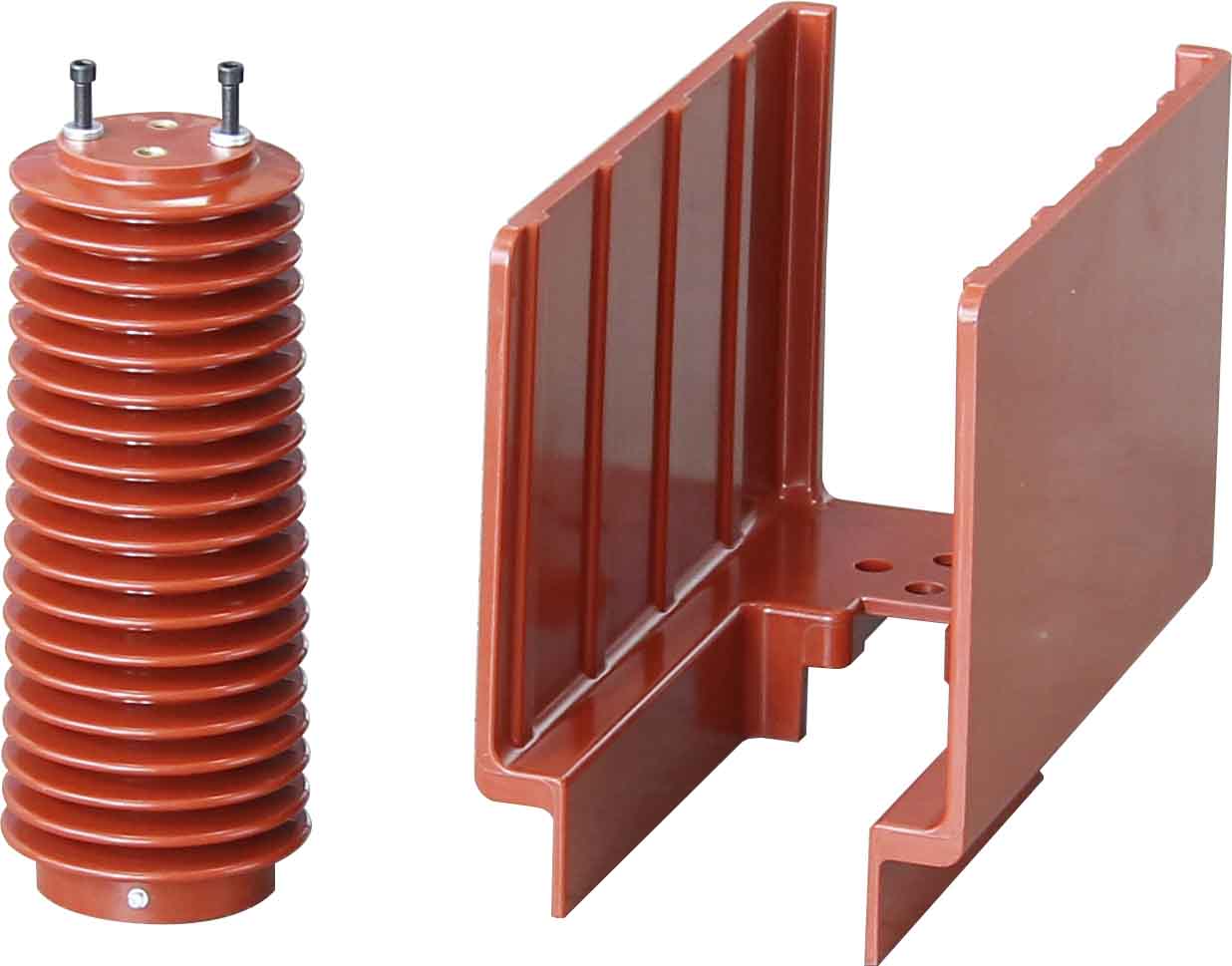

     •Produtos principais:Isoladores de pólo com vedação sólida para disjuntores a vácuo, suportes de isolamento para chaves de aterramento de alta tensão, buchas de isolamento para linhas de saída de transformadores

     •Vantagens principais:

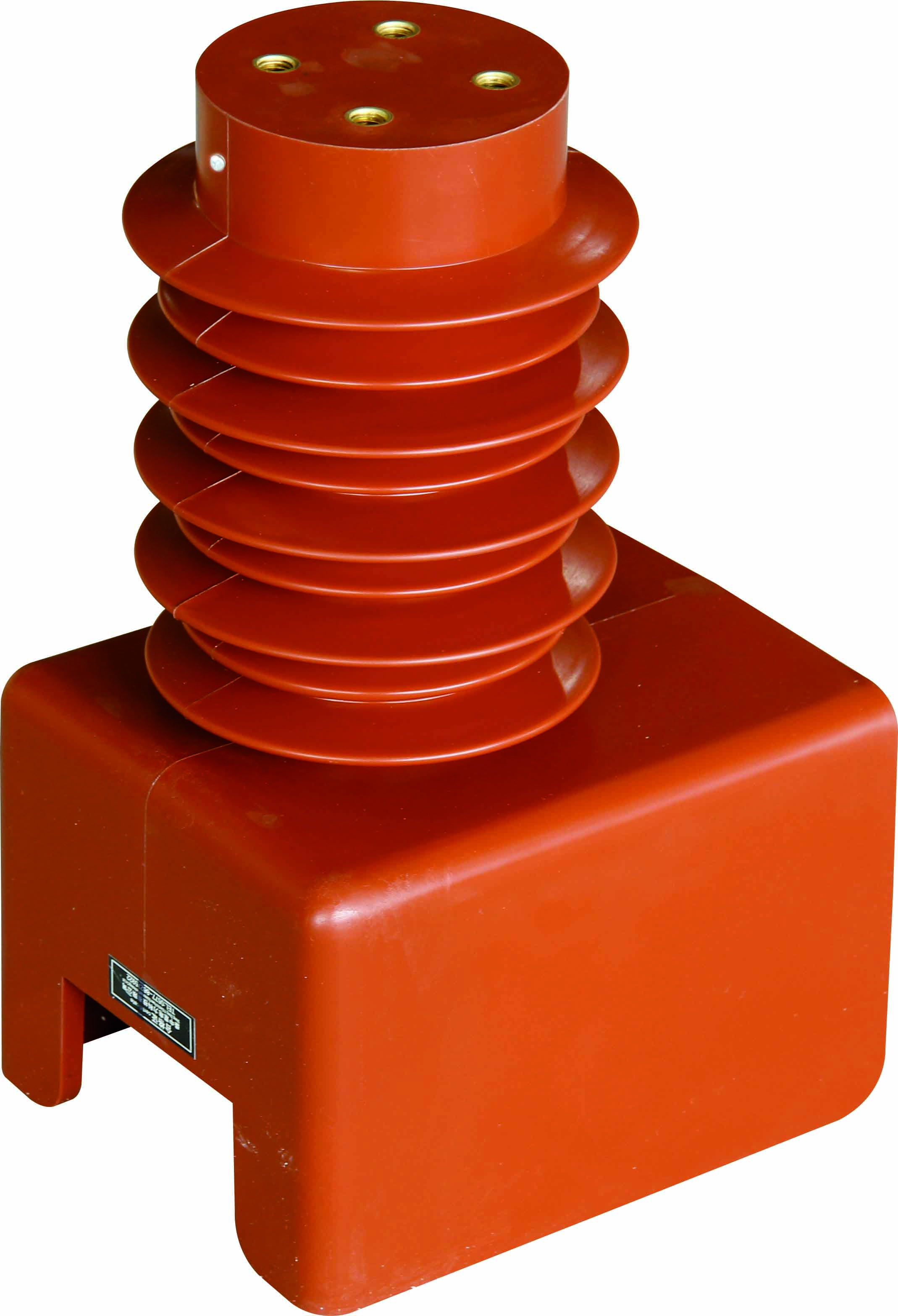

1.        Os isoladores de pólo selados sólidos adotam "processo automático de gel de pressão APG", a resina epóxi cura uniformemente e o conteúdo de bolhas internas ≤0,1%, garantindo nenhuma descarga parcial sob alta tensão (valor de descarga parcial ≤10pC@1,73U₀);

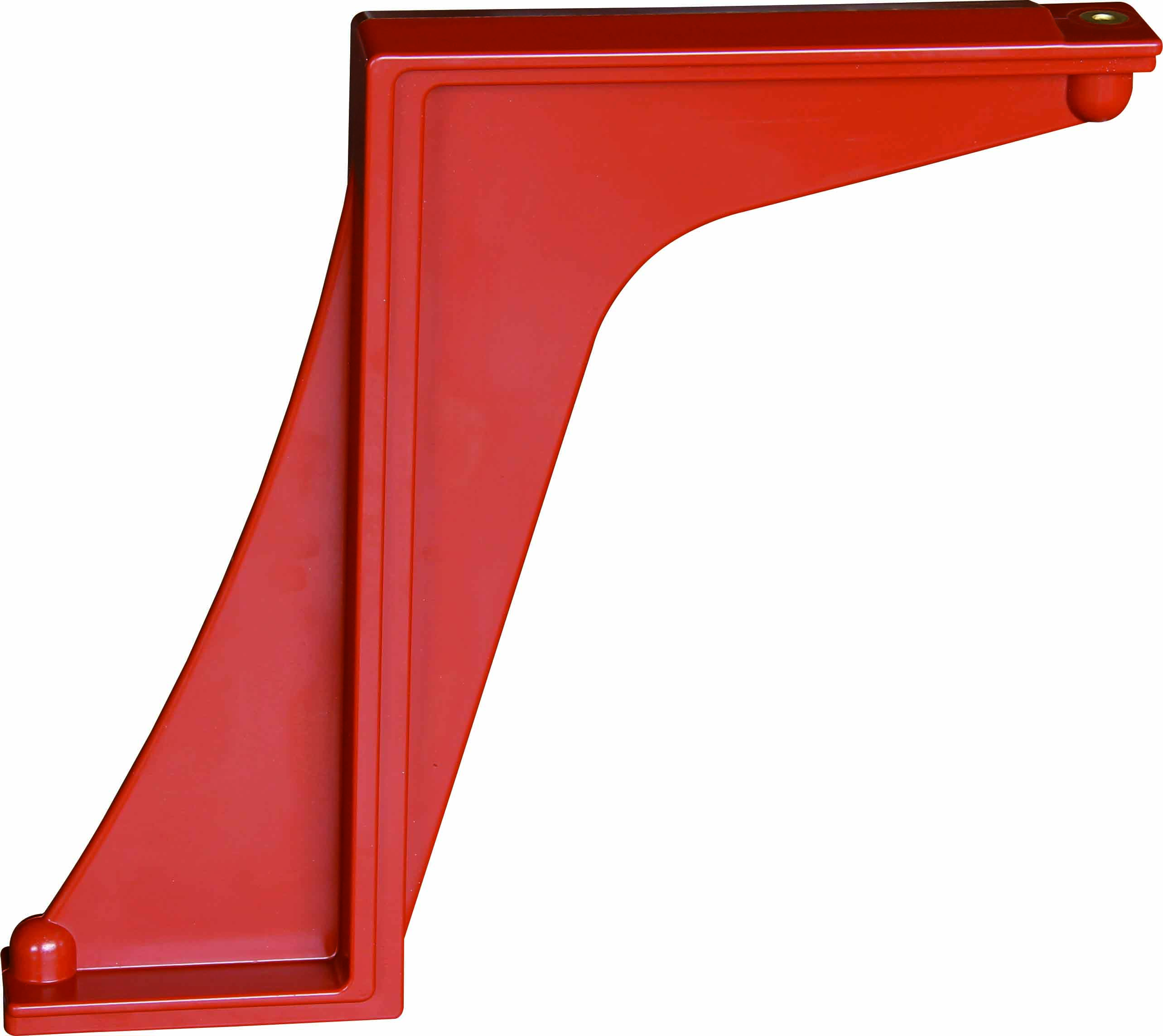

2.        Os suportes de isolamento para chaves de aterramento levam em consideração "desempenho de isolamento e resistência mecânica" com resistência à flexão ≥120MPa, que pode suportar impacto mecânico durante a operação da chave de aterramento;
3.         As buchas adotam "estrutura de isolamento composta" (fibra de vidro epóxi + saia de guarda-chuva de borracha de silicone), que é resistente à névoa salina e ao gelo, adequada para subestações de 35kV em áreas costeiras ou de alta altitude.

• Cenários adaptativos:Subestações externas de 35kV, sistemas de distribuição de energia de alta tensão em grandes plantas industriais (como ferro e aço, indústria química), novas estações de reforço de energia (energia fotovoltaica/eólica).

3. Principais características técnicas dos produtos

     Os isoladores de alta tensão da Richge Technology integram uma série de tecnologias específicas em materiais, processos e design estrutural para atender aos requisitos rigorosos de cenários de alta tensão:

3.1 Seleção de Materiais: Foco nos Requisitos Duplos de "Alto Isolamento + Resistência Ambiental"

     • Seleção de material base:Resina epóxi, polietileno reticulado e borracha de silicone são os materiais básicos do núcleo. Entre eles, a resina epóxi adota "tipo bisfenol A de baixo peso molecular" com alta pureza, baixas impurezas e constante dielétrica estável (εr = 3,8 ~ 4,2 @ 50 Hz); a borracha de silicone seleciona o "tipo de vulcanização de alta temperatura HTV" com excelente desempenho hidrofóbico (ângulo de contato com a água ≥105 °) e forte migração hidrofóbica, que pode restaurar rapidamente o desempenho do isolamento após a contaminação da superfície.

     • Atualização de Material Auxiliar:O enchimento de Al₂O₃ de tamanho nanométrico é adicionado para melhorar a condutividade térmica do material (condutividade térmica aumentada em 20%), evitando o envelhecimento do isolamento causado pelo superaquecimento local durante a operação de alta tensão; alguns produtos adicionam retardadores de chama (em conformidade com o nível UL94 V-0) para evitar riscos de combustão causados ​​por arcos de curto-circuito.

3.2 Processo de Fabricação: Produção Automatizada Garante Consistência

     • Processos Chave:Os produtos principais adotam três processos: "gel de pressão automática APG", "fundição a vácuo" e "moldagem integrada" para substituir a fundição manual tradicional e reduzir o erro humano:

     • Processo APG:Ao controlar com precisão a temperatura (120°C~140°C) e a pressão (5~8MPa), garanta a compactação interna dos isoladores e evite bolhas e rachaduras;

     • Fundição a vácuo:Fundição de materiais em ambiente de vácuo de -0,095 MPa para eliminar lacunas internas e melhorar a resistência à ruptura;

     • Controle de qualidade:Cada lote de produtos deve passar por "detecção de grau de vácuo", "teste de perda dielétrica" ​​e "teste de tensão suportável de frequência de energia" (valor de tensão suportável de 1 minuto ≥3U₀), e a taxa não qualificada é controlada dentro de 0,1%.

3.3 Projeto Estrutural: Adaptação às Necessidades Reais dos Sistemas de Alta Tensão

    • Otimização de Campo Elétrico:Isoladores, buchas e outros produtos adotam o design de "saia de guarda-chuva simplificada" e "eletrodo de blindagem embutido" para evitar a concentração de campo elétrico nos cantos e reduzir o risco de descarga parcial;

     • Adaptação de Instalação:Os isoladores são reservados com furos de instalação padronizados e ranhuras de posicionamento, e a compatibilidade com painéis de alta tensão (como as séries MNS, KYN) e chaves de aterramento é superior a 95%, reduzindo o trabalho de modificação no local;

     • Adaptação Ambiental:Os isoladores externos adotam a estrutura de "saia de guarda-chuva grande + ranhura profunda" para aumentar a distância de fuga (produtos de 35kV têm distância de fuga ≥400 mm). Ao mesmo tempo, o ângulo de inclinação da saia do guarda-chuva é projetado para 15°, o que é conveniente para a água da chuva e evita o acúmulo de contaminação.

4. Principais cenários de aplicação

     Com as características de "nível multitensão e forte adaptação ambiental", os isoladores de alta tensão da Richge Technology são amplamente utilizados em equipamentos principais de alta tensão em sistemas de energia e campos industriais:

     • Equipamentos de Subestação:Como suporte de isolamento e componentes de isolamento para "disjuntores, seccionadores, transformadores" em subestações de 35kV e inferiores, como isoladores de pólos com vedação sólida para disjuntores e divisórias de isolamento de barramentos em subestações de 35kV, garantindo nenhum vazamento ou quebra de equipamentos sob alta tensão.

     • Aparelhagem de Alta Tensão:Adaptando-se a quadros de distribuição de alta tensão internos / externos de 12kV ~ 35kV (como gabinetes de rede em anel, gabinetes GIS), fornecendo soluções de isolamento, como isolamento de contato, separação de gabinete e cabos, como isoladores espaçadores para gabinetes de rede em anel de 12kV e isoladores de barreira para gabinetes GIS de 24kV.

     • Sistemas Industriais de Alta Tensão:Atendendo sistemas de distribuição de energia de alta tensão em grandes empresas industriais, como ferro e aço, indústria química e metalurgia, como buchas de isolamento de saída para transformadores industriais de 35kV e suportes de isolamento para motores de alta tensão, que podem suportar poeira e gases corrosivos em ambientes industriais e garantir a produção contínua.

     • Apoio a Novas Energias:Adaptação a equipamentos de distribuição de energia de 35kV em estações de reforço de energia fotovoltaica e eólica, como suportes de isolamento para interruptores de aterramento em estações de reforço de energia eólica (baixa temperatura resistente a -40 ℃) e divisórias de isolamento de alta tensão para inversores fotovoltaicos, atendendo aos requisitos de "alta confiabilidade e longa vida" em novos cenários energéticos.

5. Garantia de qualidade e conformidade da indústria

     A Richge Technology garante a confiabilidade dos isoladores de alta tensão por meio de "controle de qualidade de processo completo + certificação padrão da indústria":

     • Conformidade com Certificação:Os produtos estão em conformidade com os padrões internacionais IEC 61462 (isoladores compostos), IEC 62271-303 (requisitos de isolamento para comutadores de alta tensão) e padrões nacionais GB/T 16927.1 (tecnologia de teste de alta tensão), GB 1094.3 (requisitos de isolamento para transformadores de potência). Alguns produtos passaram pelas certificações CE e UL e podem ser exportados para mercados internacionais.

     • Equipamento de teste:Equipado com equipamentos de teste líderes do setor, incluindo "testador de descarga parcial" (precisão de detecção ≤1pC), "bancada de teste de tensão suportável de frequência de energia" (tensão de saída máxima de 200kV), "câmara de teste de calor úmido de alta e baixa temperatura" (simulando -40 ℃ ~ + 85 ℃, ambiente de 95% RH). Cada produto deve passar por três testes principais: "tensão suportável de frequência de energia", "descarga parcial" e "resistência mecânica" antes de sair da fábrica.

    • Feedback do cliente:Os produtos são fornecidos para fabricantes nacionais de equipamentos de alta tensão e instituições de pesquisa de energia e foram reconhecidos pelos usuários pelo "desempenho de isolamento estável e baixa taxa de falhas (≤0,5%/ano)". Especialmente em subestações de 35kV e sistemas industriais de alta tensão, a vida útil pode chegar a mais de 15 anos.

Resumo

     Os isoladores de alta tensão da Richge Technology têm competitividade central de "cobertura de tensão total de 12kV ~ 35kV, alto desempenho de isolamento e forte adaptação ambiental". Através da seleção otimizada de materiais, processos automatizados e projeto estrutural otimizado, eles se tornaram componentes de suporte confiáveis ​​para sistemas de distribuição de energia de média e alta tensão. Seus produtos não apenas atendem às necessidades de cenários convencionais de alta tensão, mas também podem fornecer soluções personalizadas para ambientes especiais, como grandes altitudes, áreas costeiras e poluição industrial. Eles são adaptados a equipamentos de alta tensão em diversas áreas, como energia, indústria e novas energias, e são um produto preferido com "profissionalismo e praticidade" na área de isolamento de média e alta tensão.
