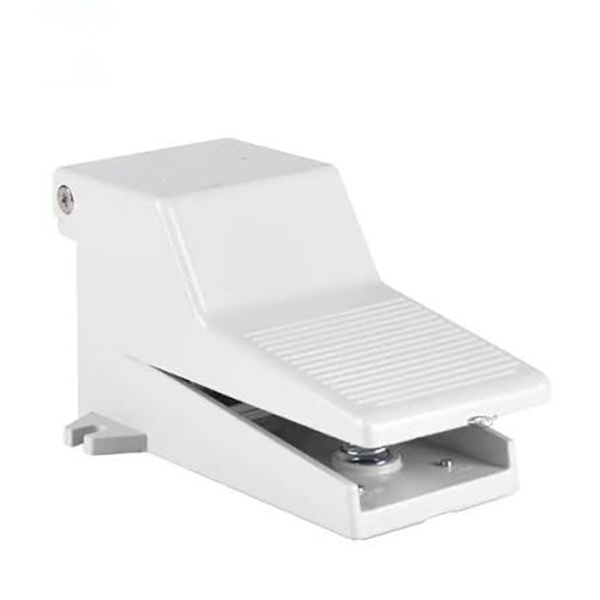

Válvula de pedal de 5/2 vias série 4F | Válvula de pé pneumática de alumínio completo de ação direta

Marca: SOLH por Richge Technology | Substituição totalmente compatível para válvula de pé série AirTAC 4F

1. Visão geral do produto

     A série SOLH 4F é uma solução profissionalVálvula direcional pneumática de pedal de 5/2 vias totalmente compatível e intercambiável com toda a série AirTAC 4F. Adotando corpo completo em liga de alumínio fundido e pedal antiderrapante espesso com estrutura de reinicialização de mola de ação direta, é especialmente projetado paracontrole de avanço e reverso do cilindro de dupla ação. A série completa abrange quatro tipos configuráveis: auto-reinicialização padrão, travamento automático mecânico L, tampa protetora de segurança G e travamento LG + integração de proteção. Ele pode substituir manualmente válvulas solenóides para equipamentos start-stop e comutação direcional, amplamente aplicado em acessórios de ferramentas, estampagem, rebitagem e cenários de controle pneumático industrial.

  1.1 Lógica de Circuito de Ar de Núcleo 5/2 Vias

     • Definição de porto aéreo: P (entrada de ar principal), A/B (duas saídas de trabalho), R1/R2 (duas portas de exaustão independentes)

     • Estado normal (pedal liberado): P conecta-se a B para fornecimento de ar; A se conecta a R1 para exaustão, o cilindro retrai e reinicia

     • Estado de funcionamento (pedal pressionado): P conecta-se a A para fornecimento de ar; B se conecta a R2 para exaustão, o cilindro se estende e opera

     • Tipo padrão não-L: Reinicialização instantânea da recuperação da mola após a liberação do pé para controle intermitente de jog

     • Tipo de travamento L: Pressione uma vez para travar a posição e manter a pressão do ar; pressione novamente para desbloquear e redefinir o alívio de pressão

2. Regras de codificação de modelo e definição de sufixo

     Lógica de codificação: 4F210 - [Tamanho da porta] + [Sufixo de função] - [Tipo de rosca]

  2.1 Modelo Básico e Tamanho da Porta

     • 4F210: Corpo base da válvula de pé universal mainstream de 5/2 vias

     • 06: Porta de rosca G1/8 (PT1/8)

     • 08: Especificação principal universal G1/4 (PT1/4)

 2.2 Guia de seleção de sufixo de função principal

  2.3 Sufixo do tipo de rosca

     • Em branco: Rosca cônica PT (padrão padrão)

     • G: Rosca paralela G padrão britânico

     • T: Rosca cônica padrão americano NPT

  Exemplo de modelo: 4F210-08 | Válvula de pé de auto-reset padrão G1/4; 4F210-08LG | Válvula de pé autotravante G1/4 com tampa protetora de segurança

3. Parâmetros Técnicos Principais

4. Distinção de seleção: Válvula de pé 4F 5/2 vias vs 3F 3/2 vias

5. Vantagens do Núcleo Estrutural

     • Design de escapamento duplo independente: Equipado com dois orifícios de exaustão separados para garantir uma exaustão suave durante a reversão do cilindro, resposta de ação rápida e operação estável sem atraso.

     • Pedal Antiderrapante para Serviço Pesado: A superfície do pedal com textura de rolo aumenta o atrito de forma eficaz, evitando escorregões durante pisadas com alta carga e melhorando a estabilidade operacional.

     • Mecanismo de travamento independente estável: A estrutura de travamento independente garante posicionamento firme e destravamento leve. Nota: Não é adequado para condições de trabalho de impacto contínuo de frequência ultra-alta.

     • Capa protetora de segurança opcional: A proteção plástica personalizada à prova de poeira evita efetivamente a reversão acidental causada pela queda de peças de trabalho ou toque incorreto do pessoal, melhorando a segurança da operação no local.

     • Estrutura durável totalmente em alumínio: O corpo integral em liga de alumínio fundido apresenta alta dureza, resistência ao impacto e longa vida útil para ambientes agressivos de oficinas industriais.

6. Cenários típicos de aplicação

     • Controle manual de cilindro de dupla ação: Fonte de ar → válvula de pé 4F → cilindro de dupla ação. O tipo de reinicialização automática realiza extensão ao pressionar e retração ao liberar; o tipo de travamento mantém a pressão de fixação para posicionamento de longo prazo.

     • Controle de equipamentos de processamento industrial: Comutação direcional profissional operada por pedal para máquinas de estampar, rebitadeiras e acessórios de retificação, liberando as mãos para uma operação de processamento eficiente.

     • Depuração de equipamentos no local: Substitua temporariamente as válvulas solenóides por válvulas de pé manuais para depuração do circuito pneumático, conveniente para operação de teste do equipamento e calibração de parâmetros.

Resumo de uma frase

     A série SOLH 4F é uma válvula de pedal de ação direta de 5/2 vias totalmente em alumínio com opções de proteção de auto-reset, autotravamento e anti-funcionamento incorreto. Apresentando exaustão rápida dupla, grande fluxo e compatibilidade total com AirTAC, é a válvula de controle de pé industrial padrão para comutação de avanço/reverso de cilindro de dupla ação e controle pneumático de processamento mecânico.
