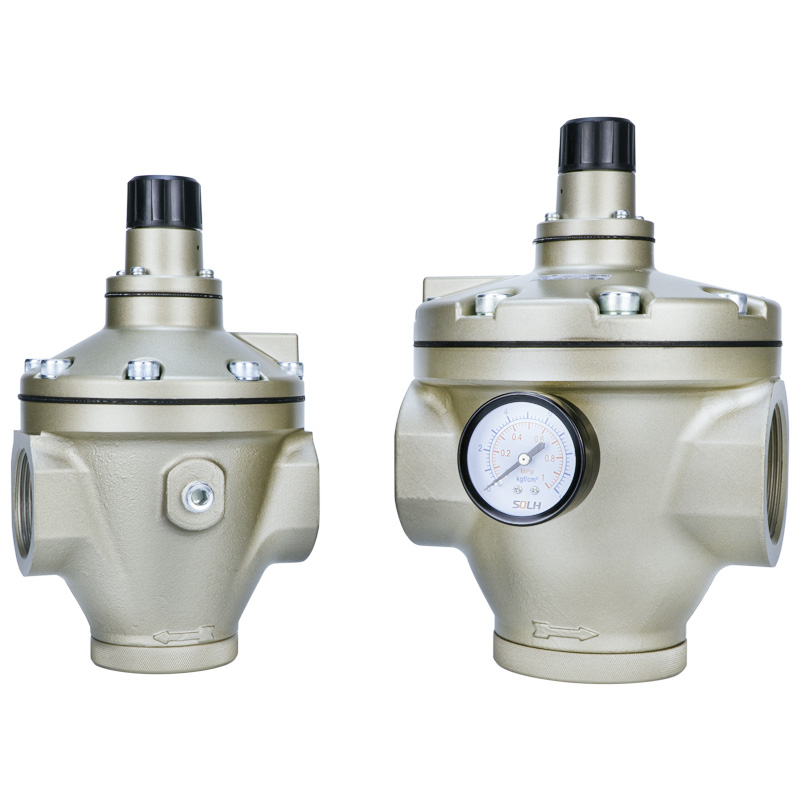

Regulador de pressão operado por piloto série AR (SOLH da Richge Technology)

Marca:SOLH da Richge Technology (睿其格科技)

Posicionamento do produto

     Os reguladores operados por piloto SOLH AR cobrem os modelos completos AR425/435/625/635/825/835/925/935. Adotando uma estrutura de alívio piloto interna, esta série tem como alvo tubulações de ar principais de média-alta pressão, grande fluxo, longa distância e alta precisão. Comparado com reguladores de ação direta padrão, ele oferece precisão de regulação superior, maior rendimento e desempenho mais forte contra flutuação de pressão.

Estrutura e Princípio de Funcionamento

     Estrutura: Piloto interno tipo alívio com ar piloto de sangria constante

     1. O ar comprimido de entrada se divide no canal de fluxo principal e no circuito de controle piloto independente.

     2. A pressão do ar piloto empurra o diafragma para ajustar a abertura do carretel principal para uma pressão de saída estável.

     3. A função de alívio integrada esgota automaticamente o excesso de pressão secundária para manter a pressão de saída constante.

     4. O fluxo de ar de sangria constante em torno de 5 L/min garante uma resposta ultrarrápida e excelente precisão de regulação.

Principais recursos do produto

     1. Grande fluxo e classificação de alta pressão

     A pressão máxima de trabalho atinge 1,0 MPa com pressão de prova de 1,5 MPa. Os tamanhos das portas variam de 1/4" a 2", combinando perfeitamente com as linhas principais de fábrica e sistemas de fornecimento de ar centralizados.

     2. Precisão de regulação ultra-alta

     Histerese ≤0,02 MPa e repetibilidade ≤0,01 MPa. A pressão de saída permanece estável mesmo sob mudanças bruscas de pressão de entrada ou aumento instantâneo de vazão.

     3. Faixa de pressão dupla dentro de um corpo idêntico

     3.1 Modelo Sufixo 25: 0,05–0,83 MPa para aplicações industriais gerais de alta pressão

     3.2 Modelo Sufixo 35: 0,02–0,20 MPa para cenários de controle de precisão de baixa pressão

     4. Alívio de sobrepressão automático integrado

     Não é necessária nenhuma válvula de alívio externa extra. A estrutura de alívio integrada estabiliza a saída de pressão e evita o impacto da pressão nos componentes pneumáticos a jusante.

     5. Construção estável e de fácil manutenção

     A temperatura operacional varia de -5°C a +60°C. O corpo em liga de alumínio fundido suporta operação sem lubrificação e orientação de montagem arbitrária.

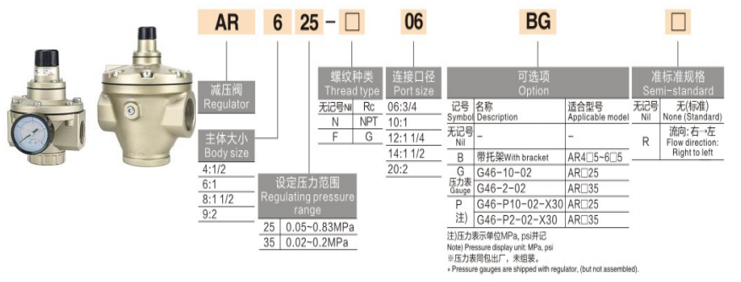

Tabela de modelos e especificações

Parâmetros Técnicos Gerais

     1. Meio aplicável: Ar comprimido seco ou lubrificado

     2. Pressão máxima de entrada: 1,0 MPa

     3. Consumo de sangramento constante: Aprox. 5 L/min (ANR)

     4. Porta de calibre padrão: rosca de 1/4"

     5. Tipo de estrutura: Piloto interno, desenho em relevo com sangramento constante

Aplicações Típicas

     1. Principais tubulações de ar da fábrica e estações centralizadas de abastecimento de ar

     2. Equipamento de grande fluxo equipado com cilindros de grande diâmetro, motores pneumáticos, dispositivos de sopro e secagem de ar

     3. Controle pneumático de precisão: dispositivos de teste, equipamentos de posicionamento, controle de tensão e prensas hidráulicas

     4. Tubulações com forte flutuação de pressão e transmissão de ar de longa distância

     5.Sistemas de redução de pressão em dois estágios, desde tanques de ar de alta pressão até equipamentos de produção de média pressão

Resumo principal

     A série piloto AR integra estrutura piloto de alívio interno, grande capacidade de fluxo, alta precisão, faixas de pressão duplas selecionáveis ​​e função de sangramento automático constante. Ele serve como a solução ideal de regulação de pressão para troncos de ar principais, equipamentos de alto fluxo e circuitos pneumáticos de alta pressão e alta precisão.

Comparação de seleção: AR direto / AR piloto / VEX1

     1. AR de ação direta (AR20 ~ 60): Fluxo pequeno, custo econômico, precisão de regulação padrão para pequenos circuitos ramificados

     2. Pilot AR (AR425 ~ 935): Fluxo de médio a grande porte, alta precisão, dedicado para tubulações de ar principais de fábrica

     3. Série VEX1: rendimento ultragrande, design de exaustão de 3 portas, ajuste de pressão em vários estágios e desempenho de alívio ultrarrápido
