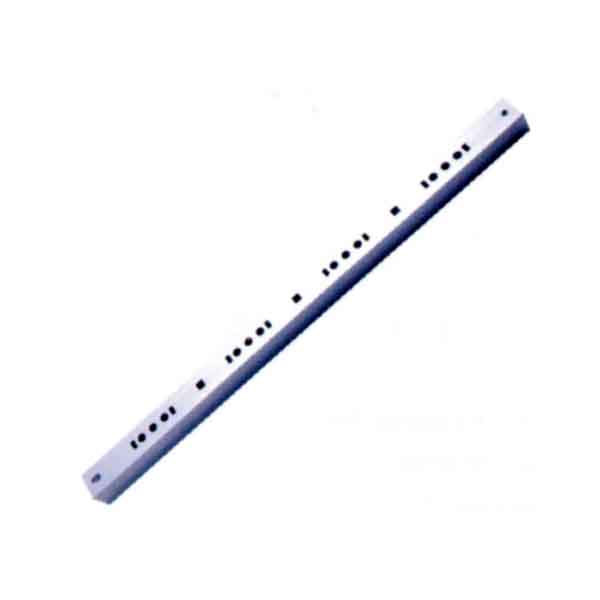

Para avaliar a condição desuportes de barra de switchgearAtravés do teste de resistência ao isolamento, um megohmímetro de alta tensão é usado principalmente para aplicar uma tensão CC e medir a resistência ao isolamento. À medida que a barra de distribuição suporta a idade, devido ao acúmulo de contaminação da superfície, rachaduras internas do orifício por meio do buraco ou umidade, tanto as resistências de volume quanto a superfície diminuem significativamente. Os resultados dos testes abaixo dos benchmarks históricos especificados ou limiares padrão (por exemplo, abaixo de 100 MΩ, normalmente considerados um limiar de aviso) indicam deterioração no desempenho do isolamento de suporte, com o potencial de canais de carbonização para formar, representando o risco de rastejamento ou quebra de orifício. A temperatura e a umidade do ambiente de teste devem ser calibradas e as comparações horizontais com suportes de barras semelhantes são mais úteis na avaliação da extensão do envelhecimento.
A análise de perda dielétrica se concentra na avaliação das características de perda dielétrica desuportes de barra de switchgearsob campos CA de alta tensão. A medição da tangente de perda dielétrica (TANδ) usando um circuito de ponte de precisão pode refletir com sensibilidade a deterioração geral do material de isolamento e quaisquer defeitos internos. Quando um suporte à barra de comutação envelhece (por exemplo, devido à delaminação por umidade, descarga de espaço de ar ou rachaduras na matriz de resina dentro do material de isolamento), sua polarização dielétrica e perdas de condutividade aumentam, levando a um valor de tanδ anormalmente alto. A curva de perda com o aumento da tensão de teste também muda (por exemplo, um ponto de inflexão distinto aparece). Esse método não destrutivo é particularmente adepto de detectar deterioração localizada, mas ativamente, dentro do suporte da barra.
A combinação desses dois métodos fornece um diagnóstico mais abrangente deSuporte à barra do switchgeardegradação. O teste de resistência ao isolamento é altamente sensível a defeitos penetrantes e umidade grave, enquanto a análise de perda dielétrica é mais sensível à degradação do material difuso e precoce e efeitos de polarização interfacial. Uma diminuição significativa na resistência ao isolamento de um suporte à barra de distribuição, acompanhada por um aumento excessivo da perda dielétrica ou um padrão espectral anormal, particularmente em altas tensões, indica fortemente que a estrutura de isolamento entrou em uma fase acelerada de envelhecimento ou faces de riscos de potencial grave, que requer manutenção horária ou substituição acelerada. Esses dois métodos formam um mecanismo de diagnóstico colaborativo importante para a condição de isolamento do suporte da barra.
