Válvula solenóide de fluido de 2/2 vias série 2W (ação direta + operada por piloto)

Marca: SOLH da Richge Technology

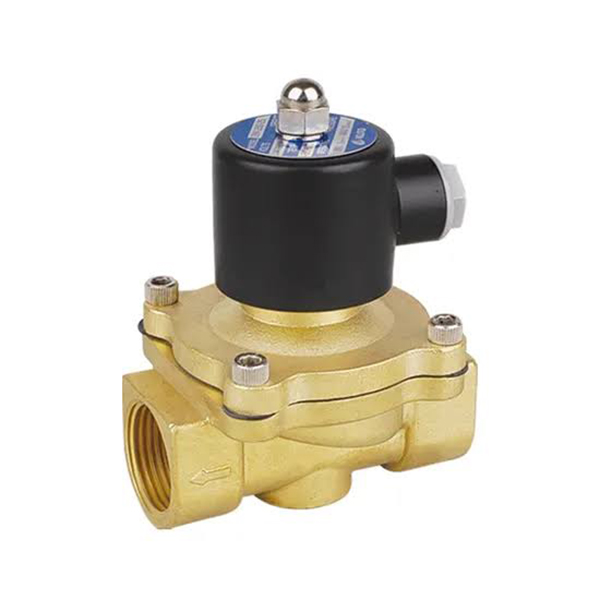

Visão geral do produto

     A série SOLH 2W é uma válvula solenóide de corte de fluido normalmente fechada industrial universal de 2/2 vias, dividida em duas linhas estruturais: 2W de ação direta (série pequena 030/050) e 2W operada por piloto (série de furo grande 150 ~ 500). Ele executa controle liga/desliga automático para água limpa, ar comprimido, óleo lubrificante, fluido de corte de resfriamento e tubulações de líquidos levemente corrosivos.

       * Corpo da válvula em latão com vedação anticorrosiva multicamadas; opções duplas de tipo direto de inicialização com pressão zero e tipo piloto de alto fluxo para seleção de faixa completa

       * Dimensões e especificações de rosca padronizadas, compatíveis com multi-thread PT/G/NPT para exportação global

       * A bobina resistente a baixas temperaturas suporta energização contínua estável a longo prazo

     Amplamente compatível com equipamentos de tratamento de água, circuitos de resfriamento de máquinas-ferramenta, linhas de limpeza por pulverização, tubulações de compressores de ar e sistemas de automação de fluidos para toda a indústria.

Classificação completa de duas linhas de produtos: NC de ação direta VS NC operado por piloto

  1. 2W de ação direta normalmente fechado (exemplo de modelo: 2W-L030-08)

     --Princípio de trabalhople:A bobina eletromagnética aciona diretamente a haste da armadura interna para abrir/fechar a sede da válvula principal, permitindo a abertura total sob pressão média zero de 0MPa.

        * Desligar: A mola comprime a junta de vedação para cortar totalmente o fluido da tubulação

        * Ligar: A força eletromagnética levanta o carretel para realizar a circulação bidirecional de fluido

           Sem câmara piloto auxiliar, estrutura ultrasimples com velocidade de resposta rápida em milissegundos.

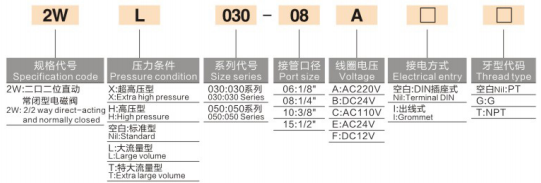

    -- Regra completa de codificação do modelo

     2W - Sufixo de pressão/fluxo - Série de tamanhos - Rosca da porta - Tensão da bobina - Tipo de fiação - Rosca padrão

        * 2W: Válvula solenóide normalmente fechada de 2/2 vias de ação direta

        *  Sufixo de pressão e fluxo: Em branco = Padrão / L = Fluxo grande / T = Fluxo extra grande / H = Alta pressão / X = Pressão extra alta

        *  Série de tamanhos: 030 (miniatura), 050 (médio pequeno)

        *  Código da porta: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Código de tensão: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Modo de fiação: Em branco = soquete DIN (padrão para gabinete de controle), I = fio à prova d'água (equipamento externo úmido)

        *  Padrão de rosca: Blank=PT rosca cônica britânica, G=G rosca paralela, T=NPT rosca americana

   --  Principais vantagens

       *  Inicialização com pressão diferencial zero, sem limite mínimo de pressão operacional, abertura estável sob vácuo, circuitos de micropressão e microfluxo de água

        *  Corpo ultracompacto, ângulo de montagem arbitrário para layout de gabinete de equipamento apertado

        *  Resposta liga-desliga rápida em milissegundos, adequada para ciclos intermitentes de partida-parada de alta frequência

        *  Corpo de válvula pequeno com baixo custo de consumíveis, primeira escolha econômica para controle de ramificação de ponto único

     --  Cenários de aplicação

      Injeção de óleo de resfriamento de ponto único para pequenas máquinas-ferramentas CNC, mini máquinas de limpeza por spray, micro controle de ar/água para equipamentos de automação 3C, pequenos interruptores de ramificação de compressores de ar, controle liga/desliga de micro fluido de laboratório.

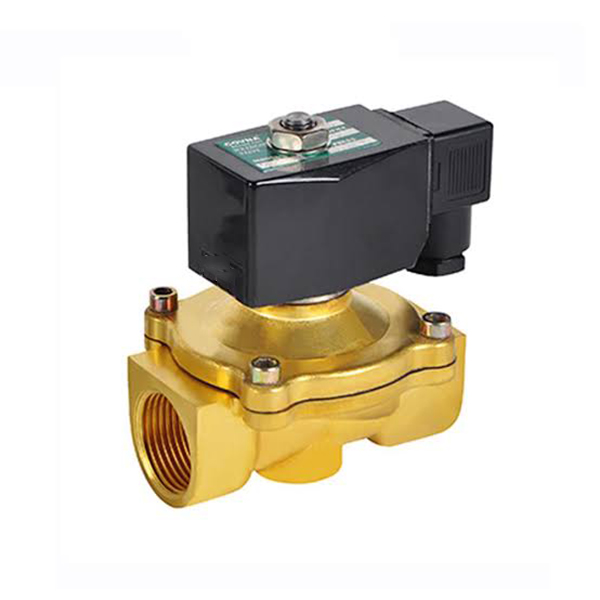

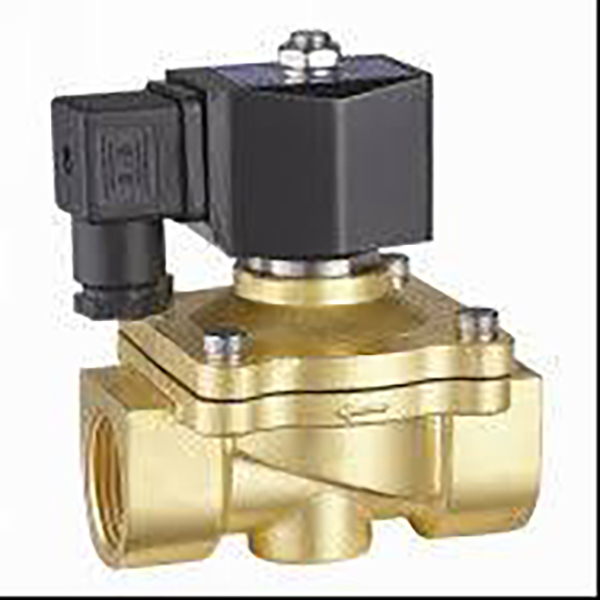

  2. 2W operado por piloto normalmente fechado (exemplo de modelo: 2W250-25)

     -- Princípio de funcionamento:Orifício de sangria piloto integrado, contando com a pressão média da tubulação para levantar o carretel principal de grande diâmetro; a bobina controla apenas um pequeno orifício piloto com baixo consumo de energia e baixa geração de calor. Pressão diferencial mínima de inicialização 0,05 MPa, a válvula não pode abrir totalmente sem pressão média.

        * Desligar: Orifício piloto selado, a pressão da cavidade interna comprime a vedação para fechar a tubulação

        * Ligar: A pressão da câmara piloto sangra, os macacos de média pressão abrem a válvula principal para fluxo de fluido de alto volume, orifício máximo de até Φ50 (G2 polegadas)

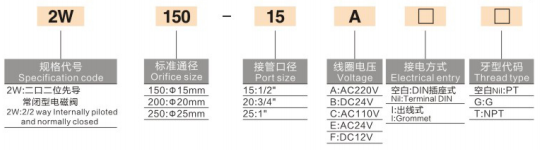

    --Regra completa de codificação do modelo

        2W - Tamanho do orifício - Rosca da porta - Tensão da bobina - Tipo de fiação - Padrão de rosca

        *  2W: Válvula solenóide normalmente fechada de 2/2 vias operada por piloto

        *  Tamanho do orifício padrão: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Código da porta: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Códigos de tensão, fiação e rosca totalmente intercambiáveis ​​com séries de ação direta, peças sobressalentes de bobina compatíveis

  3. Principais vantagens

     -- Furo direto extra grande para alto fluxo médio, perda de pressão ultrabaixa na tubulação, ideal para redes centralizadas de abastecimento de água/ar de linha inteira

     -- A bobina de baixa potência aciona o corpo da válvula de grande diâmetro, aumento de baixa temperatura sob operação contínua de 24 horas, desempenho anti-queimadura

     -- Amplo canal de fluxo que não é fácil de entupir, suporta a circulação de água de resfriamento industrial com pequenas impurezas suspensas

     -- A válvula piloto única pode substituir várias válvulas diretas pequenas, simplificar o layout da tubulação principal e reduzir o custo de aquisição

  4.Cenários de aplicação

     Controle do circuito principal de água para equipamentos de limpeza por spray de grande linha de montagem, drenagem completa da máquina do compressor de ar e desligamento da tubulação de ar principal, tubos coletores de grande fluxo do sistema de resfriamento circulante, equipamento de tratamento de água, interruptor mestre de fluido geral para embalagens de alimentos e equipamentos químicos.

Recursos básicos compartilhados universais (operação direta + piloto)

  1.Função Uniforme NC Normalmente Fechada (Padrão de Fábrica)

     Desligamento automático quando há corte de energia, evita efetivamente transbordamento e vazamento de água/ar durante o desligamento do equipamento para maior proteção de segurança do sistema.

  2. Materiais de vedação duplos opcionais

     -- Borracha nitrílica NBR padrão: Universal para água limpa, ar comprimido e óleo lubrificante em condições gerais de trabalho

     -- Etileno propileno EPDM opcional: Resistente ao calor, ácido fraco e resistente a álcalis, dedicado para água quente, fluido limpo de qualidade alimentar e equipamentos de decapagem

  3. Bobinas compatíveis universais com múltiplas especificações

     Cobertura total de tensão AC e DC, bobina isolada de baixa potência que suporta energização contínua de longo prazo; esquemas de fiação dupla (soquete DIN / fio à prova d'água) adaptáveis ​​à fiação de gabinete interno e equipamento externo.

  4.Padrões de rosca de exportação multi-internacional

     Três opções de rosca: PT British taper, G paralelo BSPP, NPT American thread, combinando equipamentos de automação doméstica e demandas de exportação de linha de produção no exterior.

  5. Montagem universal sem gravidade

     O corpo da válvula pode ser instalado verticalmente, horizontalmente ou invertido sem afetar o desempenho de abertura/fechamento, perfeito para layout de gabinete compacto.

  6. Personalização total do grau de pressão

     A série direta suporta versões personalizadas padrão/alta pressão/extra alta pressão/grande fluxo; a série piloto se adapta nativamente à faixa de pressão de fluido industrial convencional de 0,05 ~ 1,0 MPa.

Tabela Unificada de Especificações Técnicas Gerais

Tabela de comparação de seleção completa operada por piloto direto VS

Cenários de aplicação típicos segmentados

  1. Campos aplicáveis ​​NC de ação direta 2W

     -- Injeção de óleo de resfriamento de ponto único e micro spray para pequenas máquinas-ferramentas CNC, controle de microfluido de estação simples

     -- Abastecimento auxiliar de água a vácuo e pequeno ramo pneumático ligado/desligado para equipamentos de automação 3C

     -- Pequenos equipamentos de limpeza ultrassônica, circuitos de controle de microfluidos de laboratório

     -- Ramo de manutenção de equipamentos, interruptor de água/gás de ponto único para pequenas luminárias

  2. Campos Aplicáveis ​​NC Operados por Piloto 2W

     -- Dreno completo da máquina do compressor de ar, válvula de corte da tubulação de ar principal da oficina

     -- Controle mestre do circuito de água para equipamentos de limpeza por pulverização de grandes linhas de montagem

     -- Sistema de circulação de tratamento de água, tubos coletores de grande fluxo de resfriamento industrial

     -- Chave mestre de fluido de grande diâmetro para embalagens de alimentos e equipamentos químicos completos

Regras de julgamento de seleção básica

     -- Pressão de água/ar na tubulação abaixo de 0,05 MPa, micro meio intermitente, circuito de vácuo → Deve selecionar o tipo de ação direta 2W

     -- Tamanho do tubo ≥G1/2, transmissão de alto fluxo do tubo principal de linha inteira, tubulação de pressão estável de longo prazo → Selecione o tipo operado por piloto 2W

     -- Água quente, água purificada, condições de trabalho de fluido ácido fraco: Especifique o selo EPDM de qualidade alimentar ao fazer pedidos

     -- Fiação centralizada dentro do gabinete de controle da máquina: Priorize o tipo de fiação do soquete DIN; spray externo e equipamento úmido escolha I tipo de fio à prova d'água

     -- Circuito de água de alta pressão e estações de alto fluxo podem selecionar corpos de válvula personalizados com sufixo H/L/T

Soluções completas combinadas de circuitos pneumáticos e de fluidos

  1. Circuito de ramificação de resfriamento pequeno

     Unidade de serviço de ar AFC → válvula solenóide 3/2 série 3V → tubulação de plástico PU → válvula de ação direta 2W (controle liga/desliga do circuito de água de resfriamento)

  2. Circuito completo do coletor de água principal da máquina

     Tanque de água / tubo principal do compressor de ar → válvula piloto de grande diâmetro de 2W → entrega de ramal para cada tubulação de pulverização da estação

  3. Circuito de oficina de fluidos à prova de explosão

     Unidade de tratamento de fonte de ar à prova de explosão → Válvula piloto de 2W com bobina à prova de explosão personalizada, combinada com tubulações de controle automático à prova de explosão

Resumo de uma frase

     A válvula solenóide de fluido normalmente fechada de latão de 2/2 vias da série SOLH 2W fornece inicialização com pressão zero, pequena variante de ação direta e baixa potência, alto fluxo, grande variante operada por piloto, com vedação opcional de grau alimentício NBR / EPDM, compatibilidade multi-thread e multi-tensão, amplamente utilizada para controle automático de desligamento de água, ar e óleo em máquinas-ferramentas, linhas de lavagem por pulverização, tratamento de água e equipamentos de automação de fluidos para embalagens de alimentos.
