Encaixe push-in de união de anteparo série KQ2E

Encaixe push-in de união de anteparo série SOLH KQ2E | Conector pneumático para montagem em painel

Marca: SOLH por Richge Technology | Encaixe pneumático de um toque equivalente da união de anteparo SMC KQ2E

1. Visão geral do produto

     KQ2E é a conexão de união de anteparo da série de conexões instantâneas SOLH KQ2, totalmente intercambiável com SMC KQ2E. Comumente chamado de encaixe de anteparo de painel, é o componente padrão para penetração de linha pneumática através de painéis e divisórias de equipamentos. Ele conecta circuitos de ar internos e externos, suporta montagem em painel de válvulas e cilindros, amplamente utilizado em gabinetes de controle, gabinetes de automação e divisórias de salas limpas.

2. Regras de nomenclatura de modelo

Exemplos de detalhamento de modelo:

  Antepara de tubo duplo padrão: KQ2E06-00A
     KQ2: Conexão push-in de 2ª geração da série KQ2 (corpo branco)
     E: União de anteparo, painel através da estrutura
     06: Diâmetro externo do tubo φ6mm, ambas as extremidades do mesmo tamanho de encaixe
     00: Portas push-in duplas (anteparo tubo a tubo)
     A: Vedação NBR, tipo de junta para montagem e desmontagem repetidas

  Antepara pequena compacta: KQ2E04-00J
     Sufixo J: Versão compacta miniaturizada, dimensão menor para painéis finos e equipamentos em miniatura

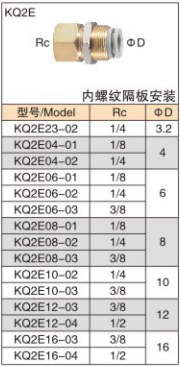

  Rosca fêmea para anteparo do tubo: KQ2E06-02A
     02: Rosca de tubo cônico fêmea Rc14

  Significado completo: porta push-in φ6 ↔ conector de anteparo de rosca fêmea Rc1/4

3. Três tipos estruturais

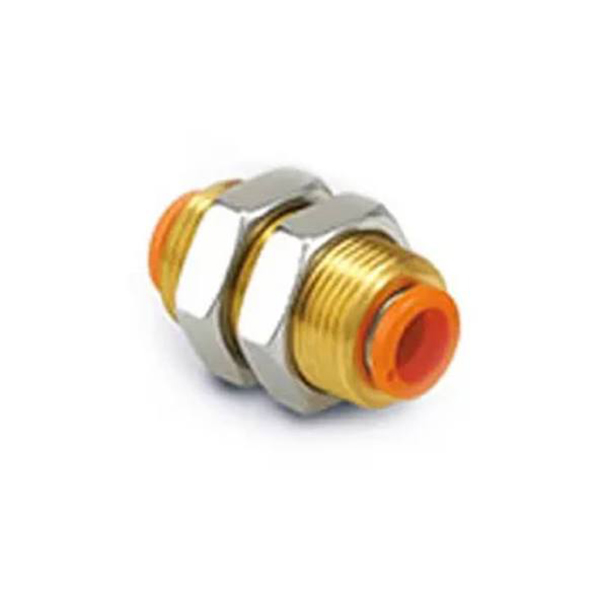

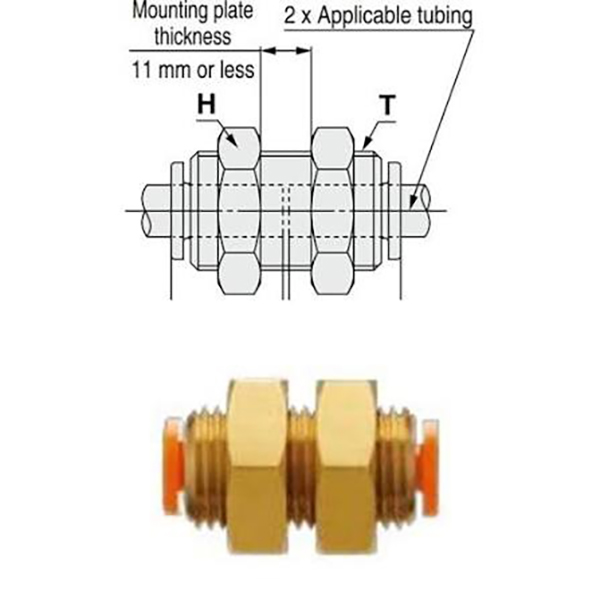

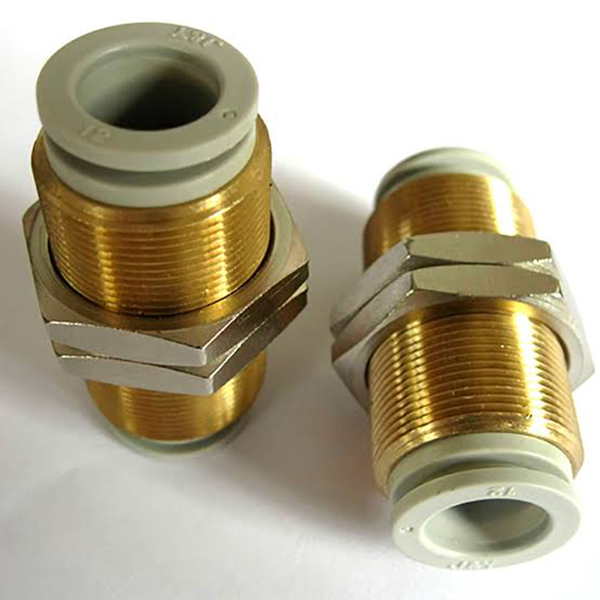

3.1 União de anteparo de tubo duplo padrão (KQ2EXX-00)

  Recursos de estrutura:

     • Ambas as extremidades das portas push-in de diâmetro igual. Seção intermediária com rosca em latão niquelado + contraporca, fixada após passagem pelo painel

     • Canal de fluxo reto sem redução de diâmetro ou mudança de direção, queda de pressão mínima

     • Tubos de ar em ambos os lados do painel podem ser conectados diretamente sem adaptadores extras após a instalação

3.2 Mini União Compacta de Anteparo de Tubo Duplo (KQ2EXX-00J)

  Recursos de estrutura:

     • Design miniaturizado otimizado para micro equipamentos e painéis finos, comprimento total mais curto e diâmetro de rosca menor em comparação à versão padrão

     • Adequado para painéis finos e espaços de instalação apertados, cenários de fiação densa

     • Mesmos parâmetros de desempenho do modelo padrão, apenas tamanho físico reduzido

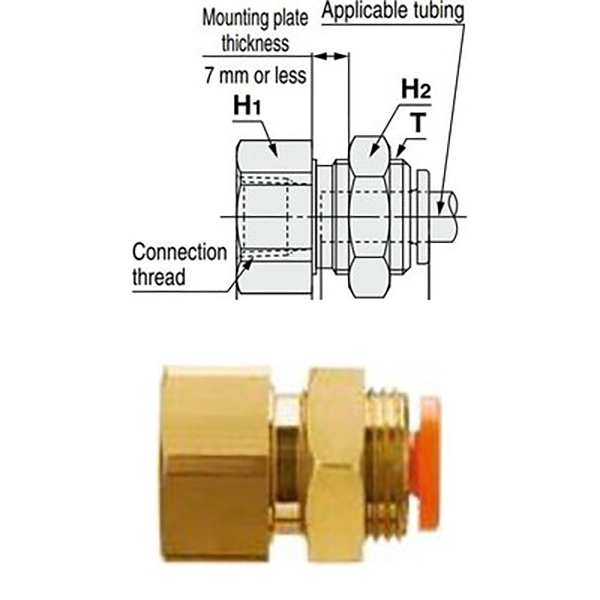

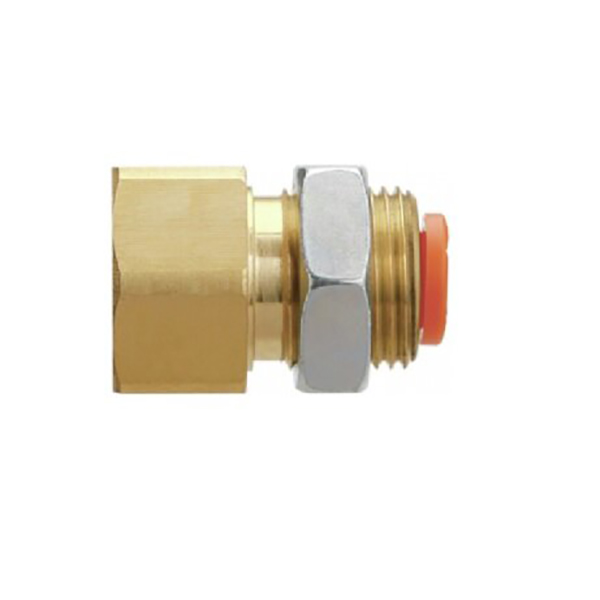

3.3 Rosca fêmea para união de anteparo de tubo (KQ2EXX-YY)

  Recursos de estrutura:

     • Rosca fêmea Rc de uma extremidade (conecte a válvula solenóide, cilindro, ilha de válvula dentro do painel), a outra extremidade porta de encaixe para tubulação externa

     • Vem com seção roscada e contraporca para penetração e fixação do painel. Realize a instalação: válvula roscada interna + tubo de ar externo

     • A porta roscada combina diretamente com válvulas roscadas padrão; apenas porta push-in exposta no painel externo para fiação organizada e anti-má operação

4. Especificações Técnicas Gerais (Série Completa)

5. Diretrizes de seleção e instalação

  Guia de seleção

     • Tubo de ar através do gabinete de controle/painel de equipamentos, tubulação em ambos os lados → KQ2EXX-00

     • Solenóide / cilindro montado dentro do painel, tubo externo → KQ2EXX-YY

     • Equipamento em miniatura / painel fino, espaço apertado limitado → KQ2EXX-00J

  Notas de instalação

  1. Recomendação do tamanho do furo do painel:
     •Tubo Φ4Φ6: Diâmetro do furo recomendado Φ15mm
     •Tubo Φ8Φ10: Diâmetro do furo recomendado Φ20mm
     •Tubo Φ12Φ16: Diâmetro do furo recomendado Φ24mm

  2. Limite de espessura do painel: Versão padrão ≤7mm; versão compacta J ≤5mm

  3. Preparação do tubo: Corte o tubo de forma plana e sem rebarbas. Insira totalmente até ouvir um clique para evitar vazamentos.

  4. Fixação da porca: Prenda apertando a contraporca fornecida após passar pelo painel; Fita PTFE não necessária para tipo A (vedação de junta integrada).

  5. Aplicação de vácuo: Escolha o tipo A com vedação NBR para retenção estável de vácuo.

6. Comparação com modelos semelhantes

7. Aplicações Típicas

     • Anteparo do gabinete de controle: KQ2E06-00 passa a tubulação interna para fora do gabinete para conectar cilindros externos, fiação organizada

     • Montagem do painel da válvula solenóide: KQ2E06-01A para válvula dentro do painel, apenas porta push-in exposta externamente, organizada e antitoque

     • Penetração da partição da sala limpa: Penetração da linha de ar selada entre a sala limpa e o equipamento sem quebrar o ambiente limpo

     • Fiação densa para equipamentos compactos: KQ2E04-00J para painel fino em máquinas pequenas para economizar espaço para layout de múltiplos circuitos
