Junta de olho de peixe com rolamento de extremidade de haste tipo U

Extremidade da haste tipo U com junta de olho de peixe | Encaixe articulado universal 360° para extremidade da haste do cilindro

Marca: SOLH por Richge Technology | Rolamento universal da extremidade da haste do pistão do cilindro pneumático

1. Visão geral do produto

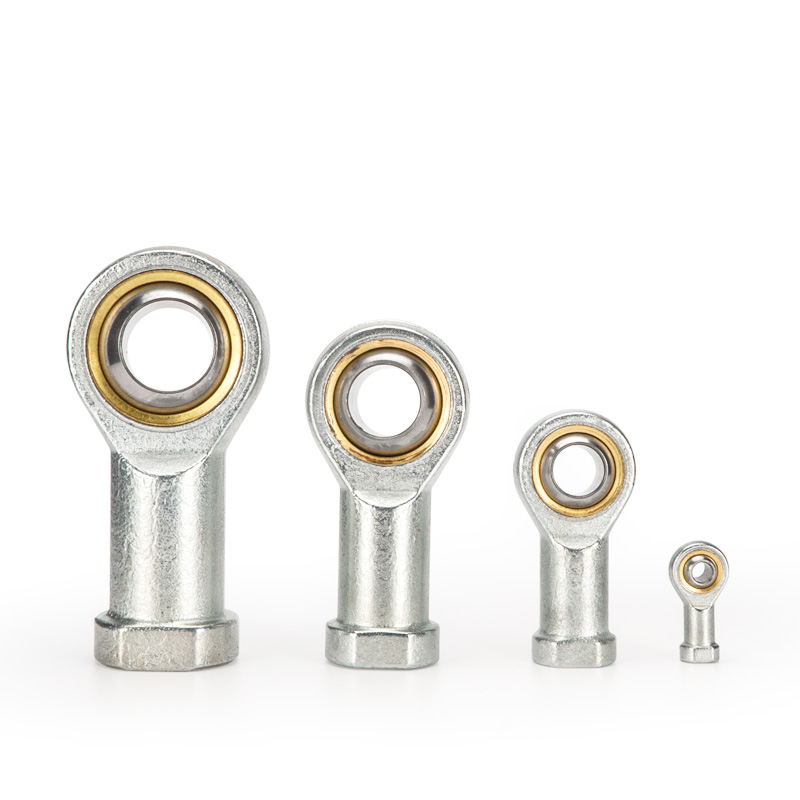

     A junta olho de peixe tipo U, também conhecida como rolamento esférico da extremidade da haste com sufixo U, é um acessório articulado universal de 360° montado na haste do cilindro. Resolve problemas de desalinhamento e oscilação multidirecional e elimina a força lateral, compatível com SC, MA, MAL e outros cilindros pneumáticos padrão.

2. Estrutura e funções principais

     • Estrutura: Rosca fêmea (conectar a haste do pistão) + rolamento autocompensador de esferas + anel externo, oscilação radial e angular livre.

     • Capacidade de balanço: oscilação universal de ±13°~±15°, muito maior que ±5° dos encaixes de manilha I/Y para ajuste adaptativo multidirecional.

     • Opções de materiais

￮ Padrão: Rolamento em aço / aço carbono, superfície temperada com óxido preto ou acabamento galvanizado

￮ Resistente ao desgaste: Bucha de liga de cobre / tipo autolubrificante

￮ Anticorrosão: aço inoxidável 304

     • Benefícios principais

￮ Compensa desvio coaxial de até 2 mm e desvio angular de até 15°

￮ Evite o momento de flexão e a força lateral na haste do pistão, proteja as vedações do cilindro

￮ Ideal para condições de trabalho de alta velocidade, alta frequência e carga excêntrica

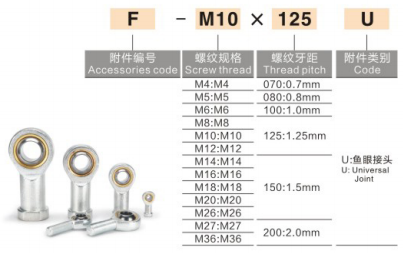

3. Modelo de convenção de nomenclatura para marcas convencionais

  1) AirTAC (amplamente adotado)

     Formato: rosca FM × passo U
     Definição: F = acessório; M = especificação da rosca; U = rolamento da extremidade da haste com olho de peixe

     • F-M8×1,25U para cilindro com furo de 25mm

     • F-M10×1,25U para cilindro com furo de 32mm

     • F-M12×1,25U para cilindro com furo de 40mm

     • F-M16 × 1,5U para cilindro com furo de 50/63 mm

     • F-M20×1,5U para cilindro com furo de 80/100 mm

  2) Série SMC PHS: Formato: thread PHS, exemplo: PHS-10

  3) Marcação doméstica geral: SI/M12×1,25 (rosca fêmea), SA/M12×1,25 (rosca macho)

4. Especificação comum e gráfico de correspondência do furo do cilindro

5. Comparação: Olho de Peixe Tipo U vs Manilha I/Y / Junta Flutuante F

  Guia de seleção: Grande excentricidade e balanço multidirecional → tipo U; Desalinhamento e ação de alta frequência → Tipo F; Carga pesada de baixa velocidade → tipo Y; Suporte de carga de orelha dupla → tipo I.

6. Diretrizes de instalação

  1. Aparafuse a rosca fêmea na rosca externa da haste do pistão, aplique trava-rosca anaeróbico e controle o torque de aperto adequadamente.

  2. Monte o furo do anel externo para carregar o eixo do pino. Não é necessário alinhamento coaxial rigoroso e é permitida certa excentricidade.

  3. Pressão de trabalho: ≤1,0MPa para cilindros padrão; temperatura de operação: -20℃ ~ +120℃.

  4. Adequado para carga dinâmica push-pull e operação de alta frequência em espaço de instalação limitado. Não para movimento rotativo puro e contínuo.

7. Cenários típicos de aplicação

     • Equipamentos de automação, eletrônica 3C, garras robóticas

     • Transporte em alta velocidade, estampagem e encaixe por pressão, mecanismos de curso longo

     • Equipamento com baixa coaxialidade, forte vibração e carga excêntrica
