Eu digito junta de manilha única para extremidade da haste do cilindro

Eu digito junta de manilha única para extremidade da haste do cilindro | Conector da manilha do cilindro pneumático I

Marca: SOLH por Richge Technology | Encaixe da braçadeira da orelha da extremidade de Rod do pistão do cilindro padrão único

1. Visão geral do produto

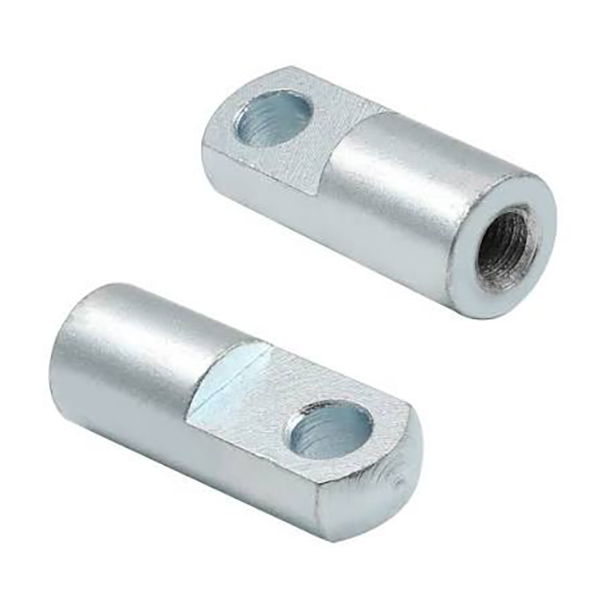

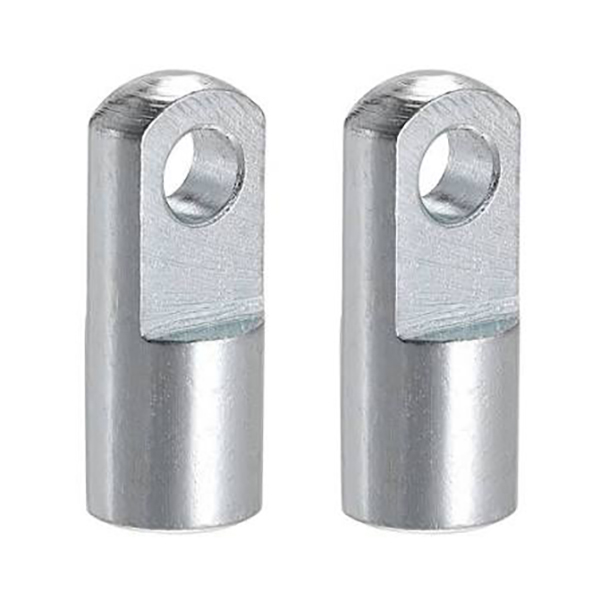

     A junta tipo I, também conhecida como conector de orelha única / manilha em U da haste do pistão do cilindro, é usada para conexão articulada entre a haste do pistão do cilindro e as cargas. Permite oscilação de ±5° dentro de um plano. Apresentando instalação simples e excelente resistência à tensão e compressão, é o encaixe final mais comum para cilindros pneumáticos padrão.

2. Estrutura e principais recursos

     • Perfil: Corpo cilíndrico com furo de orelha única (abertura em U); rosca fêmea na cauda para aparafusar na haste do pistão.

     • Função: Alternativa articulada de baixo custo para manilha tipo Y e rolamento de extremidade de rótula; o balanço de pequeno ângulo compensa erros de alinhamento durante a instalação.

     • Material: Aço carbono (enegrecido/niquelado), ferro fundido, aço inoxidável. O orifício do pino requer pino e cupilha correspondentes.

     • Vantagem de comparação: Mais barato que junta flutuante; maior rigidez e maior capacidade de carga do que o rolamento da extremidade da haste.

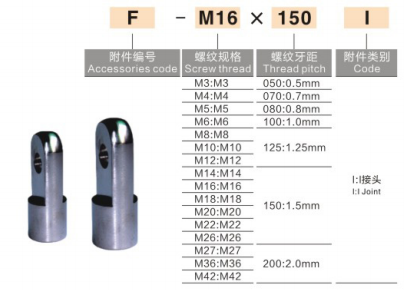

3. Convenção de Nomenclatura de Modelo

  1) Padrão AirTAC: F-M10×1,25I: F = acessório, M10×1,25 = especificação da rosca, I = manilha tipo I

  2) Padrão SMC (série MBB / CA2 / CS1)

     • I-32: manilha tipo I para cilindro com furo de 32 mm

     • CA2-40-I: Série CA2, furo de 40 mm, junta tipo I

  3) Marcação doméstica geral: I-M16×1,5: Rosca M16×1,5, adequada para cilindros com diâmetro de 50/63 mm

4. Especificação e tabela de correspondência do furo do cilindro

5. Diretrizes de instalação

  1. Aparafuse a rosca fêmea da manilha tipo I na rosca externa da haste do pistão e aperte para evitar afrouxamento. O bloqueador de rosca anaeróbica é opcional.

  2. Alinhe a orelha lateral da carga com o orifício da orelha única da junta I, insira o pino, instale contrapinos em ambas as extremidades para evitar que o pino caia.

  3. Aplicação: Carga push-pull, guia linear, mecanismo de inversão. Não recomendado para aplicações de oscilação de alta velocidade/alta frequência (preferencialmente rolamento de extremidade de rótula).

6. Referência rápida do modelo de substituição comum

     • Furo de 32 mm: F-M10×1.25I / I-32

     • Furo de 40 mm: F-M12×1.25I / I-40

     • Furo de 50/63 mm: F-M16×1.5I / I-50/63

     • Furo de 80/100 mm: F-M20×1.5I / I-80/100

7. Comparação: tipo I vs tipo Y vs rolamento de extremidade de haste vs junta flutuante
