Acoplador rápido de travamento automático tipo C

Acoplador rápido de travamento automático tipo C | Encaixe pneumático de conexão rápida estilo C

Marca: SOLH por Richge Technology | Acoplador rápido pneumático universal tipo C, intercambiável com SMC e AirTAC

1. Visão geral do produto

     O acoplador rápido de travamento automático tipo C é um encaixe de travamento automático de esfera de aço padrão amplamente utilizado na indústria pneumática. A mola embutida e a esfera de aço realizam o travamento automático na inserção e a liberação deslizando a manga para trás. Não são necessárias ferramentas, operação com uma só mão. Consiste em acoplador fêmea (com luva deslizante) e plugue macho para montagem emparelhada. Amplamente aplicado em tubulações de ar comprimido, ferramentas pneumáticas e circuitos automatizados de fornecimento de ar, também combinados com geradores de vácuo e sistemas de tubulação pneumática completos.

2. Recursos principais

     • Estrutura de travamento automático em esfera de aço: “Clique” audível quando o plugue macho está totalmente inserido e travado; não pode se separar sob pressão. Puxe a manga deslizante para trás para destravar e desconectar.

     • Anéis de vedação NBR de dupla camada: Excelente estanqueidade ao ar, resistente ao ar comprimido e óleo lubrificante menor, baixa taxa de vazamento de ar.

     • Material do corpo: Aço niquelado (versão padrão em metal) / plástico de alta resistência (opção leve). Antiferrugem e resistente ao desgaste para oficinas plug & pull frequentes.

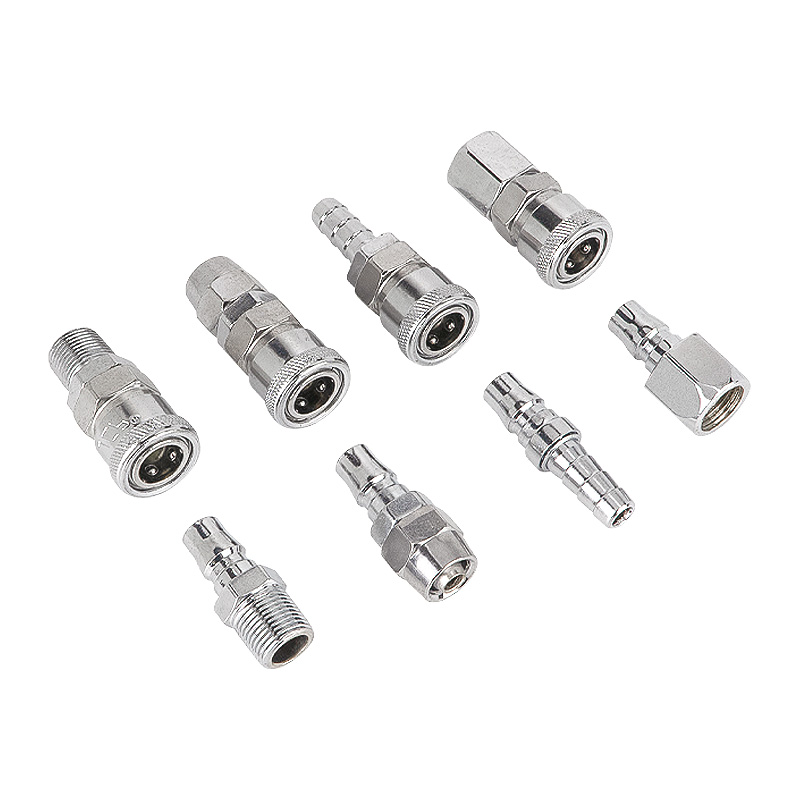

     • Gama de tamanho completo: PP (tubo fêmea), PF (rosca fêmea), PH (rosca macho); SP (tubo macho), SF (rosca fêmea), SM (rosca macho).

     • Caminho de fluxo suave, baixa queda de pressão. Compatível com mangueira PU e tubo de nylon. Interface padrão para intercambialidade universal entre marcas.

3. Definição do código do modelo

  Exemplo: PP20 = acoplador fêmea autotravante tipo C para tubo PU Φ5×8; SM30 = plugue macho tipo C com rosca externa para tubulação Φ6,5×10.

4. Principais especificações técnicas

5. Tabela de especificações de modelo comum

6. Cenários de aplicação

     • Tubulações de ar para compressores de ar, pistolas de ar, chaves de fenda, esmerilhadeiras e outras ferramentas manuais pneumáticas

     • Distribuição de fontes de ar em linhas de produção automatizadas, conexão de tubulação de ar combinada com geradores de vácuo

     • Manutenção de equipamentos, estação de trabalho pneumática móvel, ocasiões que exigem montagem e desmontagem frequentes de tubulações

7. Notas de Operação

  1. Somente para ar comprimido. Não é adequado para fluido hidráulico de alta pressão ou meios corrosivos fortes.

  2. Despressurize antes de conectar/desconectar. A desconexão forçada sob pressão pode danificar as esferas de aço e os anéis de vedação.

  3. Inspecione regularmente o desgaste do O-ring; substitua as vedações imediatamente se ocorrer vazamento de ar.

  4. Fita PTFE é recomendada para instalação rosqueada. Não aperte demais para evitar descascamento da linha.
