Junta flutuante tipo F para extremidade da haste do cilindro

Junta flutuante tipo F para extremidade da haste do cilindro | Conector flexível para cilindro pneumático

Marca: SOLH por Richge Technology | Encaixe de compensação flexível da haste do pistão do cilindro pneumático

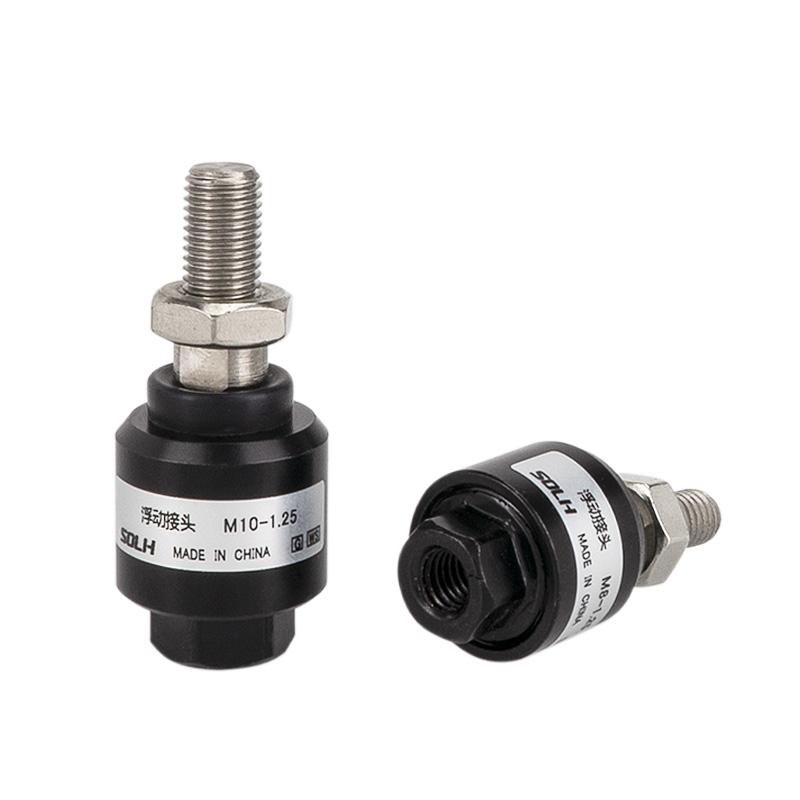

1. Visão geral do produto

     A junta flutuante tipo F é um acessório de conexão flexível com cabeça esférica montado na haste do cilindro. Sua função principal é absorver a excentricidade e o desvio angular da instalação, eliminar a força lateral lateral e proteger as vedações do cilindro. É o componente padrão para solucionar erros de alinhamento em equipamentos automatizados.

2. Estrutura Central e Princípio de Funcionamento

     • Estrutura: Rosca fêmea (conectar a haste do pistão) + cabeça esférica + rosca macho (conectar carga), conjunto de compensação elástica integrado.

     • Capacidade de compensação: Axial ±1,5mm, radial ±1,25mm, angular ±2°~±5° dependendo do modelo.

     • Material: Liga de alumínio anodizado padrão; Aço inoxidável 304 para aplicações resistentes à corrosão; Vedações de borracha NBR/FKM disponíveis.

     • Função: Converte uma conexão rígida em uma conexão adaptativa flexível, evita o momento de flexão lateral e veda a abrasão na haste do pistão.

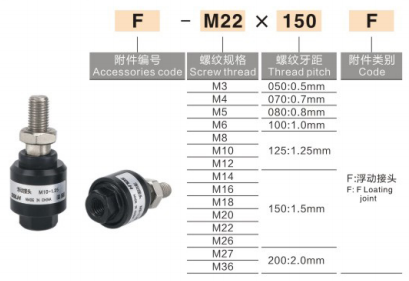

3. Modelo de convenção de nomenclatura para marcas convencionais

  1) AirTAC

     Formato: Rosca FM × passo + F
     Exemplos: F-M10×1,25F (para furo de 32 mm), F-M16×1,5F (para furo de 50/63 mm)

  2) SMC (JAF padrão / JAHF para serviço pesado)

     Formato: comprimento da rosca JAF
     Exemplos: JAF-40-M12×1,25 (furo de 40 mm), JAHF-80-M20×1,5 (furo de 80 mm para carga pesada)

  3) Marcação doméstica geral

     Formato: F-M12×1,25 ou FJ-M16×1,5

4. Especificação comum e gráfico de correspondência do furo do cilindro

5. Comparação: Junta flutuante tipo F versus rolamento tipo I / tipo Y / extremidade da haste

  Guia de seleção: Mau alinhamento de instalação → Tipo F; carga pesada de baixa velocidade → tipo Y; suporte de carga de orelha dupla → tipo I; alta velocidade e grande excentricidade → rolamento da extremidade da haste.

6. Diretrizes de instalação

  1. Aparafuse a rosca fêmea na rosca externa da haste do pistão, o trava-rosca anaeróbico é recomendado para anti-afrouxamento.

  2. Conecte a extremidade da rosca macho diretamente à carga (ou flange/placa de conexão), não é necessário alinhamento coaxial estrito.

  3. Pressão operacional: ≤1,0MPa para cilindros padrão; temperatura de trabalho: -10℃ ~ +120℃.

  4. Não é adequado para movimento rotativo contínuo. Tampão ou tampão externo necessário sob carga de impacto.

7. Cenários típicos de aplicação

     • Linhas de montagem automatizadas, equipamentos 3C, garras robóticas

     • Encaixe por pressão, estampagem, encaixe em molde, mecanismo de transporte de curso longo

     • Equipamento com difícil controle de coaxialidade, forte vibração e movimento de cilindro de alta frequência
