Marca: SOLH por Richge Technology | Encaixe reto pneumático de pressão de um toque para linhas de ar comprimido e vácuo
 |
 |
 |
 |
KQ2H é uma conexão pneumática push-in reta padrão com design push-to-connect, compatível com tubos de nylon PU e PA. Ele atende sistemas de tubulação de ar comprimido e vácuo e é amplamente compatível com geradores de vácuo das séries ZH, BM, PBM e PBX. Como uma das principais séries de acessórios de pressão da SOLH, ele pode substituir diretamente os acessórios SMC KQ2H importados.
A série KQ2H inclui três subtipos principais:
Rosca macho reta: Rosca macho de uma extremidade (rosca micro M / rosca cônica R), inserção de tubo de uma extremidade
Diâmetro igual reto (sufixo -00): Ambas as extremidades para a mesma junta de topo da tubulação OD
Reduzindo em linha reta: Duas portas para diferentes diâmetros externos do tubo para realizar a transição do tamanho do tubo
Montagem e desmontagem com uma só mão: Insira o tubo para travamento automático; pressione o anel de liberação azul para retirar a tubulação, dimensões totalmente padronizadas.
• Estrutura de travamento de um toque com mandíbula de mola: Tubo inserido e bloqueado automaticamente. Pressione o colar de liberação para desconectar o tubo para uma montagem conveniente.
• Composição material: Corpo em plástico POM reforçado; extremidade roscada de latão niquelado para vedação antiferrugem e confiável.
• Vedação de borracha nitrílica NBR funciona de forma constante para circuitos positivos de ar comprimido e vácuo negativo.
• Cobertura em tamanho real: Tubulação minúscula Φ2/3.2/4, regular Φ6/8/10/12 e tamanho grande Φ16. Suporta roscas micro M (M3, M5, M6) e roscas cônicas imperiais R (1/8,1/4,3/8,1/2), adequadas para geradores de vácuo e microcilindros.
• Tamanho compacto, ideal para instalação em espaços estreitos de máquinas automatizadas.
Exemplos:

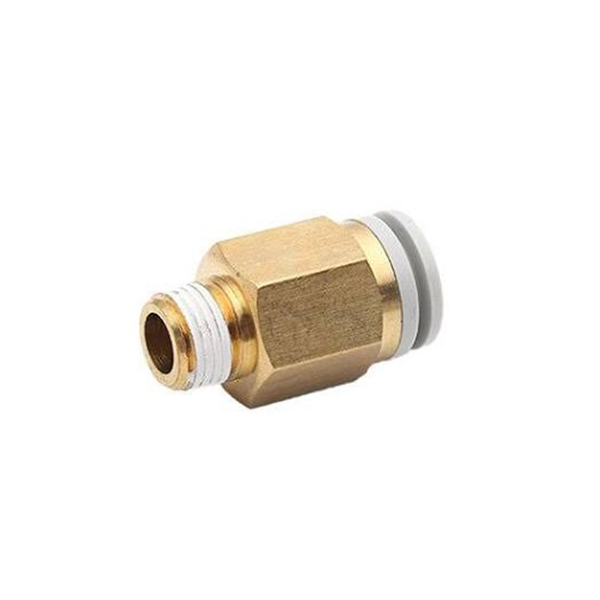

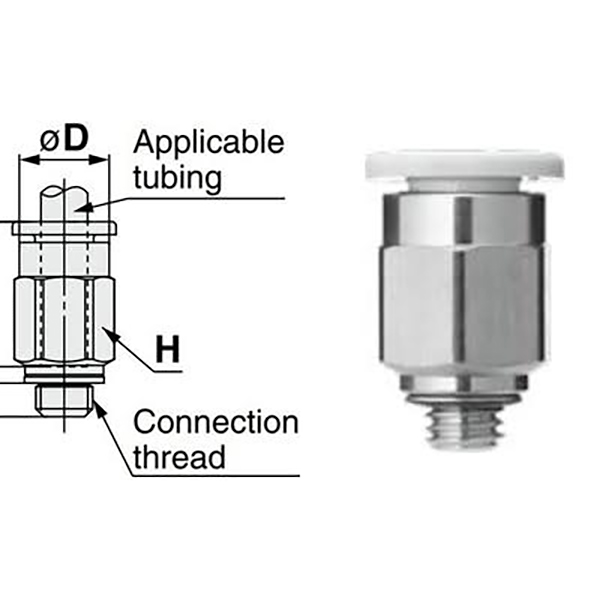

KQ2H04-M5: Encaixe reto de rosca macho para tubo Φ4, rosca macho M5×0,8
KQ2H06-01S: Encaixe reto de rosca macho para tubo Φ6, rosca cônica macho R1/8

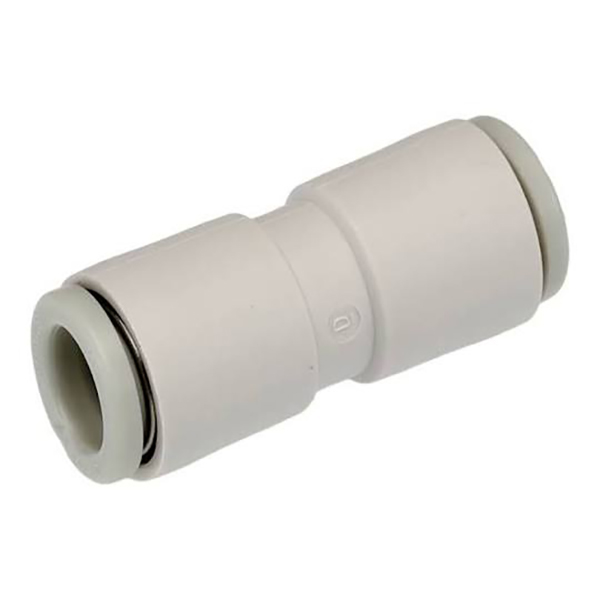

KQ2H08-00: Conexão reta de diâmetro igual, ambas as portas para tubulação de Φ8

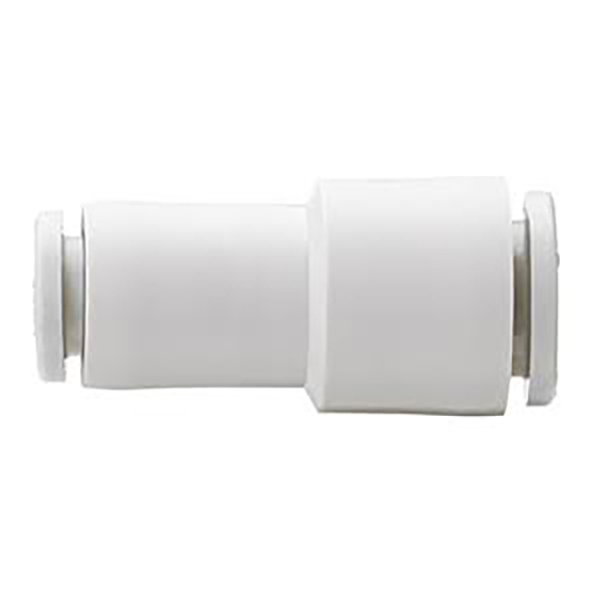

KQ2H06-08: Reduzindo o encaixe reto, Φ6 de um lado, Φ8 do outro lado
|
Segmento de código |
Descrição |
|
KQ2H |
Código da série: conexão push-in reta |
|
23/02/04/06/08/10/12/16 |
Diâmetro externo do tubo ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Rosca micro macho métrica: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Rosca cônica macho Imperial R: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Diâmetro igual em linha reta, mesmo tamanho de tubo em ambas as extremidades |
|
Dois dígitos, por ex. 06-08 |
Reduzindo em linha reta: diâmetro do tubo dianteiro → diâmetro do tubo traseiro |
|
Item |
Parâmetro |
|
Meio aplicável |
Ar comprimido, pressão negativa de vácuo |
|
Pressão Operacional |
0~1,0MPa; Vácuo máximo: -95kPa |
|
Temperatura operacional |
-5℃ ~ +60℃ |
|
Material do corpo |
POM reforçado; Tópico: Latão niquelado |
|
Material de vedação |
Borracha nitrílica NBR |
|
Tubulação Compatível |
Tubo PU, tubo de nylon PA |
|
Método de operação |
Insira para travar; pressione o anel de liberação para desconectar o tubo |
5.1 Rosca Macho com Micro Rosca Métrica
|
Modeloooo |
Fio |
Tubo ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3,2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3,2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1,0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1,0 |
Φ6 |

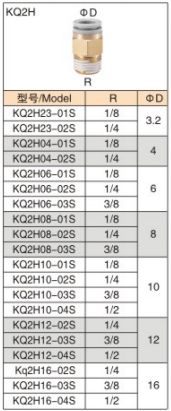

5.2 Rosca Macho com Rosca Cônica Imperial R
|
Modeloooo |
Fio |
Tubo ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3,2 |
|
KQ2H23-02S |
R1/4 |
Φ3,2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Série Reta -00 de Diâmetro Igual
|
Modeloooo |
Tubo ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3,2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Reduzindo Séries Retas
|
Modeloooo |
Tubo ① |
Tubo ② |
|
KQ2H02-23 |
Φ2 |
Φ3,2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3,2 |
Φ4 |
|
KQ2H23-06 |
Φ3,2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Correspondência de tubulação de suprimento e adsorção de ar para geradores de vácuo ZH / BM / PBM / PBX
• Tubulação para microcilindros e válvulas solenóides em equipamentos de automação, instalação em espaços confinados
• Ramal da linha de ar principal, junta de topo de tubo de diâmetro igual ou transição de tamanho de tubo
• Gabaritos de teste pneumáticos, circuitos pneumáticos robóticos
1. Corte o tubo de forma plana, sem rebarbas. As rebarbas arranharão os anéis de vedação e causarão vazamento de ar ou vácuo.
2. Insira totalmente a tubulação até encaixar nas garras. Sempre pressione o anel de liberação antes de retirar o tubo; nunca puxe com força.
3. Recomendado para tubos de nylon rígido PU/PA. Mangueira flexível PE de parede fina não é sugerida.
4. Confirme a profundidade de inserção sob condições de trabalho a vácuo. Para ciclos repetidos de pressão negativa, compare com conexões rosqueadas BPS para seleção alternativa.
