Junta de manilha de orelha dupla tipo Y para extremidade da haste do cilindro

Junta de manilha de orelha dupla tipo Y para extremidade da haste do cilindro | Encaixe da manilha do cilindro pneumático da forquilha

Marca: SOLH por Richge Technology | Acessório padrão da braçadeira da forquilha de Rod Y do cilindro pneumático

1. Visão geral do produto

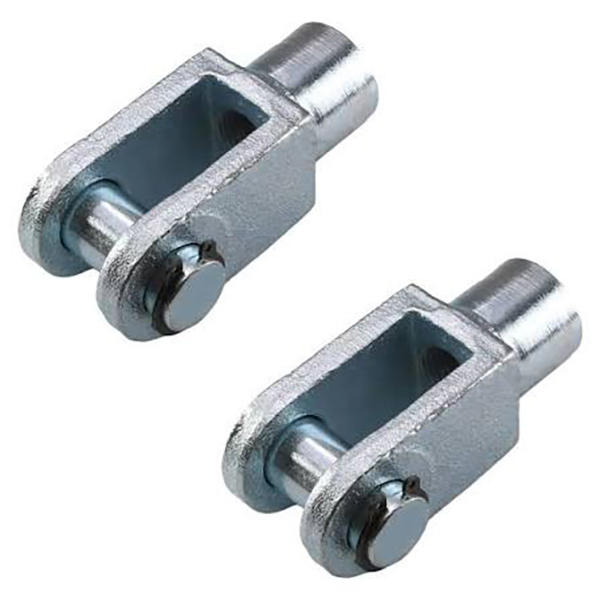

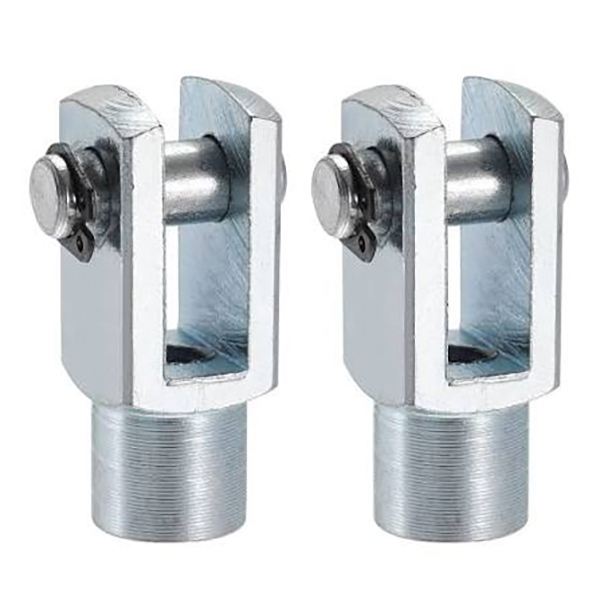

     A junta tipo Y, também chamada de manilha de garfo de orelha dupla, vem com rosca interna para fixação na haste do cilindro. Suas orelhas duplas prendem o terminal de carga único, montado por eixo de pino para conexão articulada. Permite oscilação de ±5° dentro de um único plano. Como acessório de conexão padrão para cilindros pneumáticos, é totalmente intercambiável com peças de reposição padrão SMC e AirTAC.

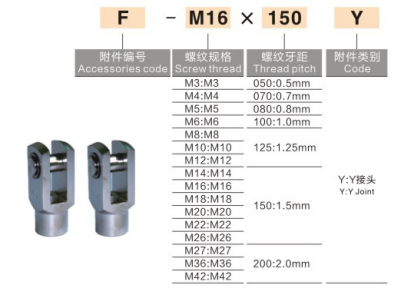

2. Convenção de Nomenclatura de Modelo

  Padrão AirTAC: F - Rosca + Y
  Exemplos: F-M10×1,25Y, F-M12×1,25Y

  Padrão SMC: Y + tamanho do furo
  Exemplos: Y-32, CA2-40-Y

     • Y: manilha de orelha dupla tipo Y

     • A rosca do sufixo corresponde à rosca da haste do pistão: M10×1,25 / M12×1,25 / M16×1,5

3. Tabela de especificações comuns

4. Parâmetros materiais e técnicos

     • Material: Aço carbono com óxido preto / acabamento galvanizado, aço inoxidável opcional

     • Ângulo de balanço: ±5° balanço de plano único

     • Compatibilidade: Adequado para cilindros pneumáticos padrão de gama completa

     • Instalação: Aparafuse a junta na haste do pistão, insira o terminal único de carga no garfo em Y, prenda com o eixo do pino e o contrapino.

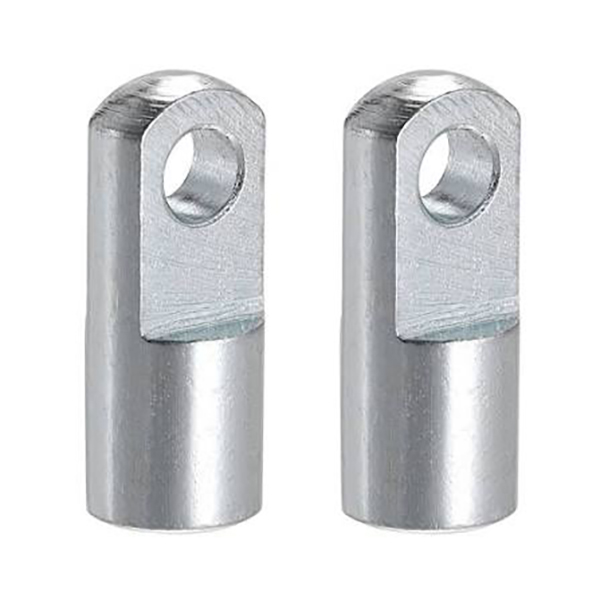

5. Comparação rápida: Rolamento tipo Y / tipo I / extremidade da haste

6. Orientação de seleção
