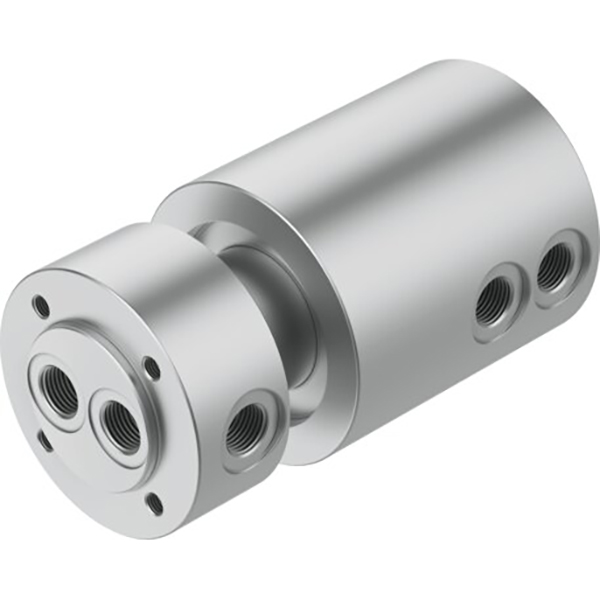

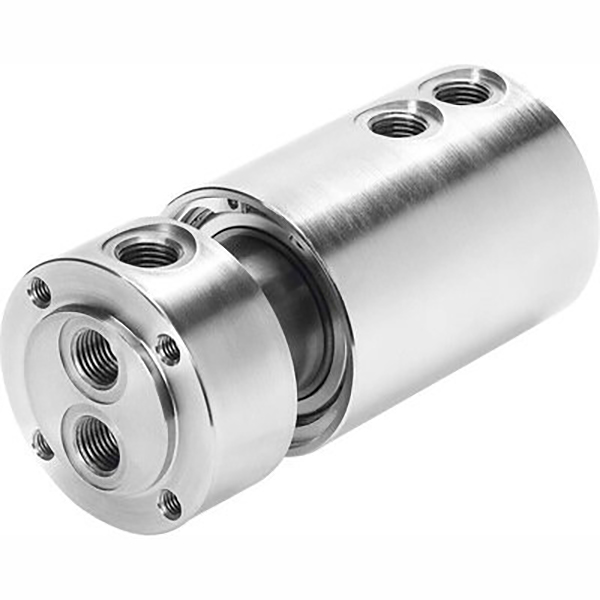

Junta rotativa pneumática série GF

Junta rotativa pneumática série GF | União rotativa de ar de passagem única e múltipla SOLIH

Marca: SOLH por Richge Technology | Conector giratório de ar pneumático giratório 360° para automação

1. Visão geral do produto

     As séries GF são juntas rotativas pneumáticas de passagem única e multipassagem, projetadas para fornecer ar comprimido continuamente de uma fonte de ar estacionária para mesas rotativas, juntas robóticas e acessórios giratórios. Evita o emaranhamento da mangueira, vazamento de ar e cruzamento de ar durante a rotação, ideal para circuitos pneumáticos rotativos automatizados.

2. Especificações Técnicas Básicas (Padrão SOLH)

     • Fluido de Trabalho: Ar comprimido, compatível com vácuo

     • Pressão de Trabalho: -0,095～1,0MPa, uso duplo para vácuo e pressão positiva

     • Temperatura ambiente: -10～60°C

     • Velocidade máxima de rotação: 300 rpm (versão padrão)

     • Estrutura de vedação: Rolamento de precisão + vedação rotativa resistente ao desgaste

     • Tamanhos de porta: M5, G1/8, G1/4, G3/8, G1/2

     • Material: Corpo em liga de alumínio, leve e durável

3. Referência rápida de modelo e porta

4. Principais recursos do produto

     • Rotação livre de 360° sem emaranhamento da mangueira de ar

     • Baixo torque, rotação suave sem aumentar a carga do motor

     • Vedação confiável, anti-vazamento e anti-ar cruzado sob rotação prolongada

     • Conexão direta com conexões instantâneas para fácil instalação

     • Função dupla para vácuo e pressão positiva

     • Multipassagem disponível para controle síncrono de vários cilindros

5. Cenários típicos de aplicação

     • Mesas de trabalho rotativas, placas de indexação, cilindros rotativos

     • Articulações robóticas, manipuladores, gabaritos rotativos e acessórios

     • Máquinas de embalagem, impressoras de tela, circuitos pneumáticos de portão rotativo

     • Equipamento com controle rotativo simultâneo multicircuito
