Aparelhagem de baixa tensãoé um componente crítico nos sistemas de distribuição de energia elétrica. É responsável pela proteção, controle e isolamento de equipamentos elétricos e circuitos que operam em baixas tensões, normalmente abaixo de 1.000 volts. Compreender os componentes dos quadros de distribuição de baixa tensão é crucial para garantir uma operação segura e confiável em sistemas elétricos industriais, comerciais e residenciais. Este blog explorará os principais componentes que compõem os painéis de distribuição de baixa tensão e suas funções na manutenção da distribuição e proteção eficientes de energia.

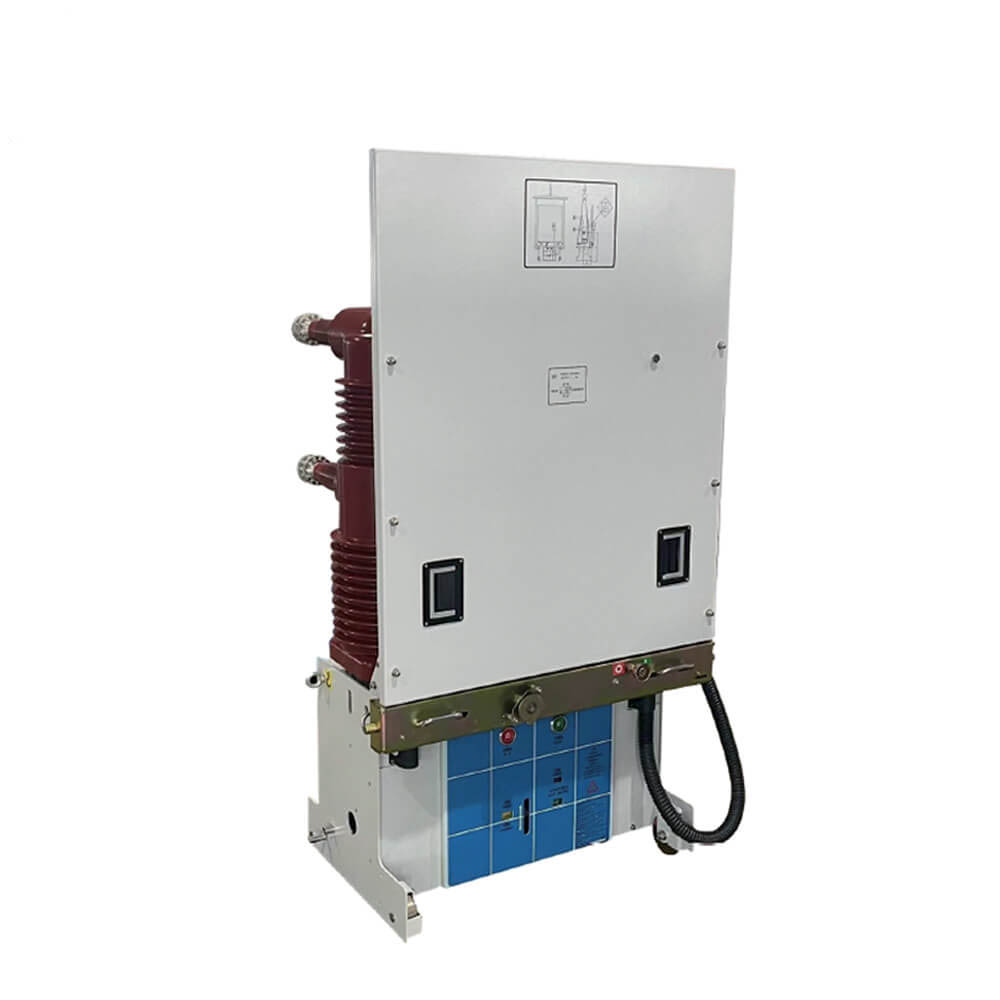

Os disjuntores são um dos componentes mais vitais nos quadros de distribuição de baixa tensão. Sua função principal é interromper o fluxo de corrente elétrica quando uma sobrecarga, curto-circuito ou falha é detectada, protegendo assim o equipamento e o pessoal contra danos ou danos potenciais.
Tipos de disjuntores em quadros de baixa tensão:
- Disjuntores em caixa moldada (MCCB): São usados para interromper correntes nominais maiores, normalmente até 2.500 amperes. Os MCCBs são comuns em ambientes industriais onde existem maiores demandas de energia.
- Disjuntores Miniatura (MCB): São projetados para correntes nominais mais baixas, geralmente até 100 amperes, e são mais comumente encontrados em aplicações residenciais e comerciais de pequeno porte.
- Disjuntores pneumáticos (ACB): São usados em aplicações de alta corrente (até 6.300 amperes) e são frequentemente encontrados em grandes ambientes industriais. Os ACBs fornecem proteção contra sobrecargas e curtos-circuitos e também oferecem funções de disparo mais complexas em comparação com MCCBs e MCBs.
Barramentos são condutores sólidos, normalmente feitos de cobre ou alumínio, que distribuem energia elétrica dentro do quadro. Eles constituem uma parte crítica da estrutura interna de energia do painel, permitindo que a eletricidade flua entre diferentes componentes, como disjuntores, contatores e transformadores.
Principais recursos dos barramentos:
- Alta capacidade de corrente: Os barramentos são projetados para transportar grandes quantidades de corrente com eficiência.
- Design Modular: Os modernos painéis de baixa tensão geralmente utilizam sistemas de barramentos modulares, que permitem instalações flexíveis e escaláveis.
- Isolamento e Proteção: Dependendo do projeto, os barramentos podem ser descobertos ou isolados e são alojados em invólucros de proteção para evitar contato acidental e reduzir o risco de falhas elétricas.
As chaves seccionadoras, também conhecidas como isoladores, são usadas para desenergizar completamente seções do sistema elétrico para manutenção ou em caso de emergência. Essas chaves permitem que os operadores isolem com segurança circuitos e equipamentos elétricos, evitando energização acidental durante trabalhos de reparo ou inspeção.
Tipos de chaves seccionadoras:
- Chaves seccionadoras com fusíveis: Combinam uma chave e um fusível em uma unidade. O fusível fornece proteção contra sobrecorrente, enquanto a chave permite o isolamento do circuito.
- Chaves seccionadoras sem fusível: São usadas em circuitos onde a proteção contra sobrecorrente é fornecida por outro dispositivo (como um disjuntor). A chave serve apenas para isolar o circuito.
Relés de proteção são dispositivos que monitoram parâmetros elétricos como corrente, tensão e frequência para detectar condições operacionais anormais. Quando um problema como sobrecorrente, subtensão ou falha à terra é detectado, o relé aciona o disjuntor para isolar a seção defeituosa do circuito.
Tipos comuns de relés de proteção:
- Relés de sobrecorrente: detectam fluxo excessivo de corrente que pode danificar o equipamento.
- Relés Diferenciais: Comparam a corrente que entra e sai de uma zona protegida e disparam o disjuntor se for detectada uma discrepância, o que pode indicar uma falha.
- Relés de falha à terra: São projetados para detectar falhas à terra, que podem causar sérios danos ao equipamento e criar riscos à segurança.
Transformadores de corrente (TCs) e transformadores de tensão (TPs) são usados para reduzir altas correntes e tensões a níveis mais baixos, que podem ser monitorados e medidos com segurança por sistemas de controle e dispositivos de proteção.
Funções de TCs e TPs em painéis de baixa tensão:
- Transformadores de Corrente (TCs): Os TCs reduzem correntes elevadas a um nível mais baixo e padronizado que pode ser lido com segurança por dispositivos de medição. Eles também desempenham um papel crítico na operação de relés de proteção, fornecendo medições precisas de corrente.
- Transformadores de Tensão (TPs): Os TPs reduzem altas tensões a níveis seguros para medição e monitoramento. Estes são particularmente importantes para garantir que os sistemas de controle do painel recebam leituras precisas de tensão.
Dispositivos de controle como interruptores, botões e manoplas rotativas permitem que os operadores controlem manualmente a operação do quadro, como abrir e fechar disjuntores. Dispositivos de sinalização, como luzes indicadoras, alarmes e medidores, fornecem feedback em tempo real sobre o status operacional do sistema.
Principais tipos de dispositivos de controle e sinalização:
- Chaves Manuais: Utilizadas para acionamento manual dos disjuntores ou seccionadoras.
- Luzes indicadoras: fornecem feedback visual sobre o status dos disjuntores, interruptores e relés de proteção.
- Medidores: Usados para medir parâmetros elétricos como corrente, tensão e fator de potência, ajudando os operadores a garantir que o sistema esteja operando dentro de limites seguros.
A estrutura física do quadro de distribuição de baixa tensão está alojada em invólucros de proteção. Normalmente são feitos de metal e projetados para proteger os componentes internos de riscos ambientais, como poeira, umidade e contato acidental.
Tipos de gabinetes:
- Gabinetes Internos: São projetados para quadros instalados no interior de edifícios ou em ambientes onde estão protegidos de intempéries externas.
- Gabinetes externos: O painel externo é alojado em gabinetes à prova de intempéries que podem suportar vários fatores ambientais, como chuva, vento e temperaturas extremas.
Os sistemas de proteção contra arco elétrico estão se tornando cada vez mais importantes nos modernos comutadores de baixa tensão para evitar falhas de arco. Falhas de arco são descargas elétricas perigosas que ocorrem quando a eletricidade salta entre dois condutores. Os dispositivos de proteção contra arco elétrico detectam a ocorrência de falhas de arco e desarmam rapidamente o circuito para mitigar o risco de danos e ferimentos.
Componentes dos sistemas de proteção contra arco elétrico:
- Sensores de arco: detectam a luz intensa emitida por um arco elétrico.
- Disjuntores de ação rápida: desconectam rapidamente a energia para evitar uma maior escalada do evento de arco elétrico.
- Sistemas de monitoramento: Os sistemas de monitoramento em tempo real fornecem feedback e alarmes para alertar os operadores sobre possíveis condições de arco elétrico.
O aterramento é um recurso de segurança fundamental em todos os sistemas elétricos e os painéis de baixa tensão não são exceção. O aterramento adequado garante que qualquer corrente elétrica parasita seja direcionada com segurança para a terra, reduzindo o risco de choque ou danos ao equipamento.
Elementos-chave de aterramento em painéis:
- Barramentos de Aterramento: Fornecem um ponto de aterramento comum para todo o sistema de manobra.
- Relés de falta à terra: Como mencionado anteriormente, estes detectam quaisquer correntes não intencionais que fluem para a terra e acionam dispositivos de proteção para isolar o circuito em falta.
O quadro de distribuição de baixa tensão é uma parte essencial de qualquer sistema de distribuição elétrica, fornecendo proteção, controle e monitoramento para diversos tipos de cargas elétricas. Seus componentes, desde disjuntores até relés de proteção, trabalham juntos para garantir uma distribuição de energia segura e confiável. Compreender esses componentes e suas funções é fundamental para manter e solucionar problemas de sistemas elétricos de baixa tensão, garantindo eficiência, segurança e longevidade em diversas aplicações. Seja usado em plantas industriais, edifícios comerciais ou complexos residenciais, os painéis de distribuição de baixa tensão desempenham um papel crítico na infraestrutura elétrica moderna.
