Válvula de gatilho mecânica série VM2 (VM200) média de 2/3 portas

Marca: SOLH da Richge Technology

Posicionamento do produto

     A série VM2 (VM200) é uma válvula de gatilho mecânica de 2/3 portas de tamanho médio totalmente intercambiável com os modelos padrão SMC. Adotando uma construção confiável de vedação de gatilho, ele apresenta notável capacidade de fluxo alto (Cv≈0,87), porta padrão Rc1/4 universal, construção industrial robusta e cabeças de atuador completas e intercambiáveis. É a principal válvula de controle mecânico para detecção de limite de curso, operação manual e comutação de circuito de ar em todos os tipos de máquinas automatizadas.

Especificações Técnicas Principais

  1 Parâmetros Básicos

     -- Código da série: VM200 (nome abreviado VM2)

     -- Tipos de circuito: 2 portas (VM22x), 3 portas (VM23x, NC normalmente fechado como padrão)

     -- Estrutura: tipo gatilho de ação direta com excelente vedação e longa vida útil

     -- Fluido aplicável: ar comprimido, gás inerte

     -- Faixa de pressão operacional: 0 ~ 1,0 MPa (vácuo incompatível)

     -- Temperatura ambiente e média: -5 ~ +60°C (não é permitida a formação de gelo)

     -- Rosca da porta: Rc1/4 (02); opcional NPT1/4 (N02), G1/4 (F02)

     -- Desempenho de fluxo: Área seccional efetiva 19 mm², Cv = 0,87

     -- Peso Líquido: Modelo padrão 90g

     -- Layout da tubulação: porta lateral (01), porta inferior (00)

     -- Requisito de lubrificação: Isento de lubrificação; Lubrificação com óleo de turbina ISO VG32 opcional

  2. Dimensões externas totais (mm)

     -- Versão da porta lateral: 17 × 44 × 25

     -- Versão da porta inferior: 17 × 44 × 30

Definição de circuito e lógica de funcionamento (3 portas / 2 portas)

  1. Modelo de 3 portas (VM23x, mais amplamente utilizado)

     -- Porta 1(P): Entrada principal de suprimento de ar

     -- Porta 2(A): Saída de sinal de controle

     -- Porta 3(R): Porta de exaustão

     -- Lógica NC Normalmente Fechada: Não acionada → P cortado de A, A conectado a R; Após a atuação → P se conecta a A, A corta a exaustão R

  2. Modelo de 2 portas (VM22x)

     -- Porta 1(P): entrada de fluido

     -- Porta 2(A): Saída de controle

     -- Normalmente Fechado: O canal de ar abre quando pressionado, desliga imediatamente após a liberação

Portfólio completo de cabeçotes de atuadores intercambiáveis

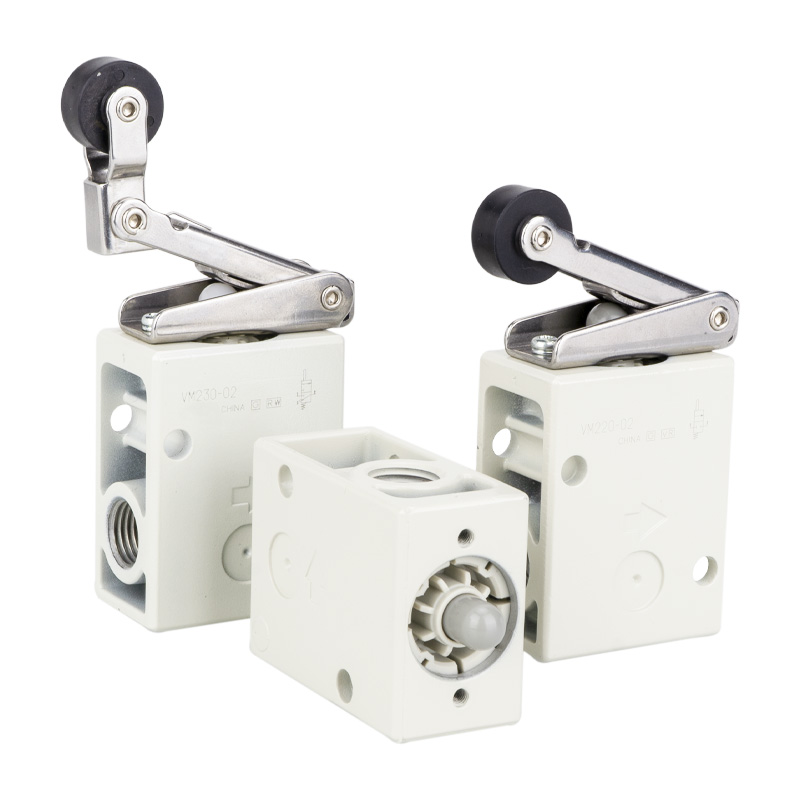

 1. Tipo de alavanca de rolo (para detecção de limite de curso, mais popular)

     -- VM231/221: Alavanca de rolo de plástico POM padrão

     -- VM231S/221S: Rolo de aço temperado para condições de trabalho pesadas e resistentes à abrasão

     -- VM233/223: Alavanca de rolo anti-rebote unidirecional

  2. Tipo de êmbolo reto

     VM230/220: Êmbolo reto padrão

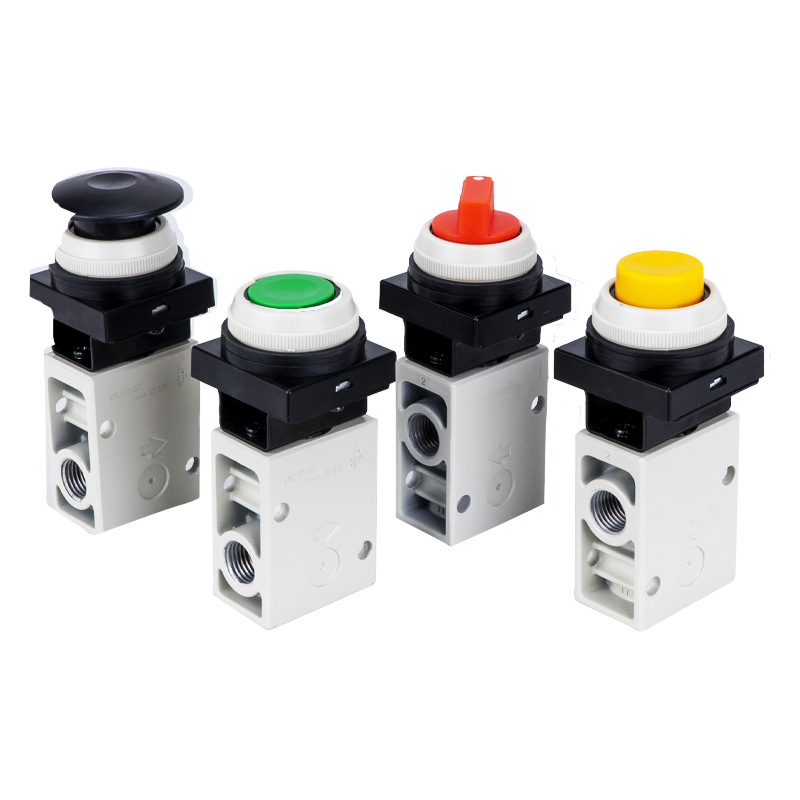

3. Tipo de botão (para operação manual)

     -- VM232/222: Botão plano padrão

     -- VM232Y/222Y: Cabeça de cogumelo amarelo de alta visibilidade para parada de emergência

     -- VM232G/222G: Botão indicador verde

 4. Atuadores Especiais Opcionais

     Alavanca de dobradiça, alavanca articulada, botão giratório com trava, alavanca bidirecional e outras cabeças de gatilho personalizadas

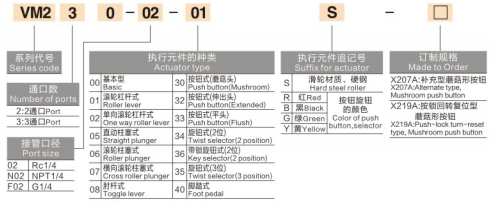

 Explicação do código do modelo

   1. (Exemplo: VM231-02-01S)

     -- VM231: circuito de 3 portas + atuador de alavanca de rolete

     -- 02: Tamanho da rosca da porta (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Layout da porta lateral (00 = layout da porta inferior)

     -- S: Rolo de aço temperado (sem sufixo = rolo POM padrão)

     -- Sufixo de cor: A=preto padrão; Y=cogumelo amarelo; G = botão verde

  2. Modelos padrão comuns

     -- VM231-02-01A: 3 portas, rolo POM, Rc1/4, porta lateral (modelo universal de uso geral)

     -- VM231S-02-01A: Rolo de aço temperado de 3 portas, Rc1/4, porta lateral (condições de trabalho resistentes à abrasão pesada)

     -- VM230-02-00A: 3 portas, êmbolo reto, porta inferior

     -- VM232Y-02-01A: botão de parada de emergência em forma de cogumelo amarelo de 3 portas, porta lateral

Principais vantagens do produto

     -- Desempenho de fluxo médio alto: Cv=0,87, capacidade de fluxo quase 8 vezes maior que o mini VM1 (Cv=0,11), combinando perfeitamente com circuitos pneumáticos de fluxo médio

     -- Porta Rc1/4 universal: tamanho de rosca principal padrão para equipamentos de automação com excelente compatibilidade entre modelos

     -- Vedação confiável do gatilho: Boa estanqueidade ao ar, resistência à contaminação por poeira, resposta rápida e vida útil prolongada

     -- Suporte para layout de tubulação dupla: opções de portas laterais e inferiores para layout flexível de instalação de painel denso

     -- Cobertura completa do atuador: alavanca do rolo, êmbolo, botão plano e cabeça em forma de cogumelo disponíveis para cobrir limite mecânico, jog manual e parada de emergência em todos os cenários

     -- Construção robusta e resistente: Corpo da válvula em metal; Rolo de aço endurecido com sufixo S opcional para operação contínua industrial severa

     -- Design livre de lubrificação: Baixa carga de trabalho de manutenção, operação limpa e ecológica do circuito de ar

Cenários típicos de aplicação

     -- Detecção de limite de curso do equipamento: Detecção de posição completa do cilindro/mesa deslizante com atuador de alavanca de rolo

     -- Controle de jog manual: comissionamento da máquina no local e operação do painel via botão

     -- Bloqueio de emergência de segurança: Cabeça de cogumelo amarelo para corte rápido do circuito de ar

     - Comutação de gabarito e acessório: controle de loop pneumático de fixação/desfixação

     -- Linhas de produção automatizadas: Sinal de posição da estação de trabalho e circuitos de intertravamento mecânico de segurança

     -- Máquinas de embalagem, têxteis e impressão: Loops de controle de gatilho mecânico de alta frequência

Comparação de seleção: Tabela de referência rápida VM1 VS VM2

Resumo de uma frase

     A válvula de gatilho mecânica de tamanho médio SOLH VM2 é equipada com porta universal Rc1/4, alta capacidade de fluxo Cv = 0,87, atuadores intercambiáveis ​​de gama completa e opções de tubulação dupla lateral/inferior, atuando como válvula de controle mecânico convencional padrão para todos os circuitos de comutação pneumática de automação industrial.
