Válvula solenóide de fluido de 2/2 vias série 2S (ação direta + operada por piloto)

Marca:SOLH da Richge Technology

Visão geral do produto

  1. A série SOLH 2S são válvulas solenóides de corte de fluido normalmente fechadas de 2/2 vias, divididas em duas linhas de produtos completas:

     -- 2S de ação direta (série de pequenos orifícios 030/050)

     -- 2S operado por piloto (série de orifícios grandes de 150 ~ 500)

  2. Projetado para controle liga/desliga automático de água limpa, ar comprimido, óleo lubrificante, fluido de corte de resfriamento e tubulações de líquidos fracamente corrosivos. Estrutura integrada compacta com vedação à prova de vazamentos; as bobinas suportam energização contínua a longo prazo.

     -- Tipo de ação direta: Abertura total sob pressão diferencial zero de 0MPa, ideal para ramificações de microfluidos de baixa pressão

     -- Tipo operado por piloto: Grande diâmetro e alta capacidade de fluxo para tubulações de abastecimento principal com tamanhos de tubos grandes

  3. Amplamente compatível com circuitos de resfriamento de máquinas-ferramenta, linhas de pulverização de limpeza, sistemas de drenagem de compressores de ar, equipamentos de tratamento de água, automação de fluidos para embalagens de alimentos.

Classificação completa de duas linhas de produtos: NC de ação direta VS NC operado por piloto

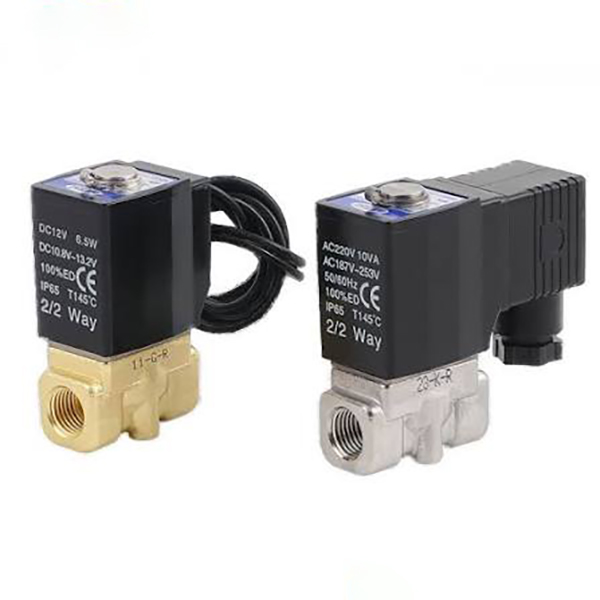

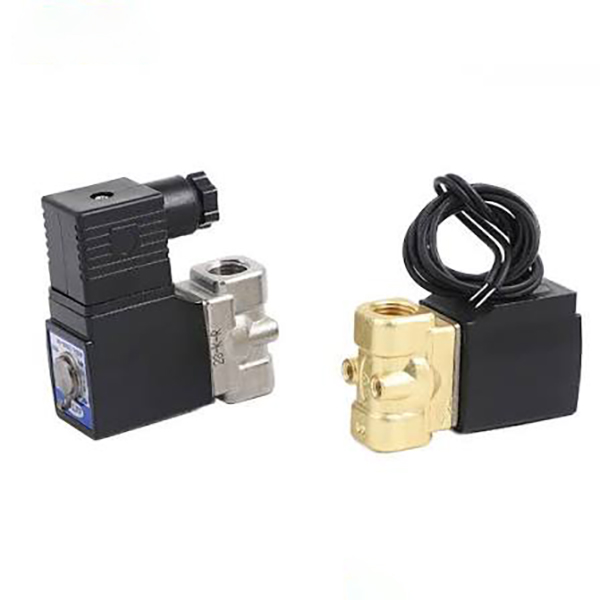

 1. 2S de ação direta normalmente fechado (exemplo de modelo: 2S-L030-08)

     -- Princípio de funcionamento:Sem câmara de ar piloto auxiliar; a bobina eletromagnética puxa diretamente a haste da armadura para abrir/fechar a sede da válvula. Totalmente aberto mesmo sob pressão zero de água/ar de 0MPa。

        * DESLIGAR: A mola pressiona a vedação para cortar totalmente o fluido da tubulação;

        * Ligar: A bobina puxa a armadura para cima para abrir a porta da válvula para passagem de fluido

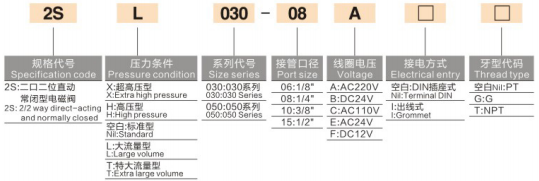

    -- Regra completa de codificação do modelo:2S - Sufixo de pressão - Série de tamanhos - Rosca da porta - Tensão da bobina - Tipo de fiação - Padrão de rosca

        * 2S: Válvula solenóide NC de 2/2 vias de ação direta

        * Sufixo do grau de pressão: Em branco = Padrão / L = Fluxo Grande / T = Fluxo Extra Grande / H = Alta Pressão / X = Extra Alta Pressão

        * Série de tamanhos: 030 (mini), 050 (médio pequeno)

        * Código da porta: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Código de tensão: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Fiação: Em branco=tomada DIN, I=tipo de fio de cabo

        * Rosca: Rosca cônica em branco = PT, G = G BSPP paralelo, T = rosca americana NPT

     -- Vantagens principais:

        *Inicialização com pressão diferencial zero, sem limite mínimo de pressão operacional, operação estável para microcircuitos de fluido de baixa pressão

        * Corpo ultracompacto, ângulo de montagem arbitrário sem restrição de gravidade

        * Resposta rápida em milissegundos para ciclos rápidos de comutação liga-desliga

     -- Cenários de aplicação:

       Spray de óleo de resfriamento para máquinas-ferramenta CNC pequenas, micro spray para mini máquina de lavar, micro corte de ar/água para equipamento 3C, abastecimento de água auxiliar a vácuo, pequenas tubulações ramificadas (G1/8 ~ G1/2).

  2. Série Normalmente Fechada Operada por Piloto 2S

     -- Princípio de funcionamento:Orifício de controle piloto em miniatura integrado; depende da pressão média da tubulação para levantar o diafragma/carretel principal. Pressão diferencial mínima de 0,05 MPa necessária para abertura total. A bobina controla apenas o pequeno orifício de sangramento piloto com baixo consumo de energia.

        * Desligar: Orifício piloto selado, a pressão a montante comprime a vedação principal para fechar a tubulação

        * Ligar: A pressão da câmara piloto sangra, a pressão média levanta o carretel principal para fluxo de fluido de alto volume; tamanho máximo do orifício até Φ50 (G2 polegadas)

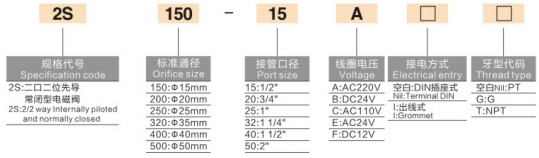

     -- Regra completa de codificação do modelo:2S - Tamanho do orifício - Rosca da porta - Tensão da bobina - Tipo de fiação - Padrão de rosca

        * 2S: Válvula solenóide NC de 2/2 vias operada por piloto

        * Tamanho da estrutura do orifício: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Código da porta: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        *Tensão/fiação/códigos de rosca totalmente consistentes com variantes de ação direta

    -- Vantagens principais:

        * Grande furo direto, vazão ultra-alta, queda mínima de pressão na tubulação para rede centralizada de abastecimento de água/ar de linha inteira

        * Pequena bobina de baixa potência aciona corpo de válvula de grande diâmetro, baixa geração de calor, adequada para operação contínua ininterrupta 24 horas

        * Canal de fluxo amplo, difícil de entupir, compatível com água de resfriamento circulante industrial contendo pequenas impurezas suspensas

     --Cenários de aplicação:

        Tubulações principais de entrada/drenagem do compressor de ar, grandes circuitos principais de água para limpeza por spray de linha de montagem, tubos coletores de tratamento de água em massa, equipamentos de estampagem para resfriamento de linhas principais de óleo, sistemas de abastecimento de água industrial para serviços pesados.

Recursos de produto compartilhados universais (operação direta + piloto)

  1. Padrão Função Normalmente Fechada (NC) Padrão de Fábrica

     Desligamento automático em caso de corte de energia, evita transbordamento e vazamento de fluido durante o desligamento do equipamento para maior segurança do sistema.

  2. Vários materiais de vedação opcionais

     -- Borracha nitrílica NBR padrão: Universal para água, ar, óleo lubrificante

     -- Etileno propileno EPDM opcional: resistente a ácidos/álcalis, água quente e fluido limpo de qualidade alimentar dedicado

  3. Bobina durável de alta temperatura e baixa potência

     Bobina de isolamento resistente ao calor para energização contínua longa, isolamento estável anti-queimadura; opções de fiação dupla (soquete DIN/cabo) para layout de gabinete flexível.

  4. Padrões Multi-Internacionais de Fios para Exportação

     PT Cone britânico, paralelo G BSP, rosca americana NPT opcional, compatível com automação doméstica e linhas de produção no exterior.

  5. Personalização graduada de pressão total

     A série de ação direta suporta personalização de fluxo padrão/grande/alta/extra-alta; série piloto nativa classificada para pressão de fluido industrial padrão de 0,05 ~ 1,0 MPa.

  6. Montagem universal sem gravidade

     Pode ser instalado vertical, horizontal ou invertido, adapta-se ao layout interno do gabinete elétrico apertado.

Tabela Unificada de Especificações Técnicas Gerais

Tabela de comparação de seleção completa operada por piloto direto VS

Cenários de aplicação típicos segmentados

  1. Faixa de aplicação NC de ação direta

     -- Injeção de óleo de resfriamento de ponto único e micro spray para pequenas máquinas-ferramentas CNC

     -- Abastecimento auxiliar de água a vácuo e mini circuito de ar ligado/desligado para equipamentos de automação 3C

     -- Pequenas máquinas de limpeza ultrassônica, circuitos de controle de microfluidos de laboratório

     -- Ramo de manutenção de equipamentos, interruptor de água/gás de ponto único para pequenas luminárias

  2.Gama de aplicações NC operadas por piloto

     -- Drenagem completa da máquina do compressor de ar e desligamento da tubulação de ar principal

     -- Controle do circuito principal de água para equipamentos de limpeza por pulverização de grandes linhas de montagem

     -- Equipamento de tratamento de água a granel e tubos coletores de resfriamento circulantes de alto fluxo

     -- Embalagens de alimentos, equipamentos químicos, válvula de corte principal de fluido de grande diâmetro

Regras de julgamento de seleção básica

     -- Pressão estática da tubulação <0,05 MPa, fornecimento intermitente de microfluido → Deve escolher 2S de ação direta

     -- Tamanho do tubo ≥G1/2, coletor principal de alto fluxo, pressão de água/ar estável a longo prazo → Selecione 2S operado por piloto

     -- Água quente, grau alimentício, meio ácido/alcalino fraco: Especifique o selo EPDM ao fazer o pedido

     -- Fiação centralizada dentro do gabinete de controle da máquina: Priorize o tipo de fiação do soquete DIN

     -- Equipamento úmido externo: Escolha o tipo de fio com prensa-cabo à prova d'água

Soluções completas combinadas de circuitos pneumáticos e de fluidos

  1. Circuito de ramificação de resfriamento pequeno

     -- Unidade de serviço de ar AFC → válvula solenóide 3/2 série 3V → tubulação PU → válvula de ação direta 2S (controle do circuito de água de resfriamento)

  2. Circuito completo do coletor de água principal da máquina

     - Tubo principal do tanque de água / compressor de ar → Válvula piloto de grande diâmetro 2S → Ramais de pulverização de múltiplas estações

  3. Circuito de oficina de fluidos à prova de explosão

     -- Unidade de tratamento de fonte de ar à prova de explosão → Válvula de 3 vias à prova de explosão 50-VPE + válvula piloto 2S de bobina à prova de explosão personalizada

Resumo de uma frase

     A válvula solenóide de fluido normalmente fechada de 2/2 vias da série SOLH 2S se divide em modelo de pequeno orifício de ação direta de inicialização com pressão zero e variante de furo grande operada por piloto de baixa potência e alto fluxo, com vedações NBR / EPDM opcionais, compatibilidade multi-thread multi-tensão, amplamente utilizado para controle automático de desligamento de água, ar e óleo em máquinas-ferramentas, linhas de lavagem, tratamento de água e equipamentos de automação de embalagens de alimentos.
