Mini cilindro de liga de alumínio série MAL | Cilindro Pneumático Econômico Leve

Marca: SOLH da Richge Technology

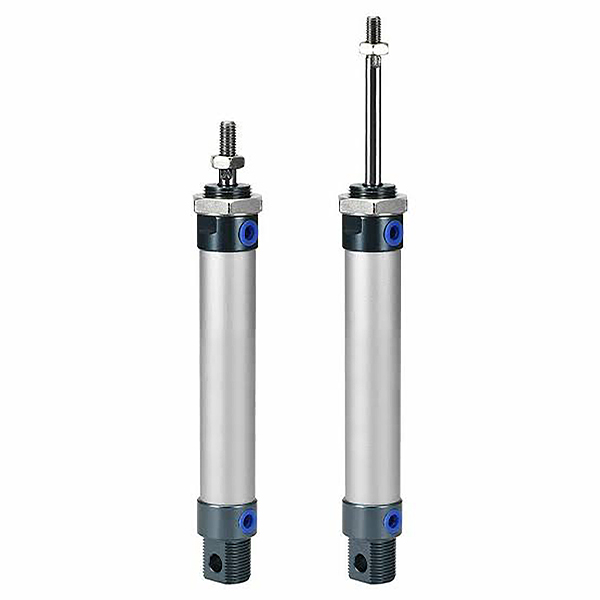

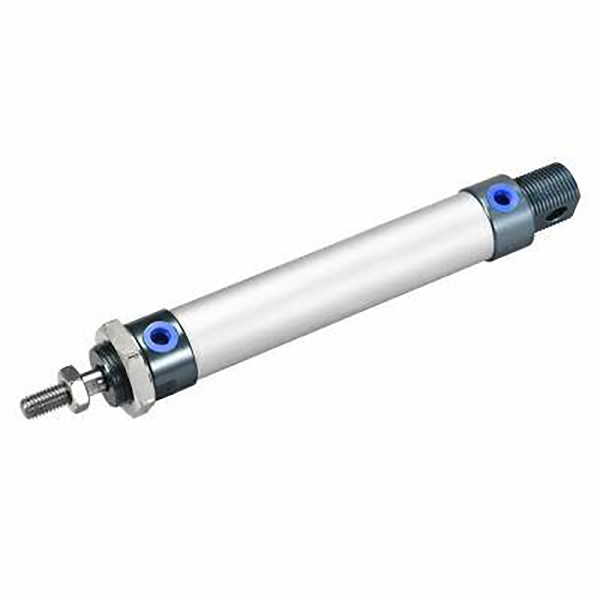

1. Visão geral do produto e principais recursos estruturais

     A série SOLH MAL é um minicilindro pneumático leve e econômico em liga de alumínio, amplamente reconhecido no mercado como uma solução econômica de minicilindro. Adotando tubo de cilindro de liga de alumínio anodizado e haste de pistão de aço inoxidável, possui peso ultraleve, estrutura compacta e baixo custo. Com forte compatibilidade com as séries MA e CM2, é ideal para equipamentos automatizados de carga leve e com orçamento limitado em eletrônicos, embalagens, indústria leve e cenários de trabalho secos e com baixo teor de poeira.

  1.1 Padrão Universal e Alta Intercambialidade

     Fabricado de acordo com padrões industriais universais domésticos com dimensões de montagem e especificações de interface unificadas. Ele alcança excelente intercambialidade estrutural e dimensional com os principais cilindros das séries MA e CM2, suportando substituição sem modificação, renovação de equipamentos e montagem padronizada em lote.

  1.2 Estrutura de material leve

     Construído com tubo de cilindro de liga de alumínio anodizado premium e tampas de extremidade em liga de alumínio, combinados com haste de pistão de aço inoxidável antiferrugem. Em comparação com os cilindros convencionais da série MA, a série MAL é 15% mais leve e aproximadamente 10 mm mais curta no comprimento total. Ele oferece excelente portabilidade e desempenho de instalação compacta, ao mesmo tempo que controla os custos de maneira eficaz.

  1.3 Estrutura de travamento de rosca estável

     Adotando tecnologia de travamento de rosca de tampa dupla com estrutura de montagem firme e estável. A aparência redonda e reta simplificada garante uma estrutura geral simples e desmontagem, manutenção e depuração diárias convenientes, reduzindo significativamente os custos operacionais e de manutenção posteriores para linhas de produção automatizadas para serviços leves.

  1.4 Movimento Diversificado e Derivados Funcionais

     • MAL Dupla Ação: Movimento alternativo de entrada de ar de extremidade dupla, o tipo padrão mais universal para automação linear convencional de carga leve.

     • MSAL de ação única (push out): Estrutura push-out de mola, extensão automática da haste após falha de energia para mecanismos de reinicialização de segurança.

     • MTAL Ação Simples (Pull Back): Estrutura de retorno por mola, retração automática da haste após falha de energia para cenários de posicionamento de proteção.

     • MALD Haste Dupla: Haste do pistão de saída dupla, realizando operação síncrona e curso efetivo dobrado para transmissão síncrona precisa.

     • Curso ajustável MALJ: Design de dupla ação com curso ajustável, suportando posicionamento preciso e calibração de curso flexível para demandas de trabalho variáveis.

  1.5 Tampão Flexível e Sistema de Vedação Durável

     Equipado de série com amortecedor de borracha de alta qualidade para redução básica de ruído e absorção de impacto; O amortecedor de ar atualizado opcional (código C) reduz efetivamente a vibração e o ruído durante a operação cíclica de alta velocidade. Adotando vedação composta bidirecional de baixo atrito com ranhura de armazenamento de óleo integrada, o cilindro apresenta pressão inicial ultrabaixa e operação estável sem óleo, com uma vida útil de até 5 milhões de ciclos.

  1.6 Configuração Opcional de Indução Magnética

     A série MAL suporta anel magnético integrado opcional (código S), perfeitamente compatível com interruptores magnéticos das séries CS1-G e SMC M9B. Ele realiza detecção precisa da posição do pistão em tempo real e ligação de sinal elétrico, atendendo às demandas de posicionamento de ciclo automatizado e monitoramento inteligente para equipamentos de automação para serviços leves.

2. Regras completas de nomenclatura de modelos e exemplos de pedidos

  1. Estrutura típica do modelo: MAL25-100S-CM-FA

 2. Exemplos de pedidos padrão

     • Modelo magnético padrão de dupla ação: MAL32-75S-CM (furo de 32 mm, curso de 75 mm, cauda redonda, com anel magnético)

     • Modelo de retorno por mola de ação única: MTAL20-50S-U (furo de 20 mm, curso de 50 mm, cauda plana, redefinição de ação simples)

     • Modelo de dupla ação com haste dupla: MALD25-100S-CA (furo de 25 mm, curso de 100 mm, cauda oscilante, operação síncrona de haste dupla)

3. Parâmetros técnicos principais (tipo padrão)

4. Gráfico de referência teórica de impulso e tensão de 0,5 MPa (haste única)

 4.1 Dados de desempenho de dupla ação (MAL)

  4.2 Dados de desempenho de ação única (MTAL Spring Return)

5. Formas de montagem e modelos derivados

  5.1 Métodos de montagem universais diversificados

     • Cauda Redonda CM: Montagem reta padrão, o tipo mais universal para operação convencional com carga leve linear fixa

     • CA Swing Tail: Estrutura de cauda oscilante, adequada para mecanismos mecânicos oscilantes, giratórios e de ligação

     • Cauda plana em U: Design de cauda plana ultracompacto, perfeito para layout de espaço de instalação ultrafino e estreito

     • Flange dianteiro/traseiro FA/FB: Fixação de flange plana frontal e traseira, instalação vertical estável para equipamentos de posicionamento de carga leve

     • Suporte de pé LB: Fixação axial da base do pé, instalação lateral conveniente e disposição flexível do equipamento

     • Suporte de orelha dupla SDB: Estrutura de dobradiça dupla, adaptando-se ao giro flexível e condições especiais de trabalho de articulação

  5.2 Série Derivada Principal

     • MAL Padrão Dupla Ação: Modelo universal leve com anel magnético opcional para automação geral de cargas leves

     • MSAL/MTAL de ação única: Tipos de push-out/retorno por mola para cenários de reinicialização de segurança e posicionamento de proteção

     • MALD Haste Dupla: Estrutura de saída síncrona de extremidade dupla, duplicando o curso efetivo e melhorando a estabilidade da operação

     • Curso ajustável MALJ: Design de curso personalizável para posicionamento preciso e demandas de processamento de curso variável

     • Almofada ajustável MALC: Estrutura de amortecedor de ar atualizada, reduzindo o impacto e o ruído em alta velocidade para operação cíclica frequente

6. Comparação de seleção MAL vs MA

7. Guia de seleção rápida em 3 etapas

     1. Seleção de furo: Selecione o tamanho do furo adequado com base no peso real da carga, reserve mais de 50% de margem de segurança. Priorize a série MAL para projetos de automação de carga leve e sensíveis ao orçamento.

     2. Seleção de traços: Curso de trabalho real mais margem de segurança de 10~20mm; siga os limites de curso padrão: dupla ação ≤500mm, simples ação ≤150mm.

     3. Configuração Funcional: Escolha MAL para dupla ação padrão, MTAL para retorno por mola de simples ação, MALD para operação síncrona de haste dupla. Selecione almofada de ar MALC para operação em alta velocidade (>500 mm/s). Equipar anel magnético S + interruptores CS1-G/M9B para detecção automática de posição.

Resumo de uma frase

     O minicilindro leve de liga de alumínio da série SOLH MAL apresenta estrutura compacta ultraleve, custo ultrabaixo e opções funcionais diversificadas, servindo como a solução pneumática mais econômica para cargas leves, ambientes secos e pequenos equipamentos automatizados com orçamento limitado.
