Marca: SOLH da Richge Technology

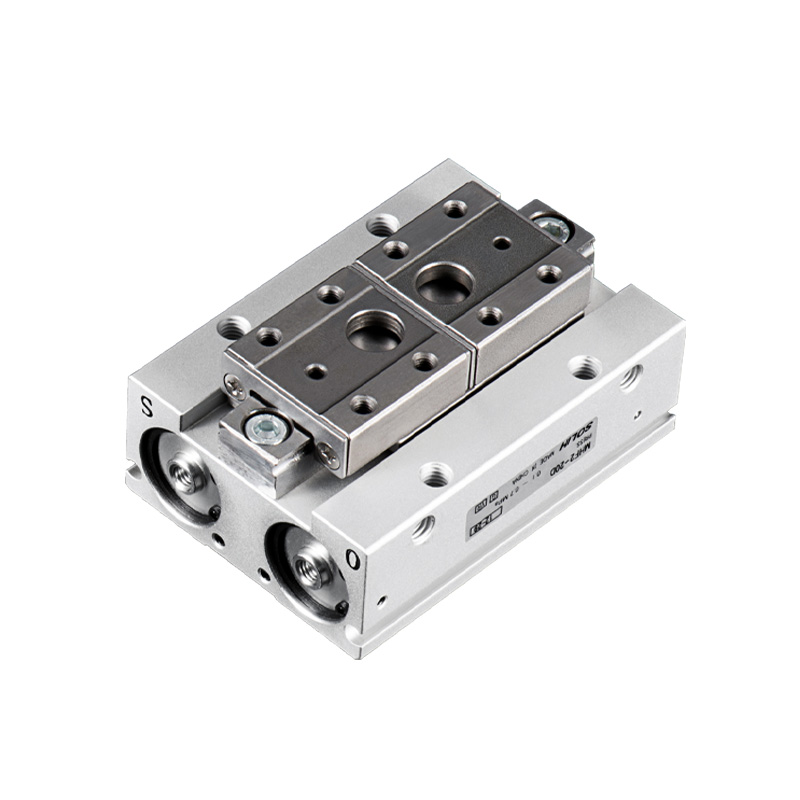

A série SOLH MHF2 é uma pinça paralela ultraplana de guia linear de pistão duplo e 2 mandíbulas. Destaque principal: A altura do corpo é de apenas 1/3 da pinça MHZ2 equivalente, reduzindo efetivamente o momento de flexão final, mantendo alta precisão de posicionamento. Três faixas de curso opcionais disponíveis. Estrutura de montagem em quatro lados. Especialmente projetado para aplicações de alta precisão e baixa carga e espaço limitado: módulos lineares em miniatura, pequenos robôs EOAT, semicondutores, eletrônicos e estações de montagem de precisão.
-- Estrutura: Pistão duplo + trilho de guia linear de precisão (Φ25/Φ32 adota guia de rolamento de esferas circulante). Movimento linear paralelo puro da mandíbula sem oscilação, alta rigidez. Corpo principal em liga de alumínio, mandíbulas de aço inoxidável, anel magnético embutido. Ranhuras de montagem do interruptor magnético de quatro lados; opções de montagem: furo roscado inferior / furo roscado lateral / instalação através do furo.
-- Tipo de ação: Somente Dupla Ação D (controle de ar bidirecional, sem versão de ação simples). Válvula de aceleração integrada para velocidade de movimento ajustável e operação suave.
-- Layout ultraplano: Altura reduzida em cerca de 66% em comparação com MHZ2 sob força de fixação igual, reduzindo bastante o momento de flexão final e melhorando a estabilidade de posicionamento.
-- Configuração de curso: 3 opções de curso por furo: D (Curto) / D1 (Médio) / D2 (Longo) para combinar com diferentes larguras de peça de trabalho.
- Precisão de posicionamento: Precisão de repetição ± 0,04 ~ ± 0,05 mm, estável sob ciclismo de alta frequência.

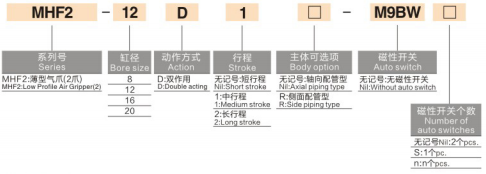

1. Exemplo de modelo: MHF2-16D1-S-M9BW
|
Segmento |
Código |
Descrição |
|
1 |
MHF2 |
Série: Pinça paralela ultrafina |
|
2 |
16 |
Tamanho do furo: 8,12,16,20,25,32mm (Φ25/32 nova especificação grande) |
|
3 |
D/D1/D2 |
Grau de curso / D = curso curto / D1 = curso médio / D2 = curso longo |
|
4 |
-S |
Opção de anel magnético Em branco = Sem ímã; S = Anel magnético integrado anel magnético para interruptor magnético |
| 5 | -M9B |
Tipo de chave magnética M9B(NPN) / M9N(PNP) / M9P Comprimento do fio: padrão 0,5m; L=1m L=3m |
|
6 |
Código de montagem do sufixo |
Em branco = Furo roscado padrão 2 = Montagem através do furo F = Tipo fixo de mandíbula única |
2. Exemplo de pedido padrão
2.1MHF2-20D2-S-M9BW
-- Furo 20, curso longo D2, anel magnético embutido, interruptor magnético M9B com cabo de 1m.
|
Item de parâmetro |
Especificação padrão |
| Quantidade de mandíbula |
2 mandíbulas, abertura e fechamento linear paralelo puro |
| Modo de operação |
Somente ação dupla (sem variante de ação única) |
| Pressão Operacional |
Diâmetro 8: 0,15 ~ 0,7 MPa Diâmetro 12 ~ 32: 0,1 ~ 0,7 MPa (pressão de trabalho ideal: 0,5 MPa) |
| Pressão de prova |
1,0MPa |
| Temperatura Ambiente |
-10 ~ 60°C (sem formação de gelo dentro da tubulação de ar) |
| Precisão de posição repetida |
Diâmetro 8/12:±0,05 mm Diâmetro 16~32:±0,04 mm |
| Frequência operacional máxima |
Curso curto (D): 120 cpm Curso médio/longo (D1/D2): 60 cpm |
| Rosca do porto aéreo |
8/12:M3×0,5 16/20/25/32:M5×0,8 |
| Lubrificação |
Operação isenta de óleo; Graxa de qualidade alimentar NSF-H1 opcional |
| Instalação do switch |
Ranhuras deslizantes de quatro lados, interruptor magnético pode ser instalado em ambos os lados |
| Opções de montagem |
Instalação universal inferior, lateral, através do orifício e multidirecional |
|
Furo (mm) |
Modelo Completo |
Curso de mandíbula única (mm) |
Abertura total máxima (mm) |
Força de aperto (N) |
Altura do corpo (mm) |
Peso Líquido (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Nota importante: A força de fixação diminui à medida que o comprimento L da extensão da mandíbula aumenta. Deve verificar o momento de flexão permitido durante a seleção, fator de segurança ≥1,5.
-- Espaço de instalação estritamente limitado e altura restrita: módulos lineares finos, efetor final de robô em miniatura
-- Demanda baixo momento de flexão, alta precisão paralela estável: semicondutor, eletrônica 3C, montagem de hardware de precisão
-- Requisito de correspondência de curso flexível: escolha curso curto/médio/longo para adaptar diferentes larguras de peça de trabalho
-- Precisa de montagem em vários ângulos e detecção de posição nos dois lados para um mecanismo integrado compacto
-- Selecione o tamanho do furo e o curso de acordo com a restrição de altura e largura da peça: Sequência de prioridade D(curto) → D1(médio) → D2(longo)
-- Adicione o sufixo -S anel magnético + interruptor M9B/M9N/M9P se o feedback da posição aberta/fechada da mandíbula for exigido pelo PLC
-- Seleção de montagem: Furo roscado padrão (padrão); sufixo -2 para instalação através de furo adequado para plataformas e suportes finos
-- Verificação de carga: Controle o comprimento L da extensão da mandíbula; evite carga de deslocamento excessiva que exceda o momento de flexão permitido
-- Furo grande Φ25/32: Adote guia de rolamento de esferas circulante, maior rigidez para peças moderadamente mais pesadas
A pinça pneumática paralela de dupla ação ultrafina SOLH MHF2 apresenta design de perfil ultrabaixo, três graus de opções de curso, montagem em quatro lados e alta precisão de ± 0,04 ~ ± 0,05 mm, equipada com interruptores magnéticos compatíveis da série M9, solução de preensão compacta de baixo momento de flexão ideal para automação de montagem de precisão EOAT de robô em miniatura, semicondutores e 3C.
