A mesa deslizante pneumática ultracompacta de alta precisão SOLH MXJ é intercambiável com a série SMC MXJ. Equipado com guia linear de esfera de aço inoxidável integrado, atinge precisão de paralelismo de 0,005 mm e precisão de posicionamento repetido ± 0,01 mm. O corpo ultrafino e leve suporta montagem superior, inferior e lateral em três lados, 30% ~ 50% menor que as mesas deslizantes MXQ. Diâmetros de φ4,5 ~ 16 mm, equipados com amortecedores de borracha de extremidade dupla e limitadores de metal opcionais para curso ajustável de 0 ~ 5 mm. O design simétrico permite a troca esquerda-direita de tubulações e sensores, adequado para ambientes limpos e isentos de óleo. Capaz de movimento estável de curso curto de alta frequência, amplamente adotado para movimento linear de nível mícron em micro manuseio 3C, inspeção óptica, montagem em miniatura e equipamentos compactos de automação médica.
Mesa deslizante pneumática ultracompacta e de alta precisão da série MXJ
Marca: SOLH da Richge Technology
Visão geral do produto
A série SOLH MXJ é uma mesa deslizante pneumática ultraminiatura e de alta precisão projetada para acionamento linear de microprecisão. Apresentando uma área ultracompacta, precisão de posicionamento em nível de mícron, construção leve e compatibilidade de montagem multidirecional, ele é perfeitamente adaptado para estações automatizadas em espaços confinados, incluindo processamento eletrônico 3C, detecção de precisão, micromontagem e operações cíclicas de curso curto de alta frequência. Ele serve como o principal atuador microlinear de alta precisão para cenários de automação em miniatura.
Estrutura principal e recursos de design
-- Modo de acionamento: operação bidirecional de dupla ação, tamanhos de furo φ4,5/6/8/12/16mm, cobrindo faixa de carga micro a leve de 5~50N.
-- Estrutura Premium: Adota corpo de aço inoxidável martensítico e trilho guia de esfera linear integrado. A estrutura de suporte de carga é isolada do movimento de vedação da haste do pistão, proporcionando alta rigidez e operação de atrito ultrabaixo.
- Precisão em nível de mícron: paralelismo de deslocamento 0,005 mm, paralelismo de montagem 0,03 mm, verticalidade 0,01 mm, garantindo posicionamento de precisão ultraestável para processos sofisticados.

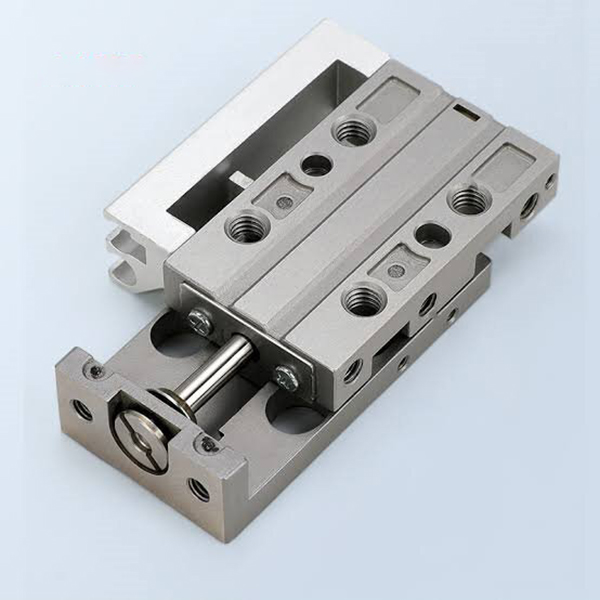

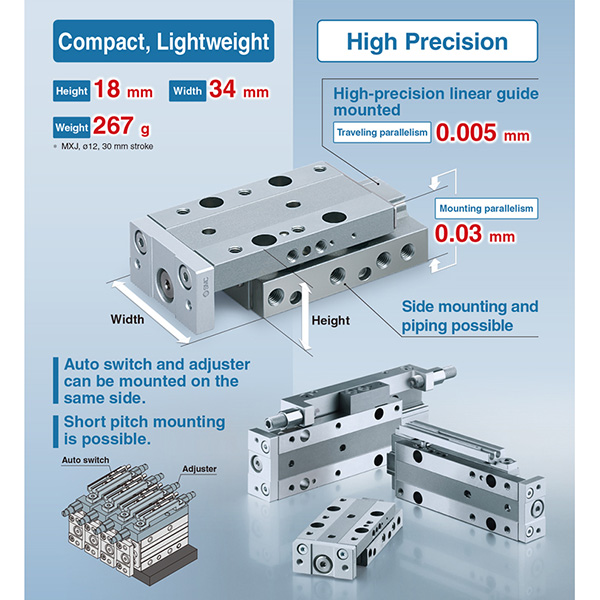

-- Tamanho ultracompacto: Design de corpo ultrafino com apenas 10 mm de altura para o modelo de furo φ4,5 e 18 mm de altura para o modelo de furo φ12, 30% ~ 50% menor que as mesas deslizantes MXQ equivalentes, maximizando a utilização do espaço para estações de layout densas.
- Montagem multilateral flexível: suporta instalação superior, inferior e lateral de três lados com orifícios de posicionamento de precisão, adaptando-se a vários layouts de equipamentos confinados e densos.
-- Compatibilidade do sensor universal: Equipado com ranhuras duplas para interruptores magnéticos como padrão. Modelos com curso ≥5mm permitem a instalação de 2 interruptores magnéticos M9B. O design estrutural simétrico permite a intercambialidade do interruptor esquerdo/direito e da tubulação no local.
-- Buffer e limitação ajustáveis: buffer de borracha de extremidade dupla padrão para redução de ruído e impacto; limitadores de curso de metal de extremidade única/dupla opcionais com faixa de curso ajustável de 0 a 5 mm para posicionamento ultrapreciso.

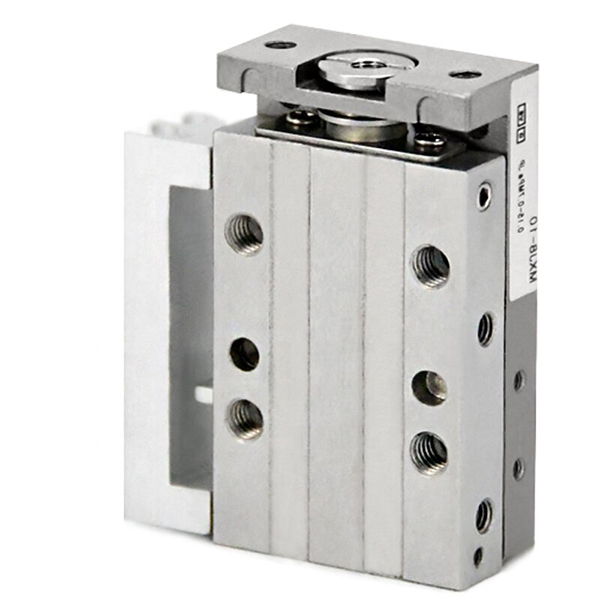

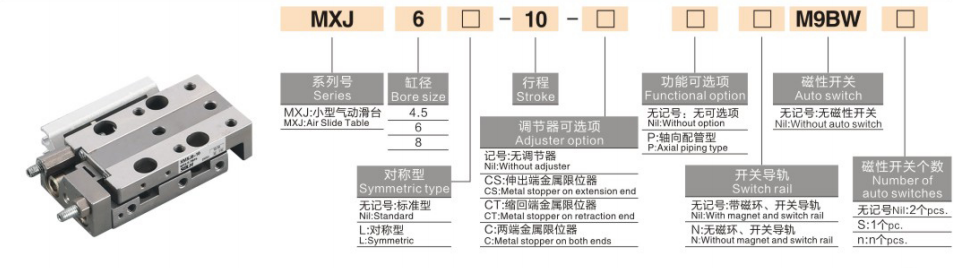

Regra completa de codificação do modelo
1. Exemplo de modelo: MXJ6-10-CS-M9B
Código
Descrição da especificação
MXJ
Código da série: Mesa deslizante pneumática em miniatura de alta precisão
4,5/6/8/12/16
Tamanho do furo (mm)
10/05/15/20/30/50
Curso padrão (mm): φ4,5/6/8 para 5/10/15/20mm; φ12/16 para 10/20/30/50mm
CS/C/B/Em branco
Opção de limite: CS=Front-end
limite metálico; C = Traseira
limite metálico; B = extremidade dupla
limite de metal ; Em branco = amortecedor de borracha padrão
M9B
Interruptor magnético (opcional, 1 ou 2 interruptores)
L/Em branco
Tipo Estrutural: L=Tipo Simétrico;
Em branco=Tipo padrão
2. Exemplos de referência de pedido padrão
-- MXJ4.5-5: Tipo padrão, sem interruptor magnético, furo 4,5 mm, curso 5 mm, dupla ação
-- MXJ8-15-B-2M9B: Furo 8mm, curso 15mm, limite de metal de extremidade dupla, interruptores magnéticos 2pcs M9B
Especificações técnicas principais (@0,5MPa, dupla ação)
1. Microespecificações (φ4,5 / φ6 / φ8)
Item de parâmetro
φ4,5
φ6
φ8
Furo (mm)
4.5
6
8
Curso Padrão (mm)
10/05/15
10/05/15/20
10/05/15/20
Pressão Operacional (MPa)
0,15~0,7
0,15~0,7
0,15~0,7
Impulso @0,5MPa (N)
Estender: 8 / Retrair: 6
Estender: 14 / Retrair: 11
Estender: 25 / Retrair: 19
Aprox. Peso (g)
~40
~55
~75
Tipo de buffer
Amortecedor de borracha de extremidade dupla (limitador de curso de metal opcional)
Temperatura ambiente
-10℃ ~ +60℃ (sem congelamento)
Tamanho do porto aéreo
M3×0,5
2.Especificações pequenas (φ12 / φ16)
Item de parâmetro
φ12
φ16
Furo (mm)
12
16
Curso Padrão (mm)
20/10/30/50
20/10/30/50
Pressão Operacional (MPa)
0,15~0,7
0,15~0,7
Impulso @0,5MPa (N)
Estender: 57 / Retrair: 48
Estender: 101 / Retrair: 88
Aprox. Peso (g)
227~342
340~506
Tipo de buffer
Amortecedor de borracha de extremidade dupla (limitador de curso de metal opcional)
Temperatura ambiente
-10℃ ~ +60℃ (sem congelamento)
Tamanho do porto aéreo
M5×0,8
Principais vantagens competitivas
1. Precisão e estabilidade ultra-alta em nível de mícron
- A usinagem integrada de peça única combinada com trilho guia de esfera linear de alta precisão garante precisão de posicionamento repetido de ± 0,01 mm e erro de paralelismo ultrabaixo, atendendo totalmente aos rigorosos requisitos de precisão para processos de microdetecção e posicionamento fino.
2. Design ultracompacto e que economiza espaço
-- Estrutura corporal ultrafina e ultracurta com altura mínima de apenas 10 mm. O design de montagem em três lados se adapta a espaços verticais e horizontais ultraestreitos, economizando mais de 40% de espaço de instalação em comparação com mesas deslizantes convencionais, ideal para linhas de produção automatizadas densas.
3. Resposta rápida leve e de alta frequência
-- A estrutura leve de aço inoxidável otimizada (40 ~ 500g) reduz a inércia do movimento de forma eficaz. A velocidade operacional varia de 50 a 500 mm/s, suportando operação estável de alta frequência acima de 300 ciclos por minuto (cpm) para aumentar a eficiência da produção.
4. Operação sem óleo e vida útil super longa
-- Adota vedação resistente ao desgaste de baixa fricção e design isento de óleo, compatível com oficinas limpas e ambientes industriais levemente oleosos. A configuração estrutural durável garante uma vida útil de mais de 5 milhões de ciclos com operação estável e livre de manutenção a longo prazo.
5. Design reversível simétrico para instalação flexível
-- A porta de ar simétrica e a estrutura de ranhura do interruptor permitem o intercâmbio esquerdo/direito no local da tubulação e instalação do sensor, eliminando restrições direcionais e melhorando significativamente a depuração no local e a flexibilidade de adaptação estrutural.
Formas de montagem e aplicações típicas
1. Métodos de montagem
-- Montagem superior: fixada através de furos passantes com furos de posicionamento precisos, adequados para instalação no topo da peça de trabalho e cenários de posicionamento de alta precisão.
-- Montagem inferior: fixada através de furos roscados inferiores, estável e confiável, aplicável para instalação de superfície de equipamento padrão.
-- Montagem lateral: fixada através de furos roscados laterais, perfeita para equipamentos com espaço vertical limitado e arranjo paralelo denso de vários slides.
2. Cenários típicos de aplicação
-- 3C Electronics: Manuseio e transferência de chips, foco de lente de câmera, laminação de microcomponentes, teste de durabilidade de vida útil de botão
-- Detecção de precisão: posicionamento da sonda, movimento preciso da câmera CCD, medição de micro dimensões, calibração óptica fina
-- Microconjunto: travamento automático de parafuso, crimpagem de terminal, inserção de componentes de precisão, acionamento de gabarito em miniatura
-- Equipamento médico: controle de precisão de microbomba, comutação de válvula em miniatura, posicionamento telescópico de pequenos instrumentos
Guia de seleção rápida em 3 etapas
1. Seleção do furo por carga
-- φ4,5 ≤0,5kg / φ6=0,5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Reserve não menos que 50% de margem de segurança de carga para uma operação estável e precisa.
2. Confirmação de AVC
-- Faixa de curso padrão: 5 ~ 50 mm. Priorize cursos curtos (5~20mm) para condições de trabalho de alta frequência para garantir maior precisão e estabilidade operacional.
3. Correspondência de configuração
-- Monitoramento de posição: Equipar 2 interruptores magnéticos M9B para feedback bidirecional da posição do curso.
- Limitação de precisão: Selecione o limite de metal de extremidade dupla (B) para um posicionamento de curso preciso ajustável de 0 ~ 5 mm.
-- Adaptação de montagem: Escolha montagem lateral para layout de estação denso, montagem inferior para instalação em superfície padrão.
Resumo de uma frase
A mesa deslizante pneumática ultracompacta de alta precisão da série SOLH MXJ apresenta precisão de posicionamento em nível de mícron, montagem flexível de três lados, operação leve de alta frequência e limitadores de metal ajustáveis opcionais, servindo como micro atuador linear de precisão econômico amplamente utilizado em eletrônica 3C, detecção de precisão, micromontagem e equipamentos de automação médica.
