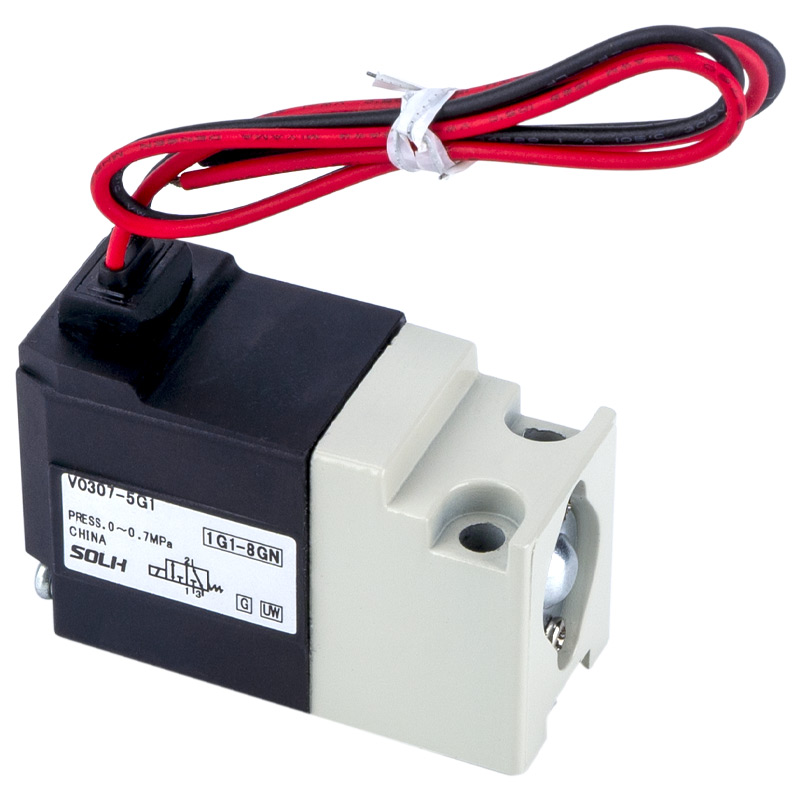

Válvula solenóide de 3 portas VO307 / tipo de gatilho direto
A válvula solenóide de gatilho de ação direta de 3 portas e montagem em coletor SOLH VO307 é feita sob medida para ilhas de válvulas e combinada com bases de manifold da série VV307. Sem portas de tubo lateral, permite um arranjo denso lado a lado para eliminar pontos de vazamento e economizar espaço. Ele suporta inicialização com pressão zero, operação estável sob pressão positiva de 0–0,7 MPa e vácuo total até -101,2 kPa. Vários modos, incluindo NC, NO, divisor de fluxo e seletor, podem ser alternados substituindo as placas de cobertura. Adotando vedações elásticas HNBR livres de lubrificação, ele atinge tempo de resposta ≤20ms e frequência máxima de 10Hz com acionamento manual padrão e bobinas de baixa potência. Equipado com peças centrais importadas para desempenho de alto custo, é amplamente aplicado em braços robóticos, sucção a vácuo, sopro de ar, embalagem, impressão e sistemas modulares de controle pneumático centralizado.
Válvula solenóide de 3 portas série VO307 – tipo de montagem em coletor de gatilho de ação direta
Marca:SOLH da Richge Technology
Posicionamento do produto
A série VO307 é a variante dedicada de montagem em manifold da série VT307, uma válvula solenóide de gatilho de ação direta de 3 portas desenvolvida exclusivamente para ilha de válvula e integração de manifold. Ele executa corte, comutação e controle de exaustão do circuito de ar. Apresentando inicialização com pressão zero e compatibilidade com condições de trabalho de pressão positiva e vácuo, esta válvula de comutação compacta, de alto ciclo e confiável é ideal para controle pneumático centralizado de equipamentos automatizados.
Principais recursos principais
--Estrutura de manifold especializada, primeira escolha para integração de ilha de válvulasProjetado sob medida para instalação de manifold sem portas de tubo lateral. Várias válvulas podem ser dispostas densamente lado a lado para economizar espaço de instalação, padronizar o layout da fiação e reduzir possíveis pontos de vazamento, combinando perfeitamente com ilhas de válvulas e sistemas de controle pneumático centralizados.
--Design de gatilho de ação direta, inicialização com pressão zero disponívelNão é necessária pressão piloto para operação. Ele funciona de forma estável na faixa de pressão positiva de 0–0,7 MPa, enquanto a versão a vácuo suporta pressão de até -101,2 kPa. A operação estável é garantida em ambientes de baixa pressão, vácuo e fontes de ar instáveis.
--Design flexível multifuncional com forte versatilidade. Suporta vários modos de trabalho, incluindo normalmente fechado (NC), normalmente aberto (NO), divisor de fluxo e seletor. As funções podem ser trocadas rapidamente simplesmente substituindo a placa de cobertura, proporcionando excelente adaptabilidade universal.
--Resposta rápida e durável para ciclismo de alta frequênciaTempo de resposta ≤ 20 ms, frequência operacional máxima atinge 10 Hz, perfeitamente adequado para condições de trabalho de sopro de ar de alta velocidade, jateamento e comutação de vácuo.
--Vedação elástica HNBR e operação livre de lubrificaçãoA válvula principal adota vedação elástica de borracha HNBR premium com estanqueidade superior e vida útil prolongada. Nenhum óleo lubrificante é necessário durante a operação, proporcionando um uso limpo e ecológico e reduzindo os custos de manutenção.
--Equipado com substituição manual para comissionamento convenienteVem com botão manual sem travamento padrão para fácil depuração no local, inspeção e comutação manual de emergência, simplificando o trabalho de instalação e manutenção.
--Baixo consumo de energia e vida útil extra longa As bobinas padrão apresentam baixo consumo de energia e suportam energização contínua de longo prazo. Os componentes principais são importados com vida útil comparável às marcas japonesas, proporcionando excelente desempenho de custo.

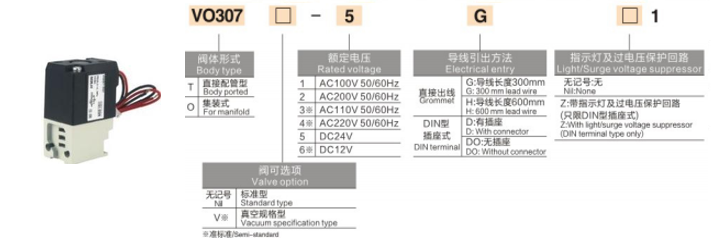

Especificações Técnicas
--Configuração da porta: solenóide único de 3 portas e 2 posições
--Princípio de funcionamento: Tipo de gatilho de ação direta
--Material de vedação: vedação de borracha elástica HNBR
--Meio aplicável: ar comprimido, gás inerte
--Faixa de pressão operacional: 0–0,7 MPa; Tipo de vácuo: -101,2 kPa ~ 0,1 MPa
--Pressão de prova: 1,5 MPa
--Temperatura ambiente: -10℃ ~ +50℃
--Tempo de resposta: ≤ 20 ms (testado em 0,5 MPa)
--Freqüência operacional máxima: 10 Hz
--Requisito de lubrificação: livre de lubrificação
--Operação manual: cancelamento manual sem travamento
--Tipo de montagem: montagem em coletor (instalação do coletor de base)
-- Base coletora correspondente: série VV3074. Cenários de aplicação típicos· Controle pneumático centralizado para linhas de produção automatizadas, braços robóticos e dispositivos de fixação
--Adsorção de vácuo, quebra de vácuo, sopro de ar e sistemas de jato de fluido
--Máquinas de embalagem, impressão, têxteis, marcenaria e processamento de alimentos
--Equipamento que requer integração múltipla, inicialização com pressão zero, compatibilidade de vácuo e operação de alta frequência
--Ilhas de válvulas, conjuntos multiválvulas e sistemas modulares de controle pneumático
Resumo de uma frase
A válvula solenóide de gatilho de 3 portas com montagem em coletor SOLH VO307 é especialmente construída para ilhas de válvulas, suportando inicialização com pressão zero, compatibilidade total de vácuo, conversão multifuncional, resposta rápida de alta frequência e operação livre de manutenção, tornando-a uma solução ideal com boa relação custo-benefício para controle de automação pneumática centralizado.
