Válvula solenóide de fluido de latão série 2V de 2/2 vias | Ação Direta e Operada por Piloto

Marca: SOLH da Richge Technology

1. Visão geral do produto e classificação principal

     A série SOLH 2V é uma solução profissionalVálvula solenóide de fluido de 2/2 vias projetado para controle universal de fluidos de ar, água e óleo. Está dividido em dois tipos estruturais principais:Tipo de ação direta 2V025 eTipo operado por piloto de diafragma 2V130/2V250. Adotando corpo de válvula de latão de alta qualidade com materiais de vedação premium, a série apresenta opção de inicialização com pressão zero, grande capacidade de fluxo, resposta rápida e ampla compatibilidade com meios. Ela serve como válvula de controle de fluido de uso geral para circuitos automatizados de água, tubulações de ar, sistemas de vácuo e equipamentos de lubrificação.

2. Regras completas de codificação do modelo

 1. Lógica de codificação completa: 2V - Tamanho do orifício - Porta de rosca - Tipo de fiação - Tensão

 2. Exemplos de pedidos padrão

     • 2V025-08-DC24V: Orifício de φ2,5 mm, rosca G1/4, soquete DIN padrão, DC 24V

     • 2V130-15W-AC220V: Orifício de φ13mm, rosca G1/2, saída de fio, AC 220V

3. Dois tipos estruturais principais e diretrizes de seleção

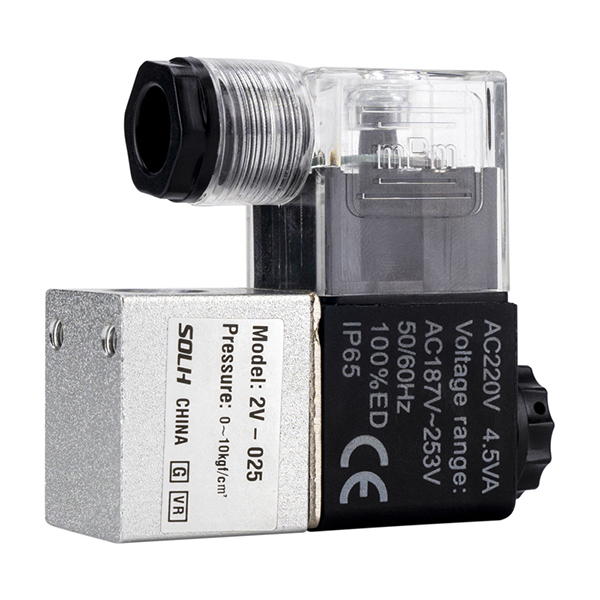

  3.1 Tipo de ação direta 2V025 | Início de pressão zero

    Vantagem principal: Totalmente operável a pressão zero de 0MPa

     • Princípio de funcionamento: A bobina eletromagnética puxa diretamente o núcleo de ferro para abrir a porta da válvula, realizando controle total de abertura e fechamento sob diferença de pressão zero sem assistência de pressão média.

     • Orifício e Fluxo: orifício de φ2,5 mm, valor CV = 0,23

     • Especificação da porta: G1/8 (06), G1/4 (08)

     • Faixa de pressão: 0 ~ 1,0 MPa, suporta inicialização com pressão zero

     • Material de vedação: Borracha fluorada VITON padrão, excelente resistência a óleo, água e corrosão por ácido fraco

     • Material do corpo: Corpo compacto da válvula em latão de alta precisão

     • Cenários Aplicáveis: Controle de fluido de pequeno fluxo, partida-parada de pressão zero/baixa, interruptor de circuito de vácuo, sistemas de pulverização e resfriamento de água em miniatura

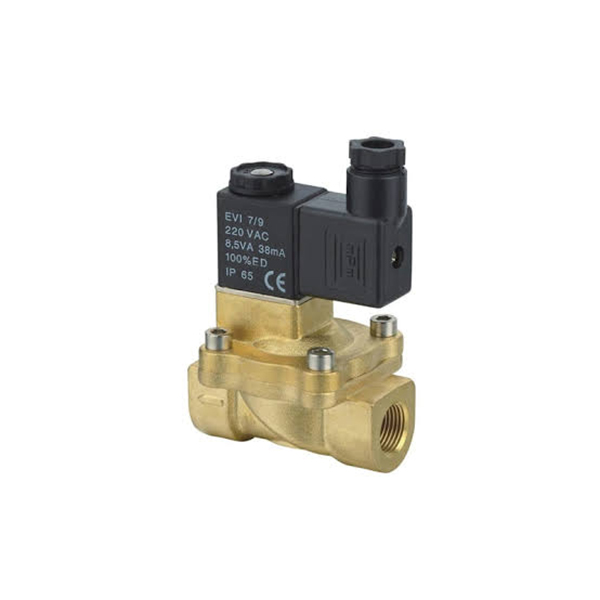

  3.2 Tipo Operado por Diafragma 2V130 / 2V250 | Início de pressão diferencial

    Característica principal: Grande fluxo, baixo consumo de energia, requer diferença mínima de pressão

     • Princípio de funcionamento: O alívio de pressão através do orifício piloto permite que a pressão média empurre o diafragma para abrir a válvula.Diferença mínima de pressão de inicialização: 0,05 MPa (0,5 bar), incapaz de abrir sob pressão zero.

     • Especificação 2V130: orifício de φ13mm, CV=6,2; Portas: G3/8 (10), G1/2 (15)

     • Especificação 2V250: orifício de φ25mm, CV=13; Portas: G3/4 (20), G1 polegada (25)

     • Faixa de pressão: 0,05 ~ 1,0MPa

     • Material de vedação: Borracha nitrílica NBR, ideal para meios de água pura e ar comprimido

     • Corpo e Bobina: Corpo de latão durável espessado, combinado com bobina de alta estabilidade e baixa potência

     • Cenários Aplicáveis: Circuitos de água de grande fluxo, entrada de água do compressor de ar, abastecimento de água da caldeira, controle liga-desliga da tubulação principal de gás/líquido

4. Parâmetros Técnicos Gerais Unificados

5. Comparação da série 2V vs 2P | Guia de seleção anti-erro

Fórmula de seleção

     Demanda liga-desliga com pressão zero → Escolha 2V025 / 2P; Grande vazão com pressão de água → Escolha 2V130 / 2V250; Espaço estreito e orçamento de baixo custo → Escolha válvula de plástico 2P

6. Cenários típicos de aplicação

  6.1 Aplicação 2V025

     • Controle liga/desliga da fonte de ar do gerador de vácuo

     • Circuito de água de resfriamento de equipamento em miniatura

     • Sistemas automatizados de pulverização e micro abastecimento de água

     • Equipamento de comutação de fluidos de pequeno fluxo de precisão

  6.2 Aplicação 2V130/2V250

     • Chiller e sistema de água de resfriamento industrial

     • Controle de entrada de água do compressor de ar

     • Sistema automático de reabastecimento de água da caldeira

     • Interruptor centralizado da tubulação principal de fornecimento de ar

     • Controle de circulação de água e gás industrial de grande fluxo

7. Acessórios de suporte correspondentes

     • Tratamento de fonte de ar frontal: Combine o filtro regulador de pressão de ar da série AW para estabilizar a fonte de ar e filtrar impurezas

     • Correspondência de Circuito de Vácuo: Coopere com o gerador de vácuo da série ZU para um corte confiável da fonte de ar

     • Conexão de pipeline: Combine conexões retas de rosca macho de conexão rápida KQ2 para instalação de tubulação rápida e sem vazamentos

Resumo de uma frase

     As válvulas solenóides de latão de 2/2 vias da série SOLH 2V cobrem tipos de ação direta de pressão zero e operados por piloto de grande fluxo, apresentando compatibilidade universal de água/ar/óleo, resposta rápida e proteção IP65, fornecendo soluções on-off de fluido estáveis ​​e econômicas para diversos sistemas de automação industrial.
