Gerador de vácuo multiestágio série PBM/PBX

Mini ejetor de vácuo multienergia de vários estágios da série PBM / PBX | Gerador de vácuo empilhável estilo Piab

Marca: SOLH por Richge Technology | Gerador de vácuo Venturi empilhável ultrafino de 2 estágios

1. Visão geral do produto

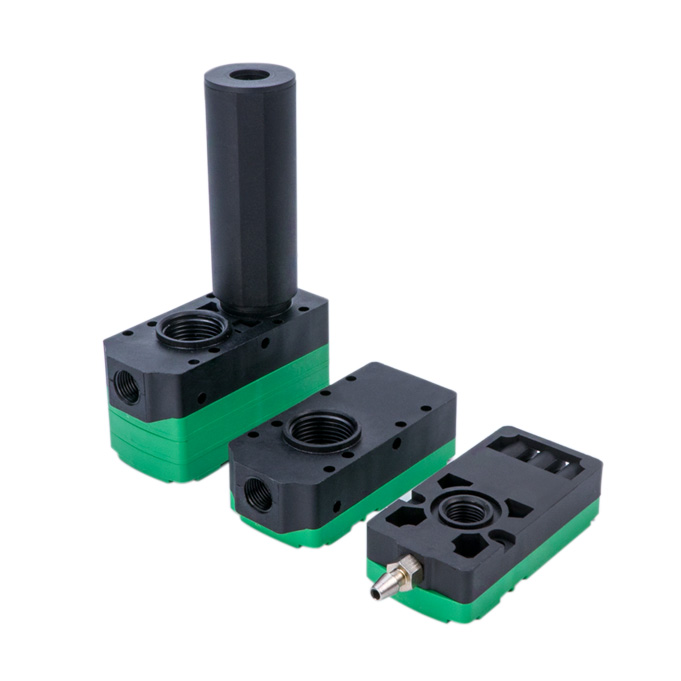

   PBM / PBX são mini geradores de vácuo difusos de vários estágios do estilo Piab, também conhecidos como geradores de vácuo multienergia. Eles adotam um design modular empilhável com corpo leve e ultrafino. PBM é uma versão padrão com silenciador integrado, enquanto PBX é um tipo de silenciador externo composto. Três versões funcionais disponíveis: Tipo A sem válvula, Tipo B com válvula de alimentação, Modelo C totalmente multienergia integrado.

  Posicionamento do núcleo: Área compacta, baixo consumo de ar e grande fluxo de sucção. Suporta empilhamento de coletor multicamadas com controle independente para múltiplas ventosas. Ideal para robôs EOAT, paletização e peças porosas com ventosas de espuma.

      • Padrão PBM Mini: Silenciador embutido, corpo fino, baixo ruído, adequado para unidade única ou montagem empilhada

      • Tipo composto PBX X-mini: Cartucho silenciador externo removível, maior vácuo final, maior fluxo e melhor dissipação de calor, projetado para operação contínua de alto ciclo

  Graus de tamanho: 5/10/20/30. O número representa a potência equivalente da bomba de vácuo (0,05~0,3kW). Versões funcionais: A básica sem válvula, válvula de alimentação B integrada, modelo C totalmente multienergia (válvula de alimentação + válvula de interrupção + detecção de pressão de vácuo + acelerador de interrupção de vácuo ajustável).

2. Regra de codificação do modelo

  Exemplo: PBM10-B-K15L-FN/PBX20-C-K15M-FN

     • PBM/PABX

￮ PBM: Mini tipo padrão com silenciador integrado

￮ PABX: Tipo Compound X-mini com cartucho silenciador externo

     • 10: Código de tamanho (5/10/20/30)

￮ 5: Fluxo micro pequeno, componentes minúsculos

￮ 10: Fluxo pequeno-médio, peças pequenas 3C

￮ 20: Best-seller de fluxo médio, caixa, filme e ventosa de espuma

￮ 30: Grande fluxo, folha porosa de grande área e paletização

     • ABC: Versão funcional

￮ A: Unidade básica sem válvula, somente corpo do gerador, controlada por válvula solenóide externa

￮ B: Versão de válvula única, válvula solenóide de alimentação integrada, válvula de retenção de pressão unidirecional opcional, liberação de vácuo natural

￮ C: Versão multienergia completa, válvula de alimentação + válvula de interrupção de vácuo + pressostato de vácuo digital + acelerador de sopro ajustável

     • K1: Código de combinação de válvula, K1 = Válvula de alimentação normalmente fechada + Válvula de interrupção normalmente fechada

     • 5/6: Tensão da bobina: 5=DC24V, 6=DC12V

     • L/M: Especificação do fio

     • FN: Saída do pressostato (NPN/PNP, unidade opcional kPa/inHg)

  Exemplo de pedido: PBM20-C. Definição: Silenciador integrado padrão PBM, tamanho 20, modelo multienergia completo Tipo C, válvula de alimentação e interrupção integrada, interrupção de vácuo ajustável e alarme de detecção de vácuo.

3. Diferença principal PBM VS PABX

4. Comparação de funções da versão ABC

5. Resumo das especificações técnicas

  Desempenho a pressão de alimentação de 0,5 MPa

6. Guia de seleção

  Escolha PBM ou PABX

     • ✅ PBM: Espaço de instalação limitado, robô EOAT, ciclo intermitente regular, sem necessidade de silenciador saliente

     • ✅ PABX: Ventosa de espuma, caixa porosa, operação contínua longa, maior fluxo e vácuo necessários

  Selecione a versão ABC

     • ✅ Versão C Multi-Energia: Aplicação de robô, liberação rápida de sopro + alarme de detecção de peça faltante, redução de válvulas externas e tubulação (preferencial)

     • ✅ Versão B: Orçamento limitado, sem liberação de vácuo, peça liberada pelo peso próprio

     • ✅ Versão A: Dispositivo fixo com válvula solenóide externa existente, menor custo de aquisição

  Recurso de coletor empilhável (principal vantagem do PBM/PBX)

     O PBM5 pode empilhar até 16 camadas; PBM10 suporta até 12 camadas. O PBX compartilha a mesma capacidade de empilhamento. Cada camada possui circuito de vácuo independente sem interferência mútua, compartilhando um suprimento de ar principal. A melhor escolha para transferência de múltiplas estações e módulos de múltiplos bicos.

     Material de vedação: NBR para condições gerais; FKM para ambientes corrosivos de qualidade alimentar ou ácidos/alcalinos.

7. Circuito Pneumático para Modelo Multienergia Tipo C

     Fonte de ar → Filtro de ar AFC (proibida névoa de óleo) → Regulador de pressão AR → Porta de fornecimento de ar PBM/PBX-C; Porta de vácuo → filtro de vácuo ZFC → ventosa. Dois fios de sinal DC24V conectam-se ao PLC: um para controle de adsorção de vácuo, o outro para interrupção de vácuo de sopro ajustável. Sinal de feedback de vácuo usado para detecção de peças perdidas/quedas.

8. Notas de Operação

     • O fornecimento de ar deve ser seco e filtrado, o lubrificador por névoa de óleo é proibido. A contaminação por óleo obstruirá os bicos de dois estágios.

     • O filtro de vácuo ZFC deve ser instalado na tubulação de vácuo. A poeira bloqueia facilmente os bicos e reduz a força de sucção.

     • O cartucho silenciador externo do PABX deve estar totalmente instalado; removê-lo causa um ruído extremamente alto.

     • Ajuste lentamente o acelerador de quebra de vácuo Tipo C. A abertura excessiva irá soprar a película fina e as peças de papel.

     • Para montagem de coletor empilhado com várias unidades, aumente o tubo principal de fornecimento de ar para estabilizar a pressão em todas as unidades.

     • Ampla tolerância à temperatura; garanta que não haja formação de gelo na fonte de ar sob condições de baixa temperatura.
