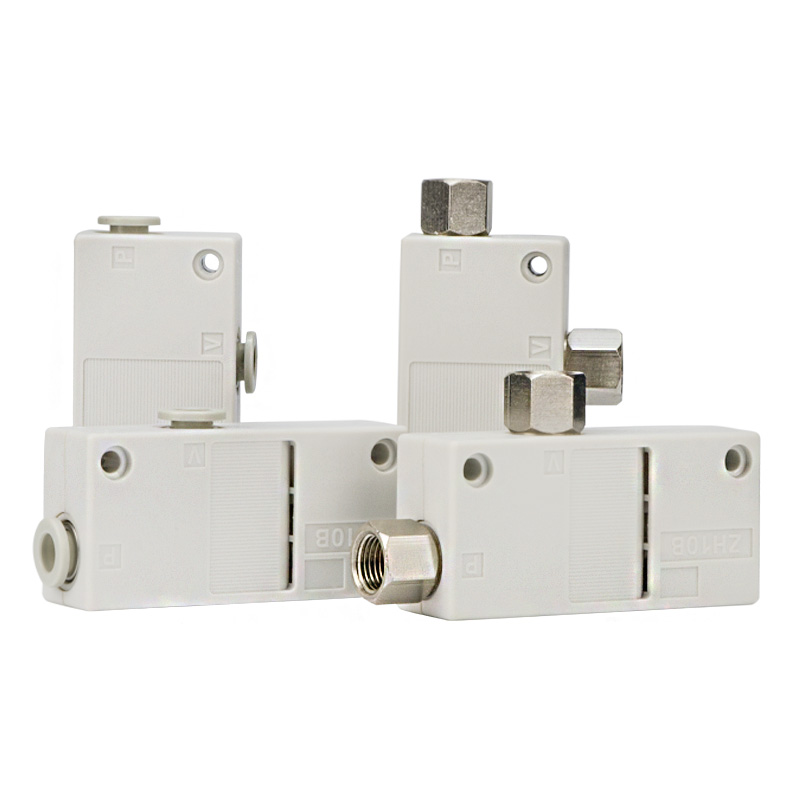

Ejetor de vácuo tipo caixa série ZH-B

Ejetor de vácuo tipo caixa série ZH-B | Gerador de vácuo Venturi de estágio único com silenciador integrado

Marca: SOLH por Richge Technology | Substituição imediata compatível com a série ZH-B importada

1. Visão geral do produto

     O ejetor a vácuo tipo caixa ZH-B adota o princípio venturi de estágio único com silenciador integrado dentro do corpo. Apenas duas portas são reservadas: porta de alimentação SUP e porta de vácuo VAC, sem porta de exaustão separada. O ar de exaustão é descarregado diretamente através do silenciador integrado. Instalação ultrassimples sem necessidade de silenciador externo. Totalmente intercambiável com ZH-B importado em dimensão e interface de conexão. Duas versões de desempenho disponíveis: tipo S de alto vácuo e tipo L de alto fluxo, com tamanhos completos de bico. Ideal para pequenos equipamentos de automação compactos e aplicações de coleta e colocação de robôs.

  Distinção de modelo

     • Tipo de caixa ZH-B: Silenciador integrado, 2 portas (SUP e VAC)

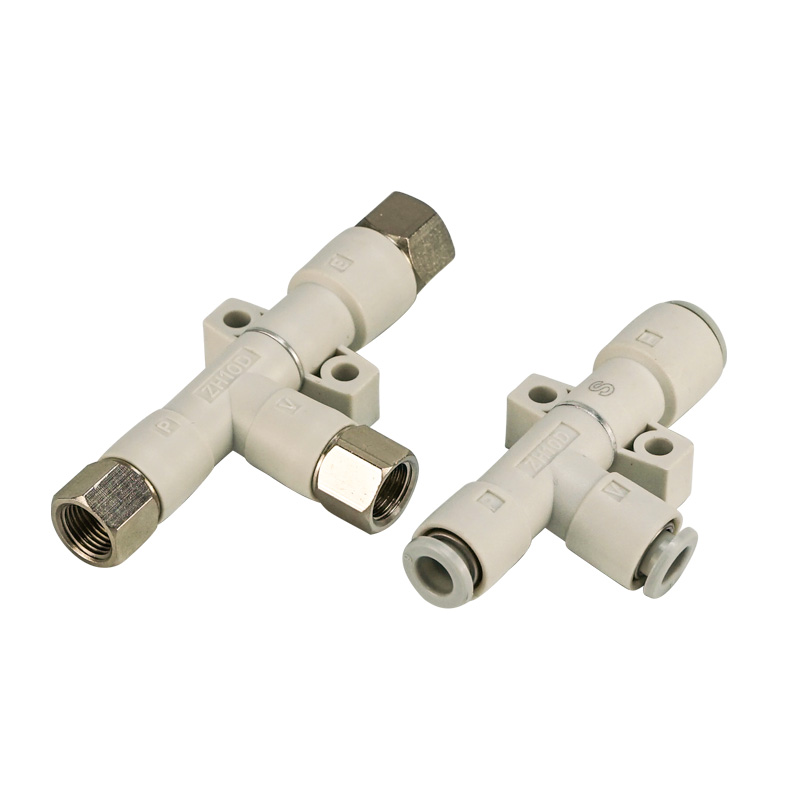

     • Tipo portado ZH-D: Sem silenciador integrado, 3 portas independentes SUP/VAC/EXH para tubulação externa

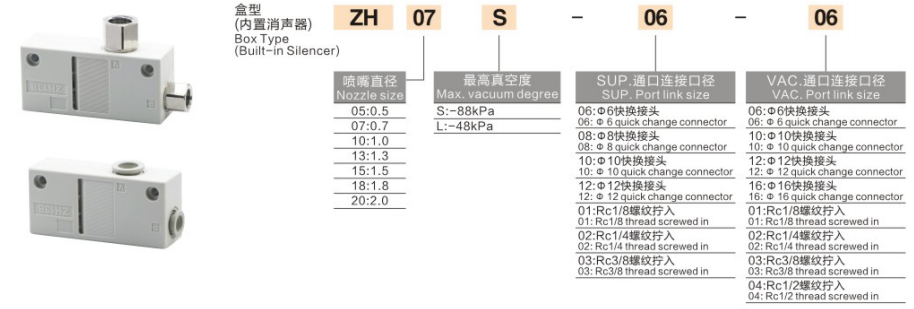

2. Explicação completa da codificação do modelo

  Exemplo:ZH07S‑06‑06

     • ZH: Código de série, ejetor de vácuo tipo caixa com silenciador integrado

     • 07: Código do tamanho do bico

     • S/L: Característica de vácuo máximo. S = alto vácuo; L = alto fluxo

     • 06: Tamanho da conexão da porta de alimentação SUP

     • 06: Tamanho da conexão da porta de vácuo VAC

  Tabela de referência de código de porta

  Exemplo de pedido: ZH10S‑08‑10
     Ejetor de vácuo tipo caixa ZH com silenciador embutido, bico de Φ1,0 mm, grau de alto vácuo S; conexão instantânea da porta de alimentação Φ8, conexão instantânea da porta de vácuo Φ10.

3. Principais vantagens de desempenho

     • Silenciador integrado integrado: Não é necessário silenciador externo. O ar de exaustão é descarregado através da estrutura silenciadora interna. Menos peças sobressalentes, baixo ruído e economia de espaço.

     • Apenas 2 portas para fiação simples: Somente porta de fornecimento de ar SUP e porta de vácuo VAC, sem porta de exaustão de exaustão separada. Perfeito para espaço de instalação compacto limitado.

     • Versões de desempenho duplo opcionais

￮ S Alto vácuo (-88kPa): Forte força de adsorção para peças bem vedadas, como chapa de aço, vidro, PCB e carcaça de plástico.

￮ L Alto fluxo (-48kPa): Maior fluxo de sucção para compensar vazamento de vácuo, adequado para materiais porosos respiráveis, incluindo papel, filme, papelão e espuma.

     • Múltiplas seleções de portas: Conexões instantâneas métricas amplamente utilizadas em máquinas domésticas; Versões de rosca fêmea Rc para equipamentos de exportação.

     • Corpo leve em PBT: Bico PBT integralmente moldado, baixo peso, adequado para pequenos robôs EOAT. Suporta montagem direta com parafuso ou instalação de suporte.

     • Operação sem óleo: É necessário apenas ar comprimido filtrado a seco, lubrificação com névoa de óleo proibida.

4. Especificações Técnicas Padrão

  Desempenho de referência a pressão de fornecimento de 0,5 MPa

5. Tipo de caixa ZH-B VS Tipo portado ZH-D

6. Orientação de seleção

     • Seleção de versão S/L

￮ ✅ S Alto vácuo: Peças de trabalho lisas e seladas que requerem forte força de adsorção.

￮ ✅ L Alto fluxo: Peças com vazamento, como papelão, filme, tecido, grande fluxo compensa o vazamento de vácuo.

     • Seleção do furo do bico: Selecione com base na área total de adsorção da ventosa. Bocal maior traz maior fluxo e maior consumo de ar. Evite bicos superdimensionados para evitar desperdício de ar comprimido.

     • Seleção de porta: Ligações instantâneas métricas (06/08/10) para automação doméstica; Rosca Rc (01/02) para máquinas de exportação.

     • Detecção de Vácuo: Sem sensor de pressão integrado. Instale o pressostato de vácuo ZSE no circuito de vácuo para confirmação de vácuo ou alarme de peça faltante.

7. Circuito Pneumático Padrão

     Unidade de serviço de fonte de ar AFC (unidade de névoa de óleo proibida) → válvula solenóide 3/2 → porta de alimentação SUP de ZH‑B; Porta de vácuo VAC → filtro de vácuo ZFC → ventosa de vácuo.

8. Notas importantes de operação

     • O lubrificador por névoa de óleo é estritamente proibido. A contaminação por óleo obstruirá o bico minúsculo e reduzirá a força de sucção.

     • O filtro de vácuo ZFC deve ser instalado no lado do vácuo para bloquear a poeira e proteger o bocal.

     • Pressão de alimentação recomendada: 0,4 ~ 0,5 MPa. A operação contínua de longo prazo sob pressão total de 0,6 MPa não é recomendada.

     • Mantenha a mangueira entre o ejetor e a ventosa o mais curta possível, reduza o volume da tubulação para obter uma resposta de vácuo mais rápida.

     • O elemento silenciador embutido acumulará poeira após um uso prolongado. Limpe ou substitua o elemento do silenciador assim que a sucção cair.
