Ejetor de vácuo com porta corporal série ZH‑D

Ejetor de vácuo com corpo da série ZH‑D | Gerador de vácuo de conexão pneumática direta Venturi de estágio único

Marca: SOLH por Richge Technology | Totalmente mecânico intercambiável com gerador de vácuo importado da série ZH

1. Visão geral do produto

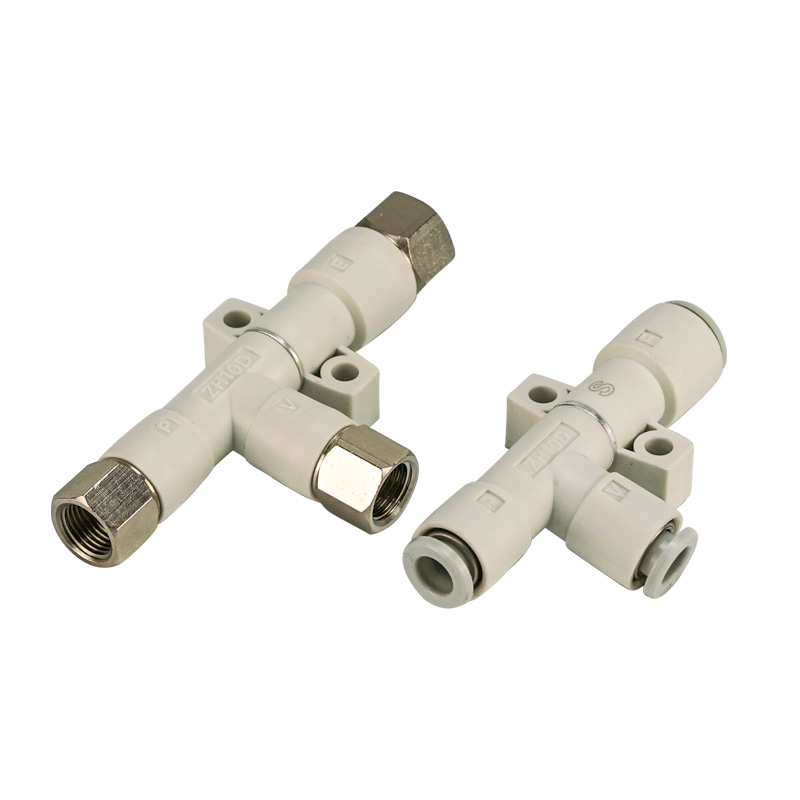

     O tipo portado ZH-D é um ejetor de vácuo venturi de estágio único. Três portas independentes, incluindo porta de alimentação SUP, porta de vácuo VAC e porta de exaustão EXH, requerem tubulação externa. Nenhum silenciador embutido dentro do corpo principal. Design compacto e leve com estrutura de bico de resina integrada, totalmente intercambiável com a série ZH importada.

  Distinção de modelo

     • Tipo portado ZH‑D: Três portas para tubulação externa, sem silenciador integrado.

     • Tipo caixa ZH-B: Equipado com silenciador integrado dentro do corpo, apenas as portas de alimentação e vácuo reservadas.

  Duas classes de desempenho:

     • Especificação S (alto vácuo): Vácuo máximo -90kPa, ideal para peças lisas e seladas.

     • Especificação L (alto fluxo): Maior fluxo de sucção com menor nível de vácuo, para peças porosas respiráveis, como papel, tecido e papelão.

  O furo do bico cobre Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0mm. Suporta múltiplas opções de conexão: conexão instantânea, rosca G/Rc, rosca imperial NPT. Múltiplas soluções de montagem: fixação direta com parafusos, suporte de montagem e instalação em trilho DIN. Amplamente aplicado em aplicações de efetores finais de robôs e módulos de múltiplas estações.

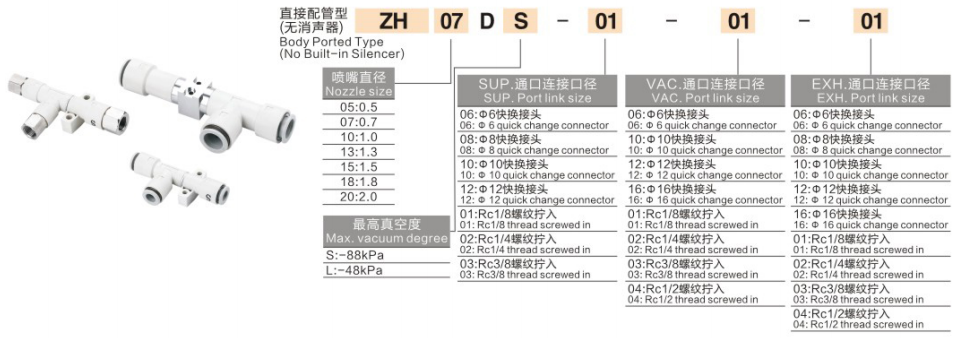

2. Explicação completa da codificação do modelo

Modeloo de exemplo:ZH10DSA‑06‑08‑10

     • ZH: Código da série do ejetor de vácuo

     • 10: Código do furo do bico

     • D/B: Forma corporal. D = tipo body-ported com 3 portas externas sem silenciador embutido; B = tipo caixa com silenciador integrado

     • S/L: Característica de vácuo. S = tipo de alto vácuo final -90kPa com vazão de sucção moderada; L = tipo de alto fluxo. ZH05‑13 final –48kPa; ZH15‑20 ultimate ‑66kPa, grande fluxo para peças respiráveis

     • A: Versão leve de nova geração com dimensões reduzidas e peso reduzido

     • ‑06‑08‑10: Especificação da porta(SUP‑VAC‑EXH). O número de dois dígitos representa o tamanho métrico do ajuste de um toque (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 para rosca G/Rc; N01/N02 para rosca imperial NPT.

  Exemplo de pedido: ZH13DSA‑08‑10‑10
     Ejetor de vácuo com corpo ZH, bocal de Φ1,3 mm, grau de alto vácuo S, nova versão A leve; porta de alimentação Φ8, porta de vácuo Φ10, porta de exaustão Φ10 conexão instantânea.

3. Principais vantagens de desempenho

     • Três portas externas totalmente independentes: Fornecimento SUP separado, vácuo VAC e portas de exaustão EXH. O gás de escape pode conectar silenciador externo ou tubulação de exaustão centralizada. Adequado para integração de módulo e efetor final de robô, livre de restrições de espaço interno do silenciador.

     • Bocal de resina integrado leve: Bico e corpo principal moldados integralmente para notável redução de peso, perfeito para EOAT em movimento em alta velocidade. A nova versão A encurta o comprimento e a altura, o peso é reduzido em até 74%.

     • Opções de desempenho de vácuo duplo: Alto vácuo S para peças de trabalho lisas e seladas, incluindo vidro, chapa metálica e carcaça de plástico; L alto fluxo para papelão, filme, tecido e materiais propensos a vazamentos para compensação de vazamentos.

     • Seleções de portas ricas: Conexão instantânea métrica, rosca para tubo G/Rc e rosca imperial NPT para adaptação de equipamentos no mercado global.

     • Métodos de montagem diversificados: Fixação direta por parafuso, suporte padrão, suporte em forma de L e montagem em trilho DIN para layout flexível.

     • Requisito de operação isenta de óleo: A lubrificação com névoa de óleo é proibida, apenas é necessário ar comprimido filtrado e seco.

4. Especificações Técnicas Padrão

Desempenho com pressão de alimentação de 0,5 MPa (ANR)

Para a variante L-high-flow: maior vazão de sucção sob furo de bocal idêntico com menor nível de vácuo final.

5. Tabela de comparação ZH-D VS ZH-B

6. Orientação de seleção passo a passo

     • Seleção de desempenho S/L

 ￮ ✅ Alto vácuo S (-90kPa): Peças de trabalho lisas e seladas, como chapa de aço, vidro, caixa de plástico, PCB; vazamento menor, alta força de adsorção necessária.

 ￮ ✅ L alto fluxo: caixa, espuma, filme, tecido e outras peças respiráveis ​​propensas a vazamentos, grande fluxo compensa o vazamento de vácuo.

     • Seleção do furo do bico: Selecione de acordo com a área total de adsorção da ventosa. Bocal maior proporciona maior fluxo de sucção e maior consumo de ar. Evite bicos muito grandes para evitar desperdício de ar comprimido.

     • Seleção do tipo de porta: Conexão instantânea métrica (06/08/10/12) para equipamentos de automação doméstica; Rosca G / rosca NPT para máquinas de exportação no exterior.

     • Nota sobre manuseio de escapamento para tipo D: A variante D não possui silenciador integrado. A porta de exaustão EXH deve conectar um silenciador externo, caso contrário o ruído será extremo; ou direcione o tubo de exaustão para fora do gabinete do equipamento.

     • Solução de detecção de vácuo: Ejetor a vácuo da série ZH sem pressostato integrado. Adicione um pressostato de vácuo ZSE externo se for necessário feedback de sinal.

7. Cenários típicos de aplicação

     • Coleta final do braço do robô EOAT: manuseio de peças plásticas 3C, PCB e folha de bateria

     • Indústria de embalagens: coleta de papelão, filme e papel

     • Desmoldagem de peças de pequeno porte para robô de moldagem por injeção

     • Módulo de vácuo multiparalelo para adsorção síncrona com múltiplas ventosas

     • Estações de automação que exigem exaustão centralizada de gases residuais fora do alojamento do equipamento

8. Descrição do diagrama do circuito pneumático padrão

     Circuito padrão com portas no corpo ZH-D: filtro de fonte de ar AFC (unidade de névoa de óleo proibida) → válvula solenóide 3/2 → porta de alimentação SUP do ZH-D; A porta de vácuo VAC conecta o filtro de vácuo ZFC à ventosa; A porta de exaustão EXH conecta o silenciador externo ou a mangueira de exaustão direcionada para fora do equipamento.

9. Notas importantes de operação

     • O lubrificador de névoa de óleo é estritamente proibido. O contaminante de óleo obstruirá o pequeno orifício do bocal, causando diminuição da força de sucção ou falha completa. Apenas filtro de ar deve ser adotado para tratamento de fonte de ar.

     • O filtro de vácuo em linha ZFC deve ser instalado no lado do vácuo. A entrada de partículas de poeira causará o bloqueio do bico.

     • Para o ejetor com corpo ZH-D, a porta de escape EXH deve equipar o silenciador para evitar nível de ruído excessivo.

     • Pressão de alimentação recomendada: 0,4‑0,5 MPa. A operação contínua de longo prazo abaixo de 0,6 MPa não é sugerida.

     • Minimize o comprimento da mangueira entre o ejetor de vácuo e a ventosa, reduza o volume da tubulação para uma resposta de vácuo mais rápida.
