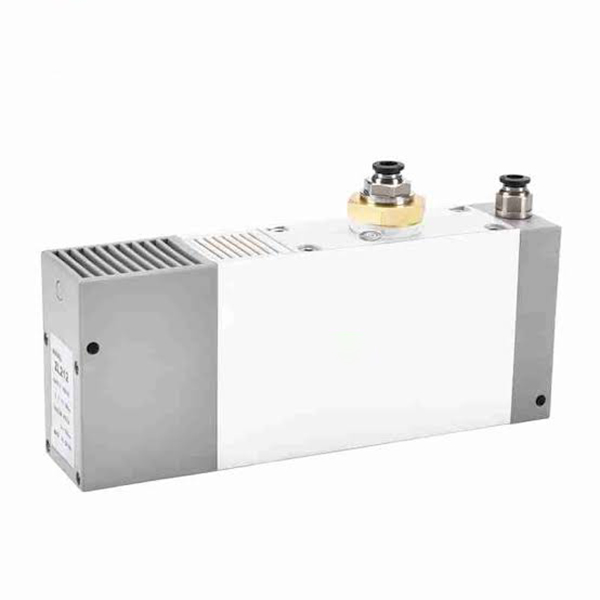

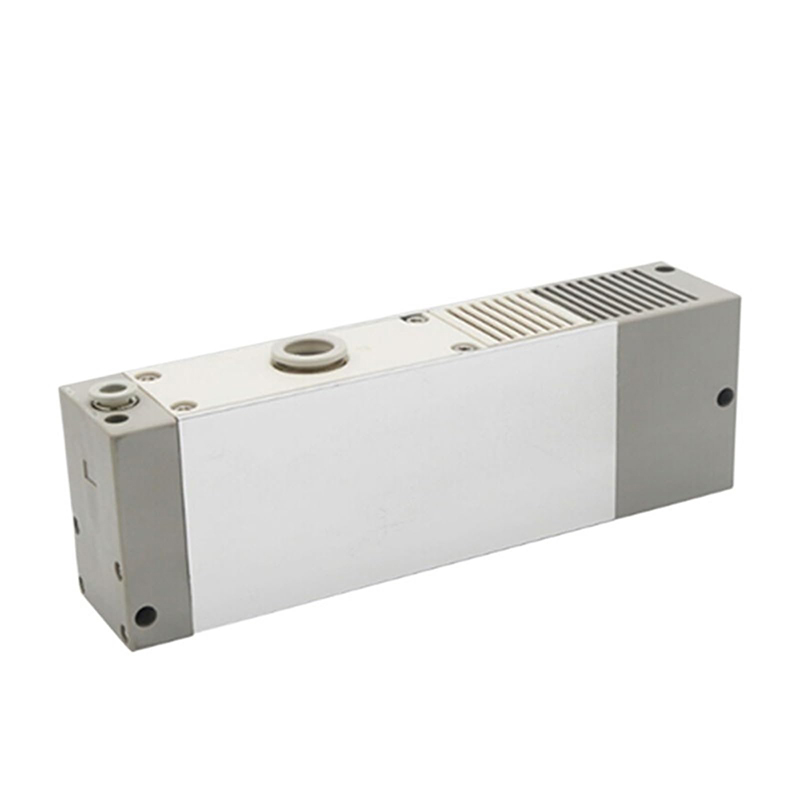

Marca: SOLH por Richge Technology | Substituição imediata compatível com dimensão de instalação SMC ZL212
 |
A série ZL212 é um ejetor a vácuo de vários estágios de grande fluxo atualizado derivado da série ZL112. Equipado com orifício de bico maior, proporciona maior nível de vácuo e melhor fluxo de sucção. Especialmente projetado para ventosas grandes, peças porosas e condições de trabalho com alto vazamento. Amplamente adotado como principal unidade de vácuo para manipuladores robóticos, aplicações de manuseio de materiais de chapa metálica e vidro.
|
Item de parâmetro |
Especificação |
|
Posição do produto |
Modeloo avançado e atualizado do ZL112, bocal maior para maior vácuo e maior fluxo |
|
Fluido Aplicável |
Ar Comprimido |
|
Pressão de ar fornecido |
0,3 ~ 0,7 MPa, faixa operacional ideal: 0,45 ~ 0,5 MPa |
|
Grau de vácuo |
-90 ~ -95kPa |
|
Fluxo de sucção |
Mais de 30% superior ao ZL112, adequado para peças porosas e ventosas grandes |
|
Consumo de ar |
Design de difusor multiestágio, mais de 40% de economia de energia em comparação ao ejetor a vácuo de estágio único |
|
Faixa de temperatura ambiente |
-5°C ~ 60°C |
|
Conexão de porta |
Conexão instantânea padrão/porta roscada, totalmente intercambiável com a dimensão de montagem SMC ZL212 |

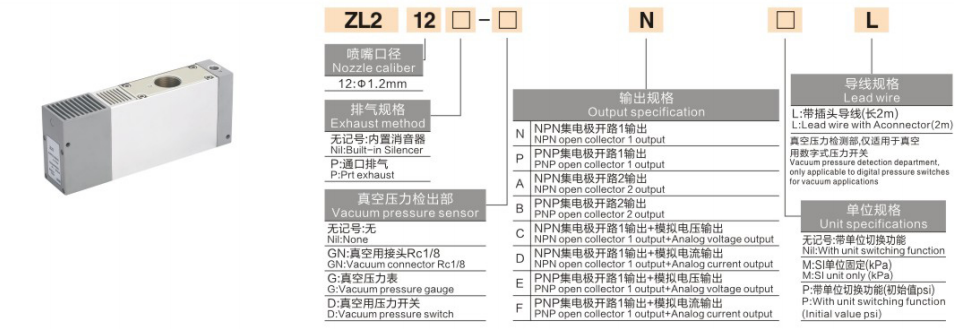

Formato básico:ZL212‑□‑□‑□‑□
Formato estendido com válvula:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL
|
Posição |
Código |
Definição e descrição detalhada |
|
1‑4 |
ZL212 |
Código de série para ejetor de vácuo multiestágio, diâmetro do bico maior em comparação com ZL112 |
|
5º |
Sem marca |
Escape silencioso, redução de ruído padrão para oficinas em geral |
|
|
P |
Escape de porta, para instalação de exaustão centralizada ou de alto fluxo |
|
6º |
Sem marca |
Sem módulo de detecção de vácuo |
|
|
GN |
Porta de detecção de vácuo Rc1/8 para conexão de manômetro externo |
|
|
G |
Medidor de pressão de vácuo mecânico Y40Z integrado |
|
|
D |
Pressostato de vácuo digital integrado |
|
7º |
N |
Saída de 1 canal de coletor aberto NPN |
|
|
P |
Saída de 1 canal de coletor aberto PNP |
|
|
A/B/C/D/E/F |
Saída multicanal/saída de sinal analógico e outras funções estendidas |
|
8º |
L |
Cabo tipo plug pré-montado de 2 metros |
|
|
M/P |
Unidade fixa/unidade comutável (kPa/psi opcional) |
|
Modelo |
Configuração principal |
Aplicação Típica |
|
ZL212 |
Unidade base padrão, sem medidor, sem válvula embutida |
Aplicação geral de alto fluxo, válvula solenoide externa necessária |
|
ZL212-GN |
Interface de medidor de vácuo externo Rc1/8 |
Aplicações que requerem vacuômetro conectado externamente para leitura |
|
ZL212‑D |
Pressostato de vácuo digital integrado |
Leitura digital de vácuo e feedback de sinal elétrico para controle PLC |
|
ZL212-P |
Versão de escape tipo porta sem silenciador integrado |
Cenários de exaustão centralizada de alto fluxo, ambiente insensível ao ruído |
|
ZL212‑G |
Equipado com medidor de vácuo mecânico Y40Z |
Indicação de nível de vácuo mecânico local econômica |
|
Item de comparação |
ZL112 |
ZL212 |
|
Furo do bico |
Φ1,2 mm |
Bocal de tamanho maior |
|
Grau de vácuo |
-88 ~ -92kPa |
-90 ~ -95kPa, maior desempenho de vácuo |
|
Fluxo de sucção |
Taxa de fluxo médio |
Fluxo de sucção +30% maior |
|
Condição de trabalho adequada |
Ventosas comuns, peças pequenas e médias |
Ventosa grande, peça de trabalho porosa, chapa e vidro, anéis de alto vazamento |
|
Referência de preço do modelo básico |
A partir de 245 |
A partir de 478, aprox. 20% maior em configuração idêntica |
• Desempenho aprimorado do Venturi em vários estágios: Nível de vácuo e fluxo de sucção promovidos, excelente adaptabilidade para circuitos de vácuo pneumáticos de alto vazamento.
• Opções modulares totalmente integradas: Válvula solenoide de alimentação/liberação, silenciador, vacuômetro mecânico/digital e pressostato estão disponíveis para configuração de peça única, minimizando peças auxiliares extras.
• Construção de baixo ruído: Silenciador embutido, nível de ruído ≤70dB, adequado para ambiente comum de oficina de fábrica.
• Operação estável sem manutenção: Zero componentes mecânicos móveis, longa vida útil para produção contínua de 24 horas.
• Pegada de montagem compatível: Dimensão de instalação intercambiável com ZL112, suporta substituição direta de atualização em campo.
• Peça de trabalho pequena e média e aplicação com ventosa única: Escolha ZL112 para melhor custo-desempenho.
• Ventosa grande, material poroso, folha de vidro ou circuito de vácuo de alto vazamento: adote o ZL212 para obter vácuo e capacidade de fluxo suficientes.
• Controle de ciclo automático: Selecione a versão de válvula dupla K1 (válvula de alimentação + válvula de liberação), combine com o pressostato de vácuo para feedback de sinal de circuito fechado.
• Monitoramento visual e comissionamento no local: variante do pressostato digital Pick D para leitura direta do valor de vácuo digital.
• Manuseio robótico de componentes de vidro, chapa metálica, placas de madeira e placas de grande porte
• Adsorção de peças porosas: seleção de papelão, espuma, têxteis e materiais permeáveis
• Circuito de vácuo de alto vazamento para luminária com múltiplas ventosas em grandes áreas
• Linha de montagem de automação, desmoldagem robótica de moldagem por injeção e transferência de material
• Estação de coleta a vácuo de mercadorias de grande porte para equipamentos logísticos
