Ejetor de vácuo reto em linha série ZU

Ejetor de vácuo reto em linha série ZU | Gerador de vácuo tipo inserção de tubo reto SOLH

Marca: SOLH por Richge Technology | Ejetor de vácuo em linha intercambiável padrão SMC

1. Visão geral do produto

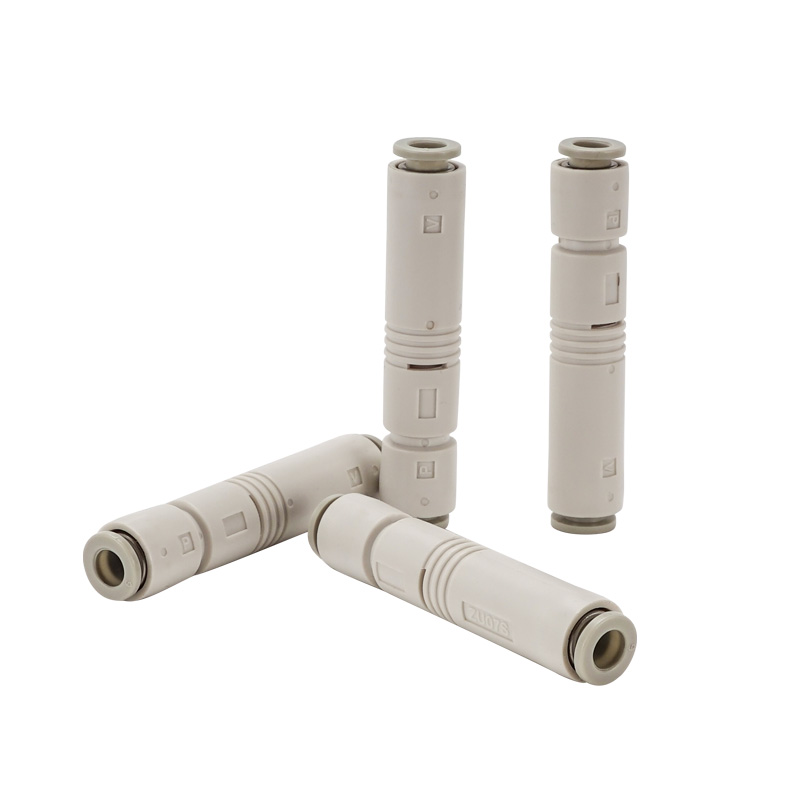

     A série ZU é um ejetor de vácuo de tubo reto em linha. A porta de vácuo e a porta de fornecimento de ar estão dispostas coaxialmente em linha reta. Possui tamanho menor, peso ultraleve e instalação que economiza espaço. Adequado para ventosas distribuídas, componentes móveis e espaços confinados estreitos.

2. Estrutura Central e Princípio de Funcionamento

     • Estrutura: Porta de alimentação SUP → bocal → seção difusora → porta de vácuo VAC → porta de exaustão EXH, corpo de resina integralmente moldado.

     • Princípio: Jato de ar comprimido de alta velocidade através do bocal cria pressão negativa na porta de vácuo para adsorção de vácuo; escapamento com estrutura silenciadora embutida.

     • Material: Corpo principal: resina PBT de engenharia; conexão instantânea: POM. Sem cobre e sem flúor, compatível com RoHS.

     • Peso: ZU05 ≈6,5g, ZU07≈7,0g; Novo ZU□A versão melhorada apenas 3.9g.

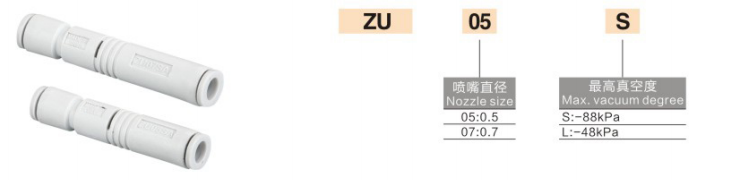

3. Regra de codificação do modelo (padrão SMC)

  Versão Antiga (ZU05/ZU07)

  Formato: ZU + furo do bico + tipo (S/L)

     • ZU05S: Bocal Φ0,5, tipo de alto vácuo (-84kPa)

     • ZU05L: Bocal Φ0,5, tipo de alto fluxo (-48kPa)

     • ZU07S: Bocal Φ0,7, tipo de alto vácuo

     • ZU07L: Bocal Φ0,7, tipo de alto fluxo

  Nova versão melhorada (ZU□A, mais curta e mais leve)

  Formato: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = Alto vácuo (-87~-90kPa); L = Alto fluxo (-48kPa)

     • A = versão atualizada: comprimento reduzido em 11%, peso reduzido em 40%

4. Tabela de parâmetros principais @ Pressão de alimentação padrão de 0,45 MPa

5. S Alto Vácuo VS L Alto Fluxo

     • S Tipo Alto Vácuo: Vácuo final -84~-90kPa. Para ventosas pequenas, peças finas e bem vedadas que exigem forte força de adsorção, como componentes eletrônicos e filmes finos.

     • Tipo L de alto fluxo: Vácuo final -48kPa com maior fluxo de sucção. Adequado para peças de superfície porosa/áspera, ventosas grandes, alto vazamento e demanda de resposta rápida, por ex. caixa e placa de madeira.

6. Guia de instalação e tubulação

  1. Instalação: Montável em qualquer orientação, sem necessidade de suporte de fixação; pode ser inserido diretamente no meio da tubulação de ar.

  2. Tubulação

￮ Porta de alimentação SUP: conecte o tubo de ar Φ6 (padrão)

￮ Porta de vácuo VAC: conecte a ventosa / tubulação de vácuo

￮ Porta de exaustão EXH: aberta para a atmosfera, não bloqueie

  3. Pressão: Padrão 0,45 MPa, faixa de trabalho 0,1 ~ 0,6 MPa

  4. Temperatura: 5~50℃ (sem formação de gelo na fonte de ar)

7. Cenários típicos de aplicação

     • Eletrônica 3C, semicondutor, adsorção distribuída com pequenas ventosas

     • Linha de produção de automação, peças móveis/efetor final do robô

     • Espaço de instalação estreito, aplicações leves e de resposta de alta velocidade

     • Manuseio de papel fino, filme fino, peças minúsculas e chips eletrônicos

8. Comparação de seleção: ZU vs ZB vs ZL
