Ejetor de vácuo multiestágio série ZL112

Marca:SOLH da Richge Technology

Posicionamento do produto

     A série SOLH ZL112 é um ejetor de vácuo venturi de vários estágios integrado, totalmente intercambiável com modelos equivalentes da SMC. Possui grau de vácuo ultra-alto, grande fluxo de sucção e consumo de ar drasticamente reduzido. Vários módulos integrados opcionais estão disponíveis, incluindo válvulas solenóides de alimentação/liberação, manômetro de vácuo, medidor de display digital e pressostato de vácuo. Ele serve como unidade central de vácuo para braços robóticos automatizados e sistemas de fixação com múltiplas ventosas.

Análise completa da regra de codificação do modelo completo

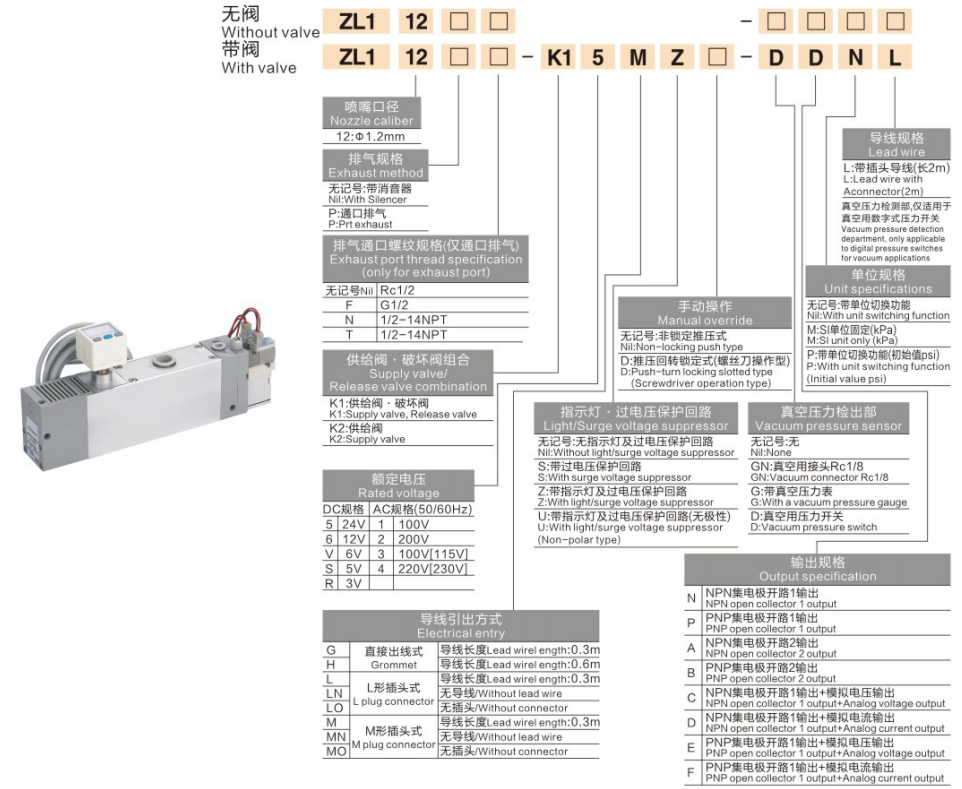

  1. Exemplo de modelo com conjunto completo de válvula: ZL112-□-□-K15MZ-□-DDNL

Tabela de comparação de classificação e configuração de série

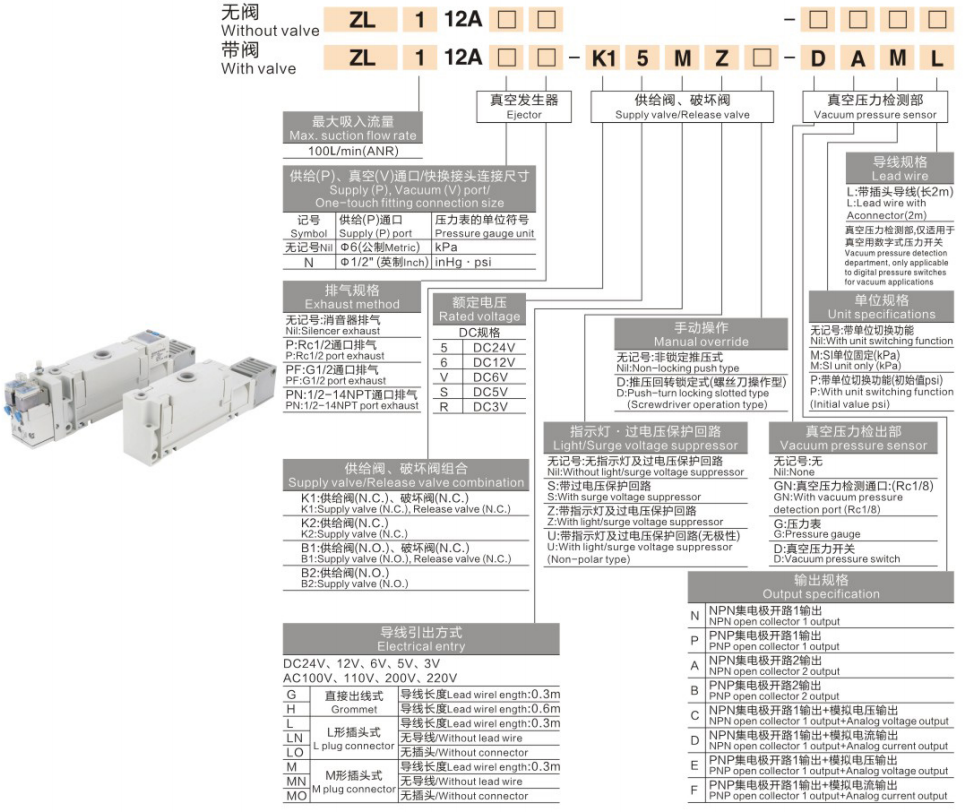

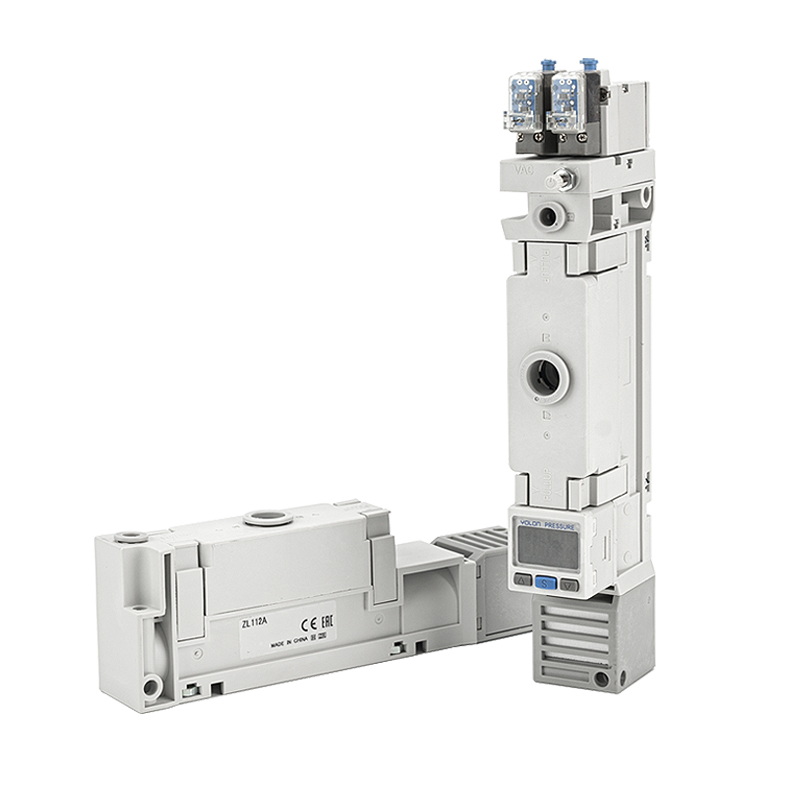

 1. Nova série ZL112A integrada (versão multifuncional atualizada)

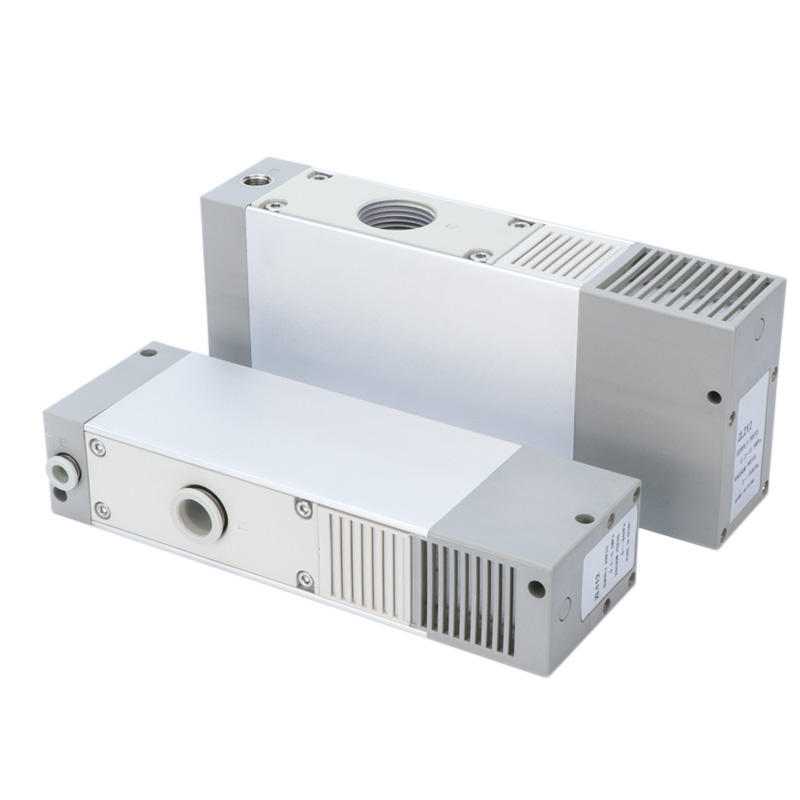

 2. Série Base Padrão ZL112 (Medidor Mecânico/Digital Opcional)

Principais vantagens do produto

  1. Tecnologia de economia de energia Venturi de vários estágios

     -- Grau de vácuo estável -88 ~ -92kPa, fluxo de sucção poderoso; o consumo de ar foi reduzido em mais de 40% em comparação com ejetores de estágio único, reduzindo significativamente o custo do ar comprimido na oficina.

  2. Design multifuncional integrado altamente modular

     -- Válvula solenóide de alimentação integrada opcional, válvula de sopro de liberação de vácuo, silenciador, vacuômetro digital/mecânico e pressostato. Não são necessários acessórios extras separados, economizando espaço no gabinete e simplificando o layout da fiação.

  3. Silenciador integrado de baixo ruído

     -- A estrutura do silenciador integrada limita o ruído de funcionamento ≤70dB(A), amigável para operação contínua em oficinas internas.

  4. Longa vida útil sem manutenção

     - Zero peças mecânicas móveis internas, resistentes a ciclos contínuos frequentes, suportam operação de produção em massa ininterrupta 24 horas por dia.

  5. Fornecimento de vácuo centralizado com ventosa múltipla

     - Adequado para adsorção síncrona de várias estações de trabalho com vários gabaritos, o tamanho compacto permite a montagem direta no efetor final do braço robótico para reduzir o tempo de resposta da tubulação de vácuo.

Cenários típicos de aplicação industrial

     -- Garras robóticas automatizadas, manuseio de dispositivos de sucção multicavidades

     -- Eletrônica 3C, painel de vidro, chapa metálica, coleta e posicionamento a vácuo de peças porosas

     -- Equipamento de transferência a vácuo para embalagem, impressão e indústria alimentícia

     -- Peças de trabalho e linhas de produção propensas a vazamentos que exigem grande fluxo de vácuo estável

Guia de seleção rápida passo a passo

  1. Confirme a demanda automática de controle de vácuo

     -- Apenas geração de vácuo sem purga automática: Selecione o modelo básico ZL112A/ZL112 simples (válvula externa necessária)

     -- Sucção automática + sopro de vácuo rápido recomendado: variante de válvula dupla K1

     -- Somente sucção simples com prioridade de custo: variante de válvula de alimentação única K2

  2. Confirme o requisito do sinal de monitoramento de vácuo

     -- Feedback de limite do PLC necessário: Escolha o modelo de pressostato a vácuo DNL (NPN) / DPL (PNP)

     -- Leitura de pressão visual local necessária: medidor digital D ou medidor analógico mecânico G

  3. Confirme o requisito de layout de exaustão

     -- Controle de ruído interno padrão: Versão padrão com silenciador integrado (código de exaustão em branco)

     -- Tubulação de exaustão principal de alto fluxo/centralizada: variante de exaustão com porta P

Resumo de uma frase

     O ejetor de vácuo Venturi multiestágio SOLH ZL112 oferece alto vácuo de -88 ~ -92kPa com consumo de ar 40% menor, suporta válvulas solenóides integradas duplas / simples, medidor de vácuo digital / mecânico e opções de pressostato NPN / PNP, o módulo de vácuo compacto integrado para sistemas robóticos de manuseio automatizado de ventosas múltiplas.
