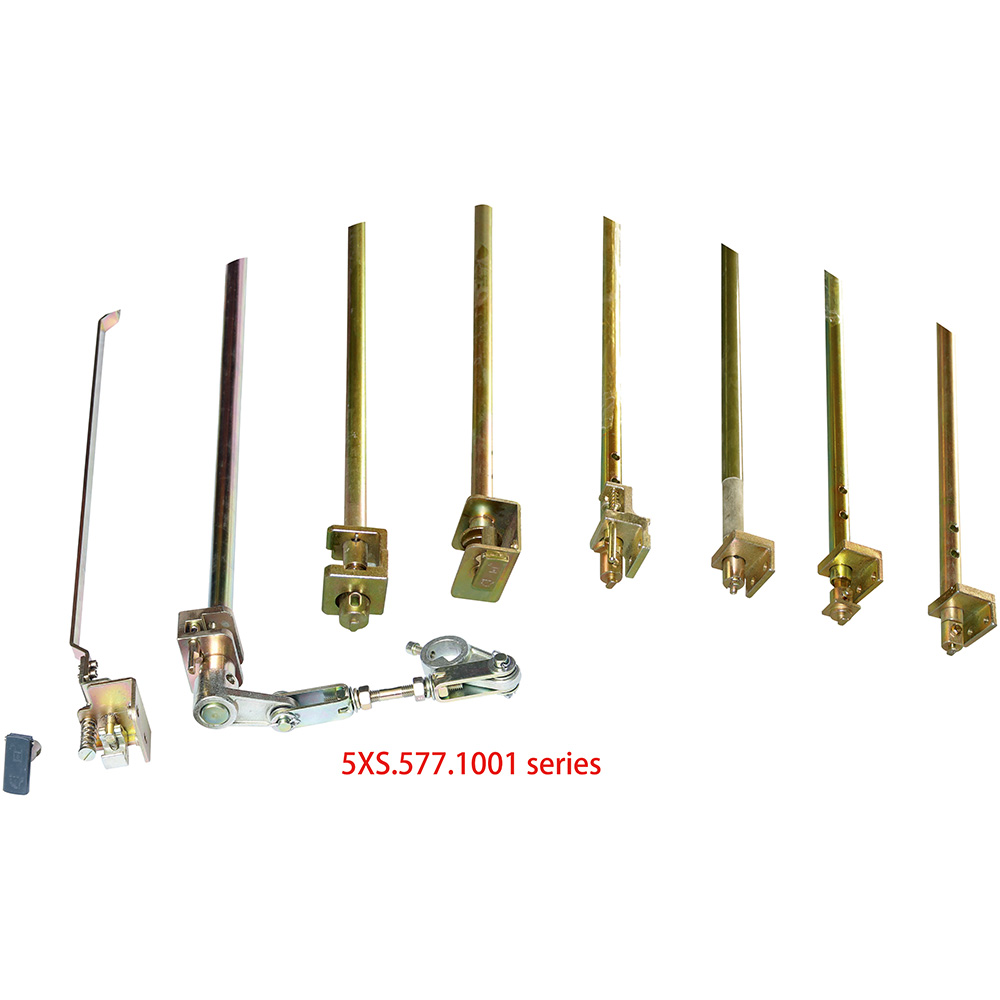

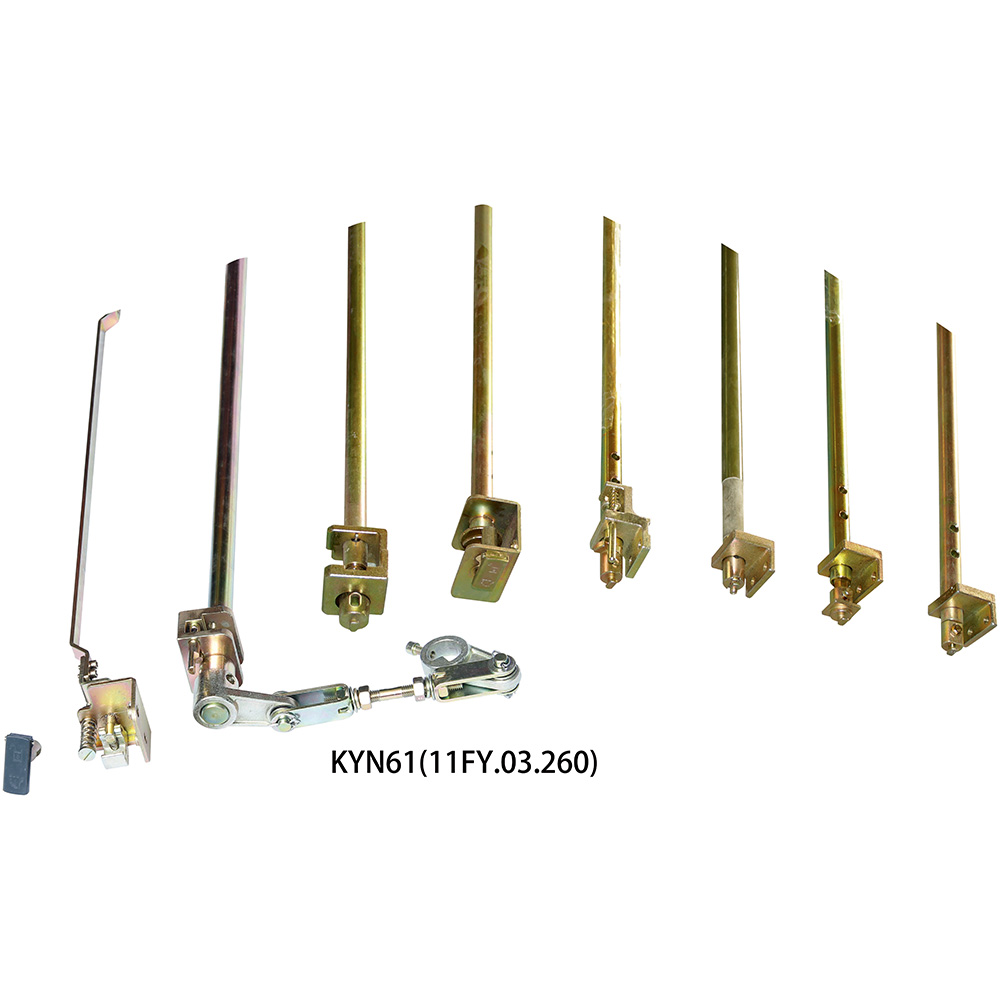

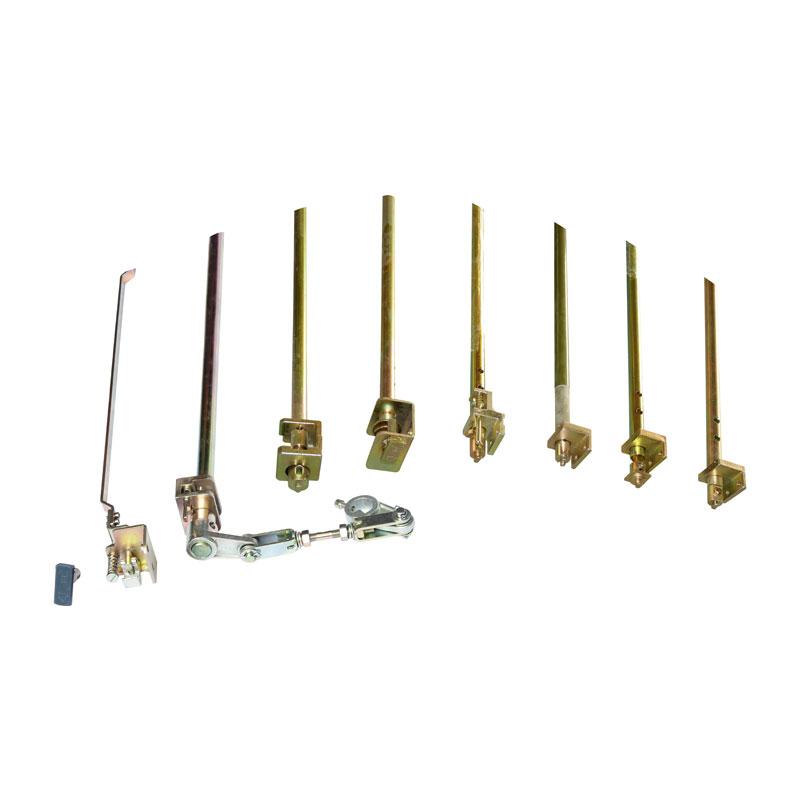

Mecanismo de chave de aterramento para painel de distribuição

Aplicativos e Funções

O mecanismo de comutação de aterramento para comutadores é usado em subestações, usinas de energia e sistemas elétricos industriais para aumentar a segurança durante a operação e manutenção de comutadores de alta tensão. Sua principal função é evitar a operação acidental ou não autorizada de uma chave de aterramento enquanto o equipamento de alta tensão ainda estiver energizado, protegendo assim o pessoal e o equipamento contra riscos elétricos.

Nas subestações, o dispositivo de intertravamento garante que uma chave de aterramento só possa ser fechada após a confirmação de que outras chaves relevantes (como disjuntores ou isoladores) estejam na posição correta, garantindo o isolamento adequado do sistema elétrico. Isto é especialmente crítico ao comutar ou aterrar disjuntores, transformadores ou isoladores para evitar situações perigosas em que um circuito aterrado ainda possa transportar corrente elétrica. Nas usinas de energia, o dispositivo de intertravamento tem uma finalidade semelhante, evitando que os operadores aterrem equipamentos de alta tensão enquanto eles ainda estão conectados à rede elétrica, reduzindo assim o risco de choque elétrico durante os trabalhos de manutenção.

O dispositivo de intertravamento da chave de aterramento normalmente inclui intertravamentos mecânicos ou controles eletrônicos que impedem a operação da chave de aterramento, a menos que condições seguras sejam atendidas. Isso pode incluir garantir que a chave seccionadora esteja aberta ou que o equipamento esteja desenergizado. Alguns sistemas também podem incluir indicadores ou alarmes que notificam os operadores quando as condições são seguras para operar a chave de aterramento.

Ao garantir que o aterramento do equipamento ocorra apenas em condições adequadas, o dispositivo de intertravamento ajuda a agilizar os processos de manutenção, minimizar o erro humano e aumentar a segurança operacional. É um recurso de segurança essencial para manter a confiabilidade e a segurança dos sistemas elétricos, especialmente em ambientes de alta tensão.

Diagrama esquemático de montagem

5XS.363.010
5XS.363.010.1
5XS.363.010.2
5XS.363.010.3
5XS.363.010.3D
5XS.363.010.4
5XS.363.010.5
5XS.363.010.6D
5XS.363.010.7
5XS.363.010-241/242

Observação:

O braço giratório do conjunto de elos sequência 22 tem dois tamanhos: distância central convencional de 60, se o cliente precisar de distância central de 80, explique no momento do pedido.
