Marca: SOLH da Richge Technology

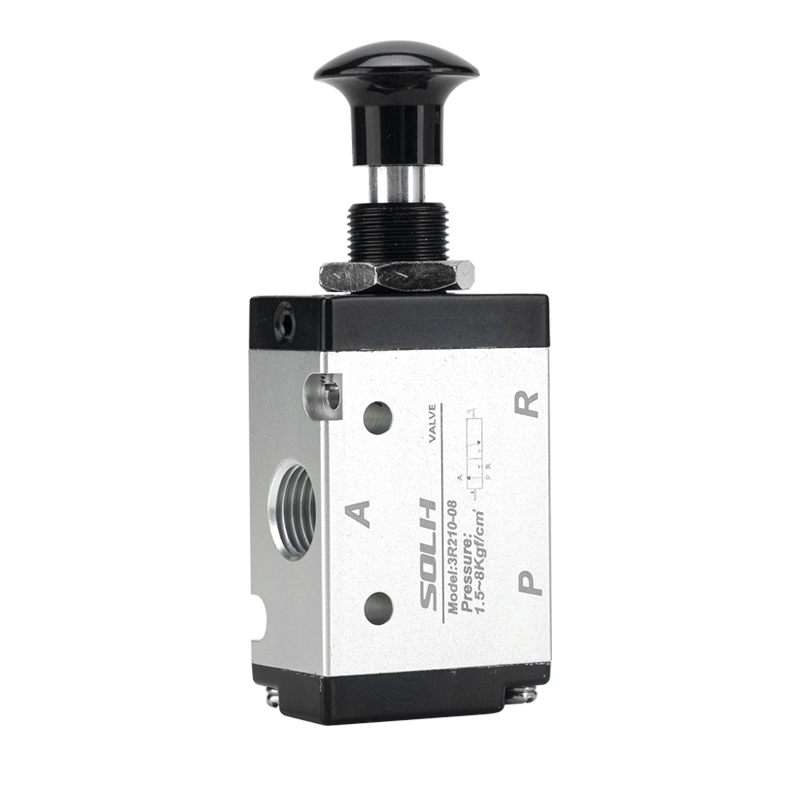

A série SOLH 3L é um padrão AirTACVálvula de controle direcional push-pull manual de 3/2 vias com design normalmente fechado (NC). Ele comuta diretamente os circuitos pneumáticos através da ação de empurrar e puxar da alavanca axial. Como um componente pneumático puramente manual, sem fontes de acionamento elétrico ou pneumático, é especialmente aplicado ao controle de cilindro de ação simples, liga-desliga do circuito de ar, operação jog e sistemas de intertravamento de segurança de equipamentos, amplamente utilizado em depuração, parada de emergência e cenários de trabalho à prova de explosão.
1.1 Definição de interface padrão de 3 portas
• Porta P: Porta principal de entrada de ar comprimido
• Um Porto: Porta de saída de trabalho, conectada a cilindros de simples ação
• Porta R: Porta de escape, instalação de silenciador de suporte para redução de ruído
• Modo de direção: Operação push-pull manual reta axial
• Característica Estrutural: Estrutura tipo carretel de precisão, corpo em liga de alumínio de alta resistência, mecanismo de reinicialização automática de mola embutido
• Estado de reinicialização normal: Mola interna aperta o carretel, entrada P fechada, uma porta de trabalho se comunica com a porta de exaustão R para alívio de pressão.
• Estado de pull de trabalho: Puxe manualmente a alavanca axial para reverter o núcleo da válvula, a porta P se comunica com a porta A para fornecimento de ar, a porta de exaustão R é fechada para acionar a ação do cilindro.
• Liberar redefinição: Afrouxe a alça, a válvula é reiniciada automaticamente pela força da mola, corta a entrada de ar e esgota a pressão residual.
• Lógica Central: Estrutura NC padrão normalmente fechada com função de reinicialização manual, evitando efetivamente a operação incorreta e garantindo a segurança do equipamento.

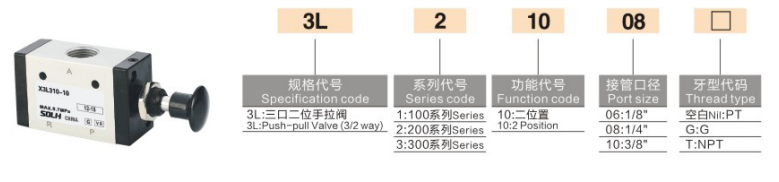

1. Lógica de Codificação: 3L [Código de tamanho] 10 - [Tamanho da porta] [Tipo de rosca]
|
Segmento de código |
Definição detalhada |
|
3L |
Série de válvula manual de tração manual de 3/2 vias |
|
Código de tamanho |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
Código fixo para estrutura de reinicialização de mola de 3/2 vias |
|
Tamanho da porta |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Tipo de linha |
Em branco=rosca padrão PT; T=rosca NPT; Rosca G=G |
2. Modelos comuns convencionais
• 3L110-06: Porta G1/8, válvula de tração manual de tamanho mini para sistemas micropneumáticos
• 3L210-08: Porta G1/4, modelo mais universal, perfeitamente compatível com cilindros padrão de ação simples
• 3L310-10: Porta G3/8, design de grande fluxo para equipamentos de cilindro de alto empuxo
• 3L410-15: Porta de grande diâmetro G1/2, adequada para circuitos pneumáticos de grande fluxo para serviços pesados
|
Item de parâmetro |
Especificação |
|
Meio de trabalho |
Ar comprimido filtrado (precisão de filtragem ≥40μm) |
|
Faixa de pressão de trabalho |
0.15～0,8 MPa |
|
Pressão de prova |
1,2 MPa |
|
Faixa de temperatura de trabalho |
-20℃～+70℃ |
|
3L110-06 Parâmetro de Fluxo |
Área efetiva 10,2mm², Cv=0,6 |
|
3L210-08 Parâmetro de Fluxo |
Área efetiva 17,0mm², Cv=1,0 |
|
Parâmetro de fluxo 3L310-10 |
Área efetiva 28,0mm², Cv=1,65 |
|
Requisito de Lubrificação |
Design sem lubrificação (lubrificação opcional para condições especiais) |
|
Método de instalação |
Montagem em painel/montagem em base, instalação fixa em múltiplas posições |
|
Material do corpo |
Liga de alumínio de alta resistência |
• Design de segurança à prova de explosão manual puro: Sem componentes elétricos e fontes de controle de ar, risco zero de faíscas. Adequado para parada de emergência, depuração de equipamentos e ambientes de poeira à prova de explosão com segurança operacional ultra-alta.
• Operação push-pull axial que economiza mão de obra: Ação de alça linear reta com feedback claro e reversão nítida, sensação de mão estável e difícil de travar.
• Reinicialização automática de mola e segurança NC: Estado normalmente fechado padrão, reinicia automaticamente e corta o fornecimento de ar após liberar a alça, evitando efetivamente a ação contínua causada por operação incorreta.
• Estrutura compacta e durável: Corpo integrado em liga de alumínio com design de carretel de baixo atrito, vedação confiável, resistência ao desgaste e longa vida útil.
• Correspondência profissional de cilindro de ação simples: Circuito de ar lógico dedicado de 3/2 vias, perfeitamente adaptado a cilindros de simples ação com retorno por mola, como mecanismos de fixação e ejeção.
• Alta compatibilidade e intercambialidade: Tamanho de instalação consistente com válvulas de controle pneumático da série 3A, suportando substituição direta e comutação de modos de controle manual/pneumático.
• Controle manual de cilindros de simples ação para sistemas de movimento de fixação, ejeção e retorno por mola
• Controle liga-desliga do circuito pneumático, depuração do equipamento e interruptor de segurança de manutenção
• Controle pneumático manual para zonas à prova de explosão, ambientes industriais sem energia e empoeirados
• Sistemas lógicos pneumáticos combinados com válvulas pneumáticas 3A para controle composto manual/pneumático
A série SOLH 3L é uma válvula push-pull manual clássica de 3/2 vias NC normalmente fechada com reinicialização automática por mola. É um componente de controle manual padrão compacto, seguro e durável, especialmente projetado para sistemas pneumáticos de cilindro de ação simples.
